卫浴墙面弧形网格收纳淋浴架

　　这款墙面收纳架面向卫浴湿区使用，核心目标是在淋浴区域内提供一处稳定、可扩展的小件承载位置。日常洗浴场景中，剃须刀、清洁刷、起泡网、小瓶洗护用品等物件往往缺少集中归置点，直接放在台面上容易积水，挂在龙头或把手上又会影响操作。该结构把承载区域做成带弧形轮廓的网格面，既保留足够的承托面积，也让水流能够快速穿过，避免架面积水、积皂垢。网格形式同时降低了整体自重，对墙面固定点的载荷更友好。

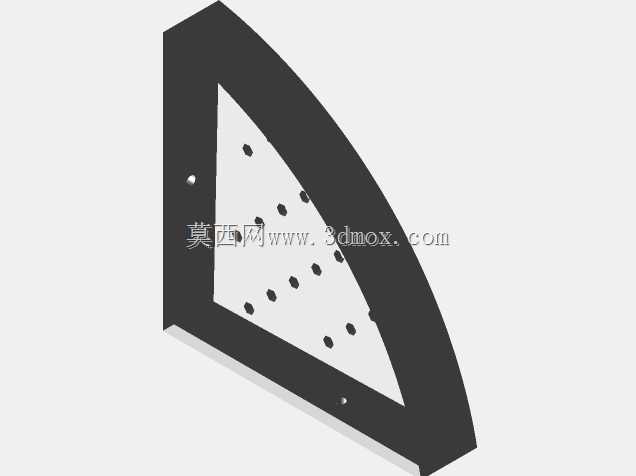

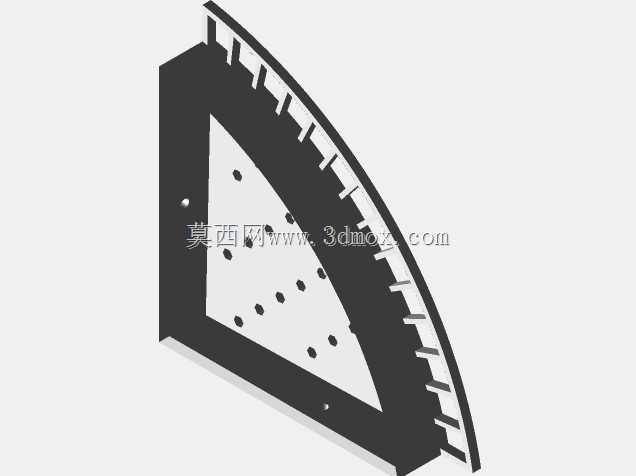

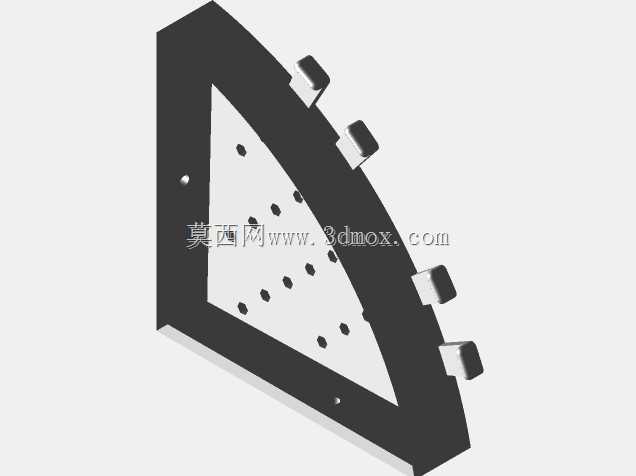

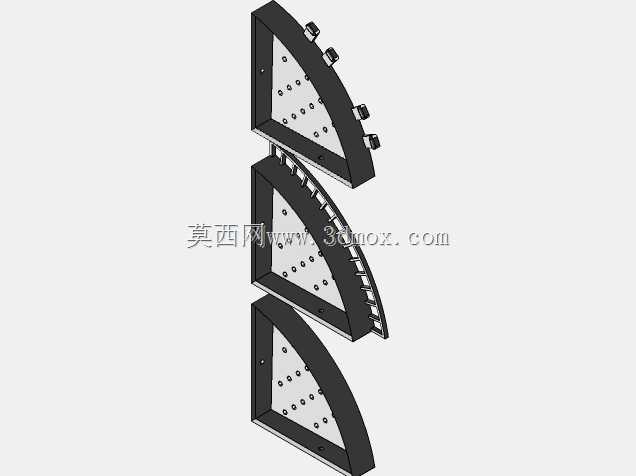

　　从结构思路看，架体并不是单纯做一块平板，而是在边缘做弧形过渡，使视觉上更贴合卫浴空间，同时减少尖角带来的磕碰风险。主承载面采用网格化筋条布置，筋条之间形成连续镂空，湿区环境下排水和通风都更直接。架体周边预留了与挂钩配合的扩展位置，使用时可以根据实际物件类型增加悬挂点，而不必在主面板上额外开孔。这样的处理把“固定承载”和“灵活悬挂”分开：平面区域负责放置，边缘区域负责吊挂，功能分区比较清晰。

　　安装边界是这类卫浴挂件必须优先考虑的问题。淋浴区常见饰面为瓷砖或玻化砖，若固定孔位落在砖面中央，打孔时容易因操作不稳造成砖面开裂；若孔位完全落在砖缝上，又可能因填缝层强度不足导致锚固不稳。该架体在孔位布置上针对瓷砖分格做了适配，使固定点能够落在砖缝附近或砖面边缘区域，通过控制孔位与砖边的距离，降低打孔破坏瓷砖的概率。实际施工时仍需先确认墙内管线走向，再根据瓷砖排版微调水平位置，避免孔位与水电管线冲突。

　　承载设计上，架体适合放置轻质洗浴用品和小型工具，不建议作为重型置物平台使用。网格筋条在满足承托的同时形成了防滑落边界，瓶状物件底部即使沾水，也能被筋条限制侧向滑动。边缘挂钩区域可承担剃须刀、浴球、刷子等长条或带绳物件，使墙面空间得到分层利用。由于卫浴环境长期处于高湿、温差变化和清洁剂接触条件下，结构表面应优先选择耐锈蚀处理，固定件也应采用适合湿区的锚栓与螺钉组合。

　　从三维建模角度看，这类产品需要重点控制几处关系：一是弧形外轮廓与网格筋条的交接，筋条端部应连续过渡，避免出现突兀断面；二是安装孔与背面贴合面的平面度，若背面与墙面之间存在明显间隙，紧固后容易产生内应力；三是挂钩区域与主架体的连接宽度，挂钩根部需要保留足够截面，防止悬挂物件后局部应力集中。模型在编辑孔位时保留了可调整空间，便于不同墙面排版下快速修改孔距，而不需要重建整体外形。

　　打印或加工时，架体对成型幅面有一定要求，主平面展开后需要设备能够覆盖其长宽边界。若采用增材制造，应注意网格筋条方向与成型平台的贴合关系，细长筋条在悬空区域可能需要支撑，后处理时要避免强行撬除支撑而损伤边缘。若采用金属或塑料板材加工，则需重点控制弧形边缘的折弯一致性和孔位精度，确保左右固定点处于同一水平线。

　　整体来看，该淋浴架不是复杂机构件，而是典型的湿区功能五金：通过弧形网格面解决排水与承托，通过边缘挂钩扩展收纳，通过孔位优化降低瓷砖安装风险。对结构设计人员而言，其价值在于把卫浴场景中的墙面条件、物件尺寸、排水需求和安装可靠性整合到同一套简洁外形中，既满足日常使用，也给后续材质选择和工艺落地留下调整空间。
