机械连接用精密金属耳轴结构设计

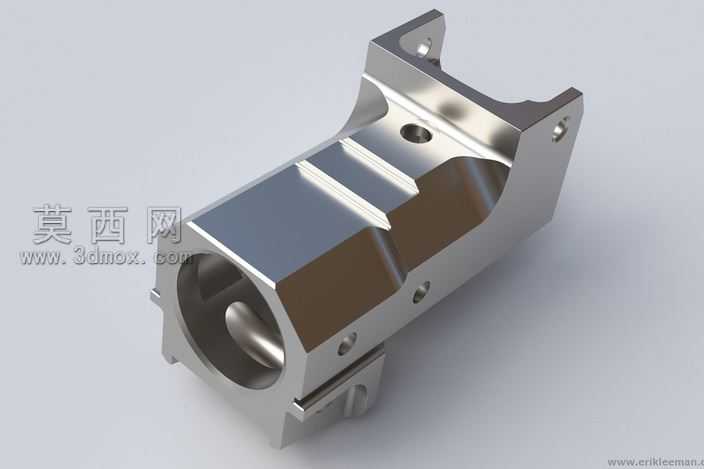

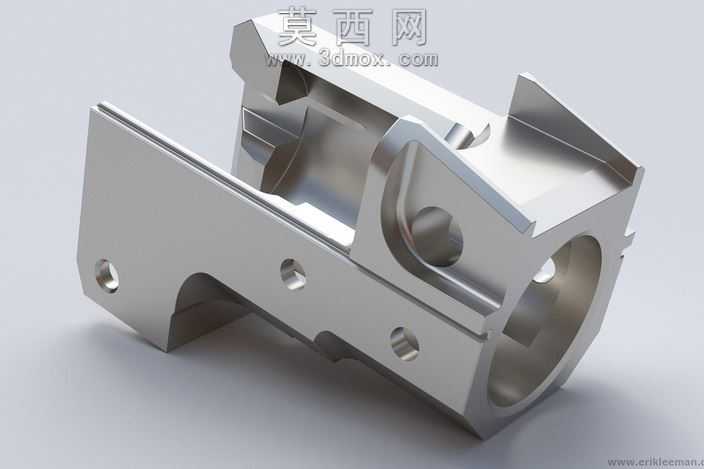

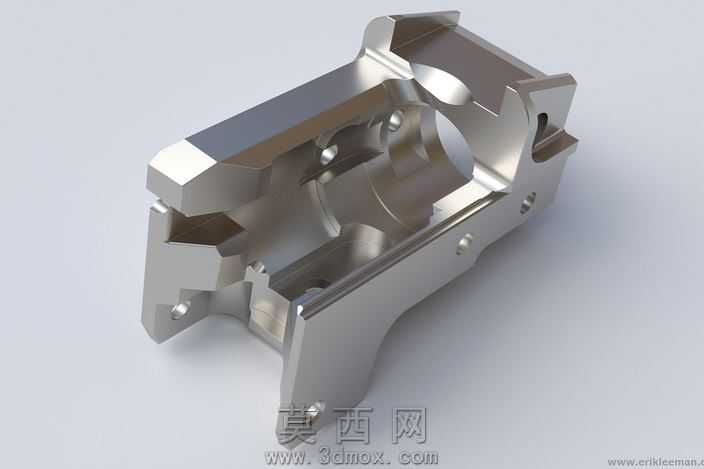

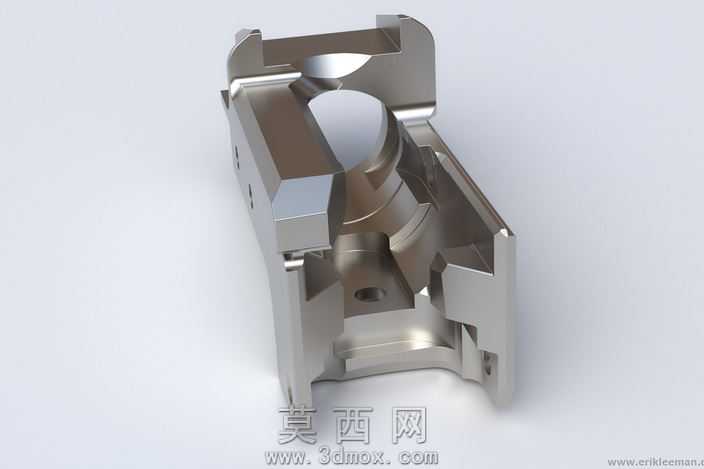

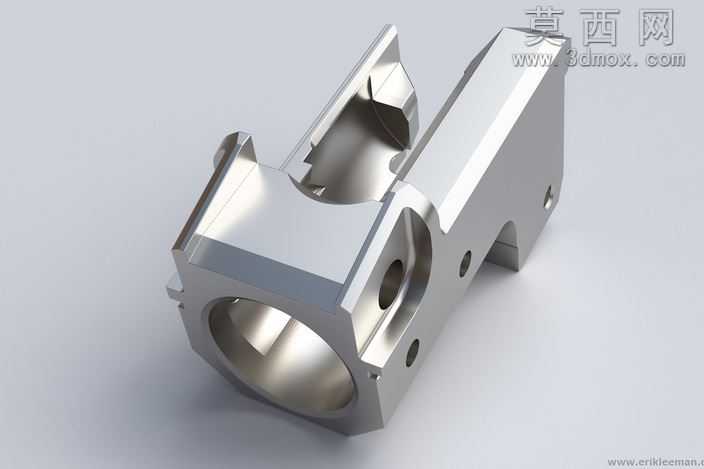

该耳轴模型采用三维参数化建模方式完成整体结构构建，建模过程中以机械连接构件的实际受力需求为核心设计依据，先通过草图绘制勾勒出零件的整体外轮廓与内部腔体的基础形态，再依次运用拉伸、切除、倒角、圆角等特征操作完成各部分结构的精细化塑造。模型整体采用一体化金属结构设计，外部轮廓设置有多处定位安装平面与连接凸台，表面经过高精度的倒角与圆角处理，既消除了尖锐棱角带来的应力集中隐患，也提升了零件实际加工时的工艺可行性。内部设计有同轴度要求较高的贯通轴孔，孔壁周边均匀分布有多个螺纹安装孔位，可实现与配套轴件、连接件的精准定位与牢固装配，侧面的异形卡槽结构可适配对应限位部件，满足使用过程中的防转、定位需求。材质渲染阶段选用金属哑光不锈钢材质，调整材质的反射率、粗糙度参数还原真实金属零件的表面质感，通过环境光与定向光源的组合打光，清晰呈现出零件各曲面的过渡关系与棱角的结构细节，渲染效果可直观展现零件的加工完成后的真实外观。设计过程中充分考量了零件的受力分布特性，在轴孔周边、连接凸台等受力集中区域做了局部加厚处理，在保证整体结构强度满足使用要求的前提下，尽可能优化腔体结构减少零件整体重量，兼顾了结构可靠性与轻量化设计需求，整体建模精度符合机械加工的公差要求，可直接用于后续的工程图导出、加工工艺规划以及装配模拟验证，适用于工业设备中铰接、转动连接部位的结构设计参考。
