可调角度Switch手柄握把带手机支架

　　这款可调角度的Joycon握把，是围绕任天堂Switch分体手柄的实际握持与联机使用场景开发的外设结构件。设计的出发点很直接：分体Joycon在长时间手持时缺乏统一支撑，掌机模式以外的双人或桌面使用场景中，手柄角度固定、手腕容易处于不自然的弯折状态；同时玩家在进行语音联机或查看手机端辅助应用时，往往还需要额外寻找手机放置位置。该结构将左右手柄夹持、角度调节与手机支撑整合在同一套折叠式框架内，使手柄不再只是两个独立小块，而形成一个可稳定握持、可调整姿态的整体。

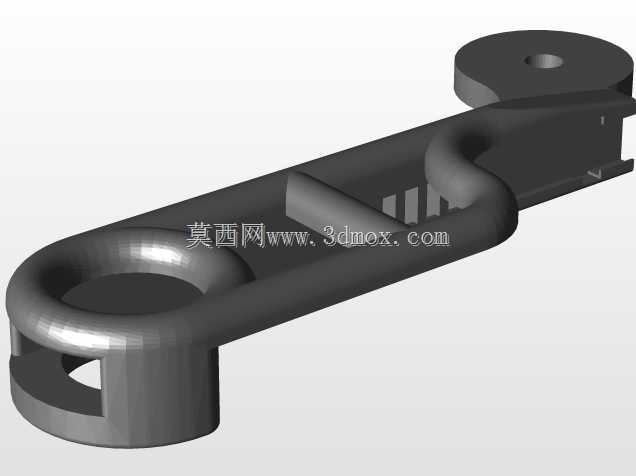

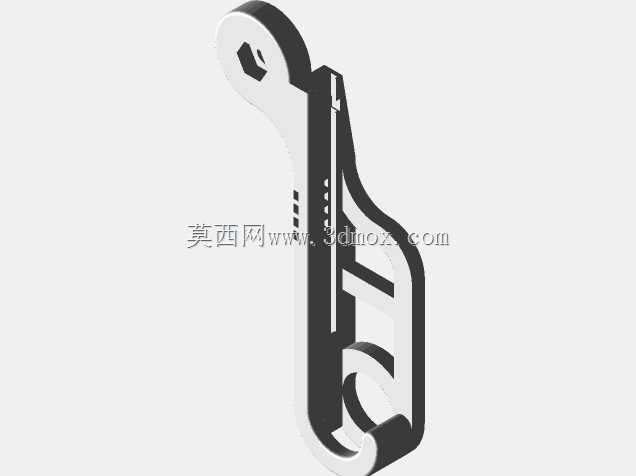

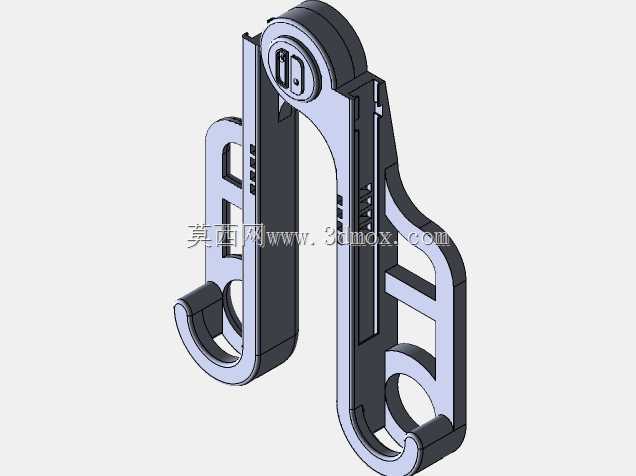

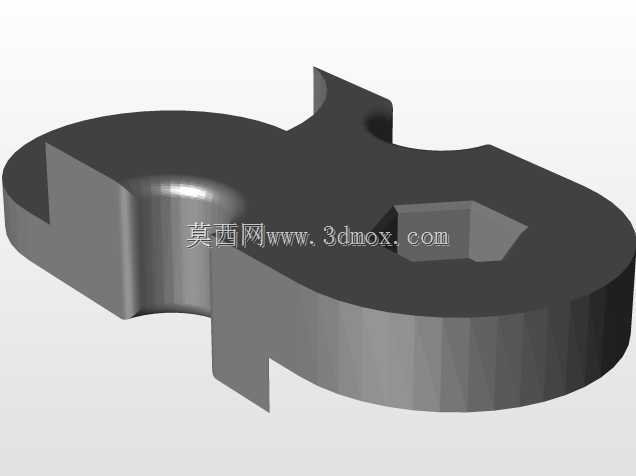

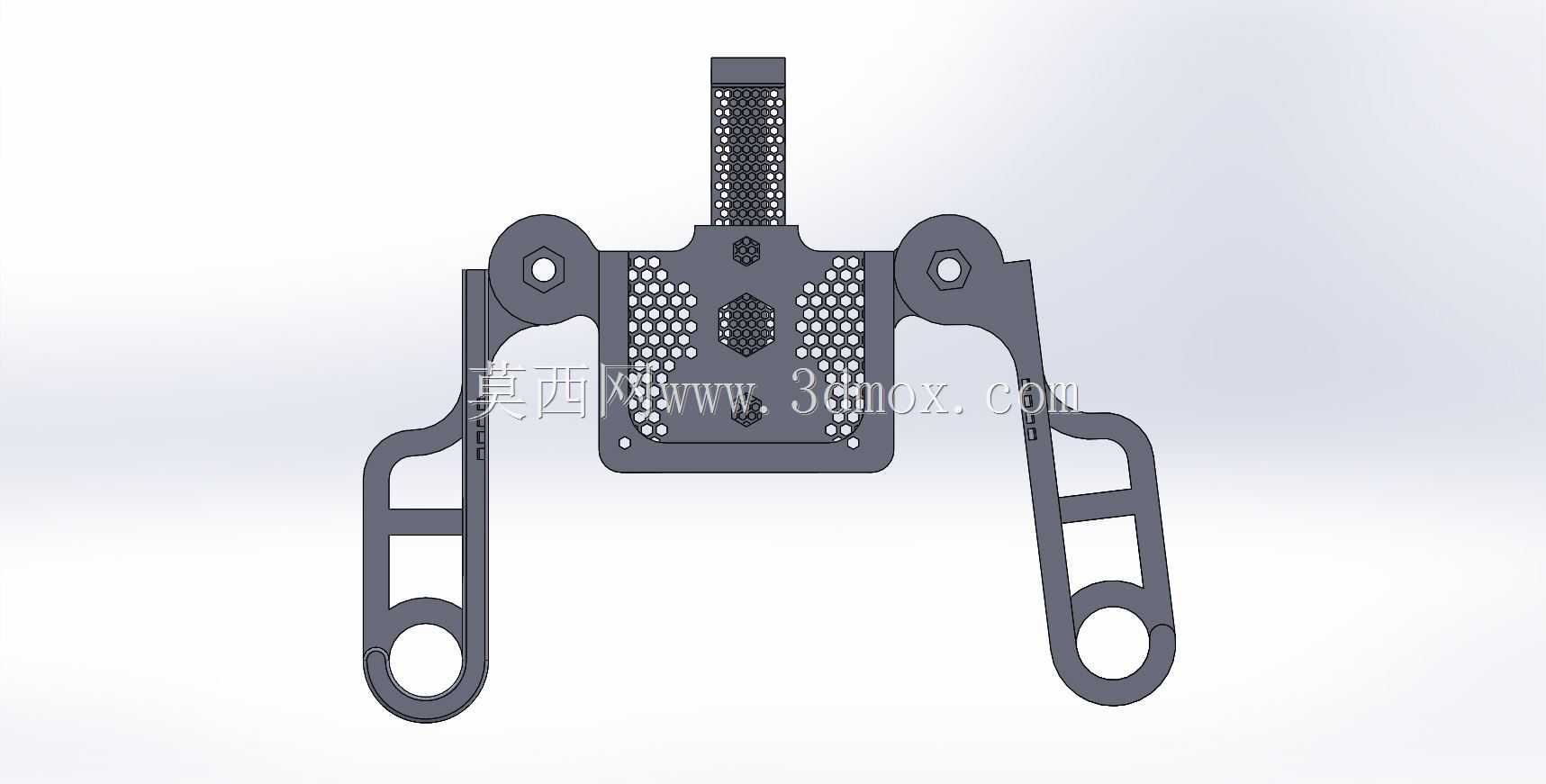

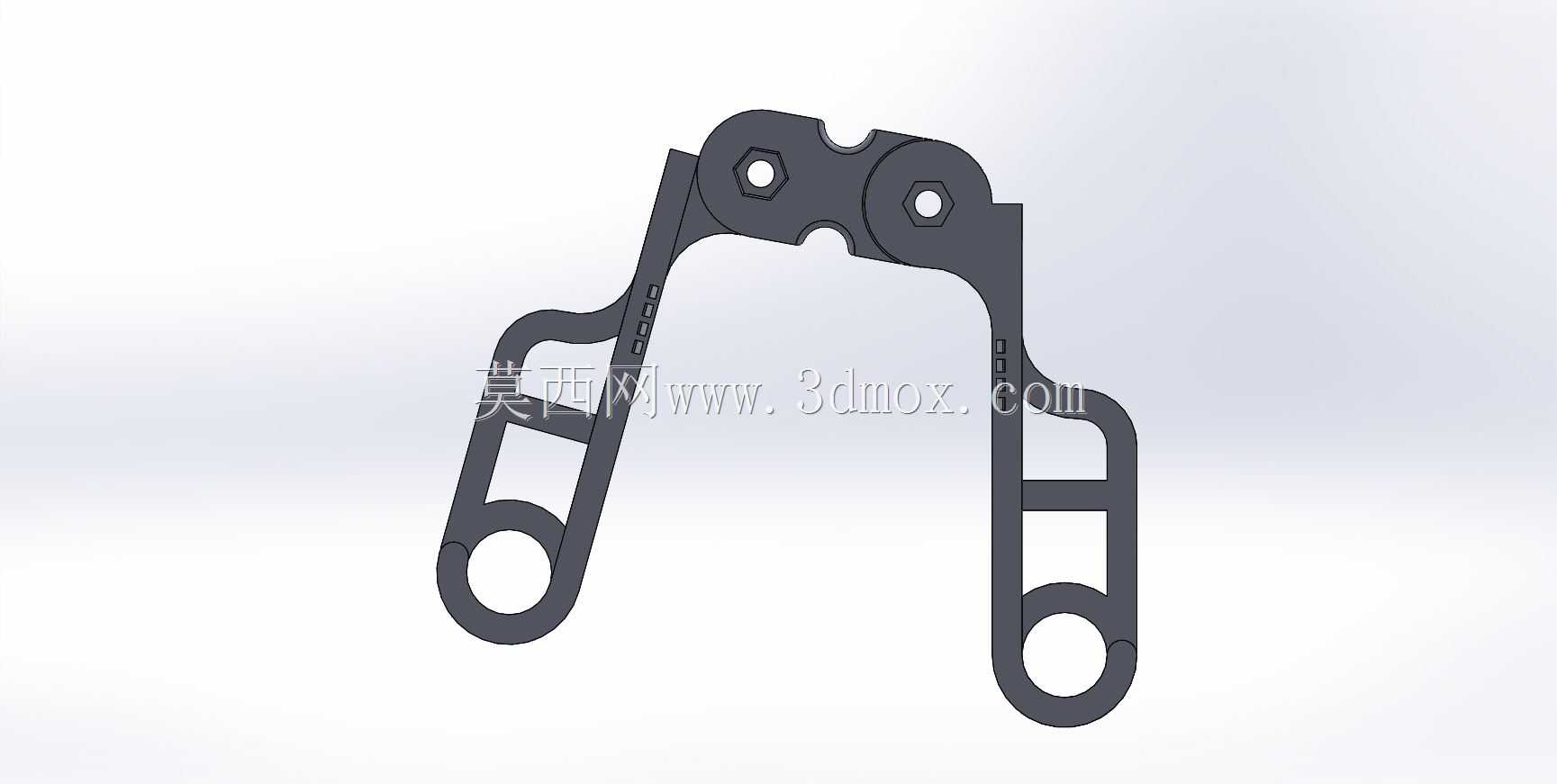

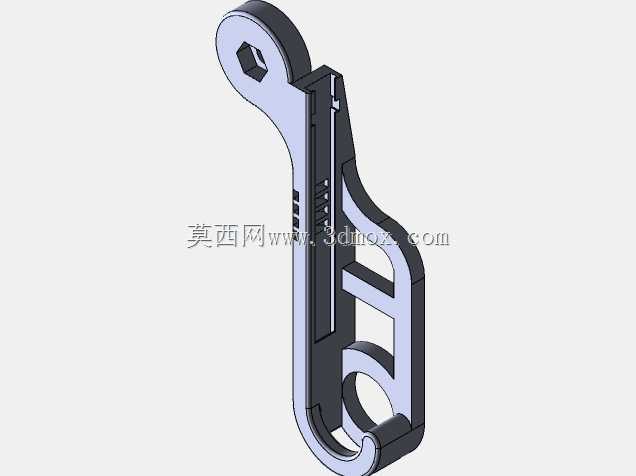

　　从结构组成看，握把由左右两个对称的夹持臂、中部铰接转轴以及下部承托轮廓构成。左右夹持臂内侧设置与Joycon外形匹配的导向槽和限位面，手柄沿槽体滑入后，侧面滑轨与卡扣位置被约束，避免游戏过程中出现窜动或脱出。夹持臂并非简单直板，而是在手掌接触区域做了内凹与加厚处理，使受力从手柄边缘转移到整个掌部接触面，降低局部压手感。中部铰接位置是角度调节的核心，两侧臂体通过回转结构连接，允许握把在一定范围内张开或收拢，从而改变手柄相对手掌的倾斜角度。该角度不是无限自由转动，而是依靠铰接处的摩擦阻力或定位结构维持在设定姿态，保证按压按键时不会自行回摆。

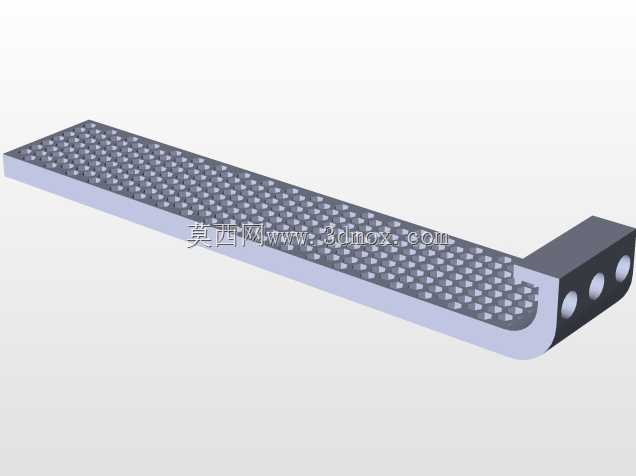

　　尺寸边界方面，模型以真实Joycon的滑轨间距、手柄厚度、按键避让区为基础进行反推。左右夹持槽的宽度、深度以及端部开口位置都需要避开摇杆、肩键和侧部按键，尤其在手柄滑入方向上不能干涉SL、SR键的按压行程。握把展开后，整体宽度需覆盖双手自然握持范围，收拢后则控制在便于携带的尺寸内。铰接中心的高度选择也很关键：过高会让手柄顶部外扩、影响拇指操作摇杆，过低则会使下部支架与手掌发生干涉。下部轮廓同时承担手机支架功能，其承托边和靠背面形成稳定的三角形支撑关系，手机横向放置时重心落在支撑面以内，不会因触屏操作而翻倒。

　　安装与使用逻辑比较简单。左右Joycon分别沿对应臂体的滑槽推入，直到卡扣位置与槽体端部贴合；随后通过中部铰接调整握把张开角度，使手腕处于较舒适的握持姿态。需要使用手机时，将手机横置在握把下部预留的支撑区域，靠背面限制手机后倾，下部折边或凸缘承托手机底部。该结构特别适合Splatoon这类需要同时操作手柄并进行语音沟通的场景，手机可固定在视野下方，减少手持手机与手柄之间的频繁切换。

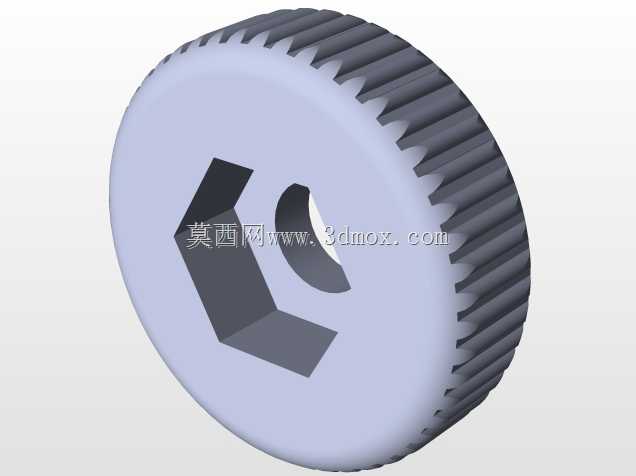

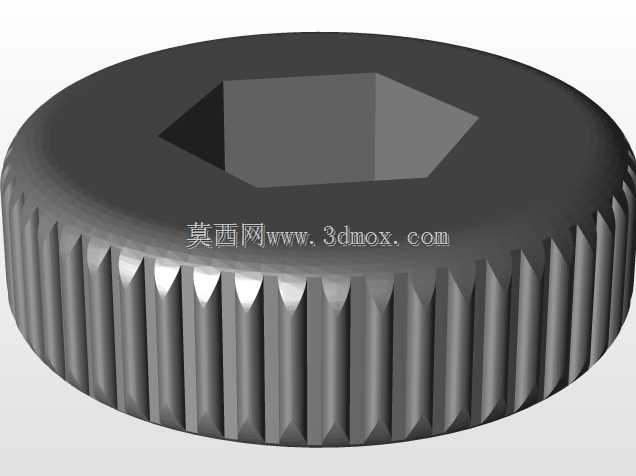

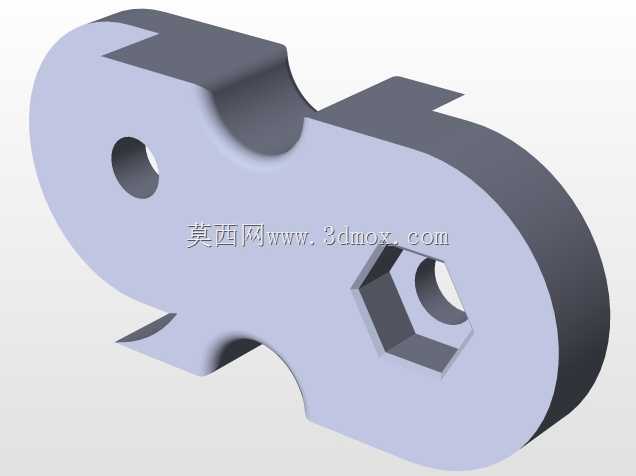

　　从机械设计角度看，这类产品的难点不在复杂传动，而在人机边界与细节避让。夹持槽既要保证装拆顺畅，又要控制间隙，间隙过大会造成手柄晃动，过小则导致插拔困难甚至划伤手柄表面。铰接处需要长期保持适当阻尼，因此在三维建模阶段就要关注转轴配合长度、接触面面积以及紧固件预紧方式。模型中采用标准螺栓螺母作为铰接锁紧元件，属于比较务实的方案：加工门槛低，装配后可通过螺母压紧程度调节转动阻力，后期磨损后也能重新调整或更换。

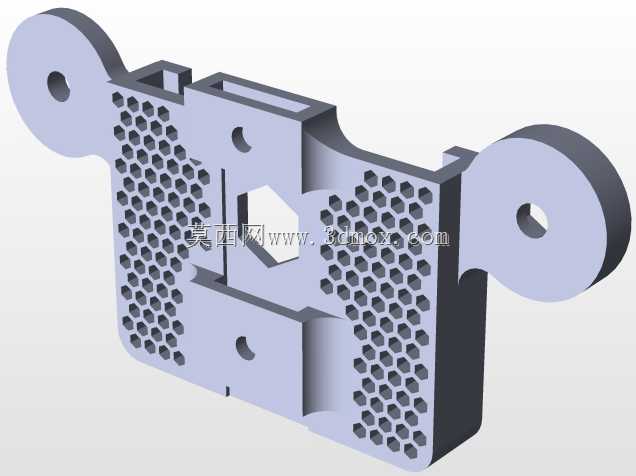

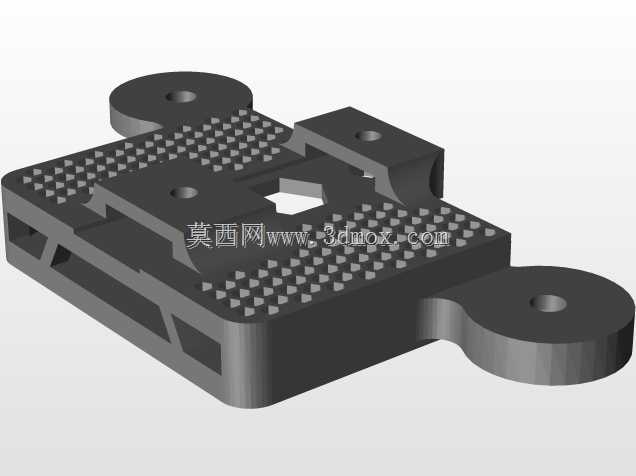

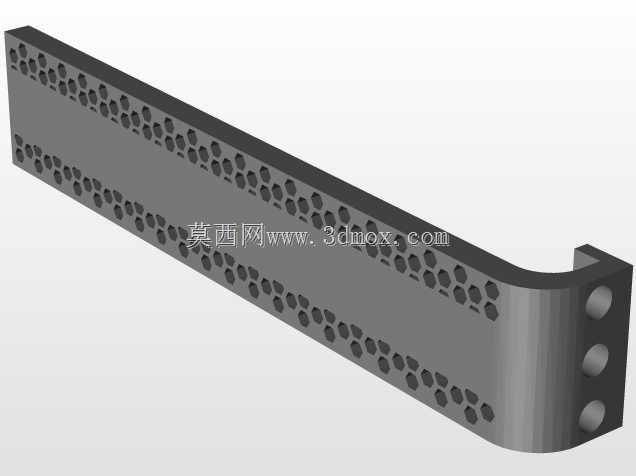

　　外形上，握把采用镂空与实体加强相结合的方式。大面积镂空可以降低材料消耗和整体重量，避免长时间握持产生疲劳；在铰接区、滑槽侧壁和手机承托边等受力位置则保留较厚实体，以抵抗插拔力、握持扭力和手机倚靠产生的弯矩。臂体边缘做了连续圆角过渡，既改善握持触感，也能减少应力集中。对于后续3D打印或小批量加工而言，这种结构还需要注意打印方向、层厚方向受力以及支撑去除后的表面质量，尤其是滑槽内侧和转轴孔位置，尺寸精度会直接影响最终手感。

　　整体而言，该结构把游戏外设中常见的握把、角度调节和手机支架三个需求合并到一套折叠机构中，没有引入多余零件，功能路径清晰。对结构设计从业者来说，它的参考价值在于如何从已有手柄的固定尺寸出发，在有限空间内同时完成夹持、转动、支撑和人机舒适化处理，并通过标准紧固件实现可调阻尼，使一个桌面级小项目具备完整的工程逻辑。
