三星便携U盘结构外观设计

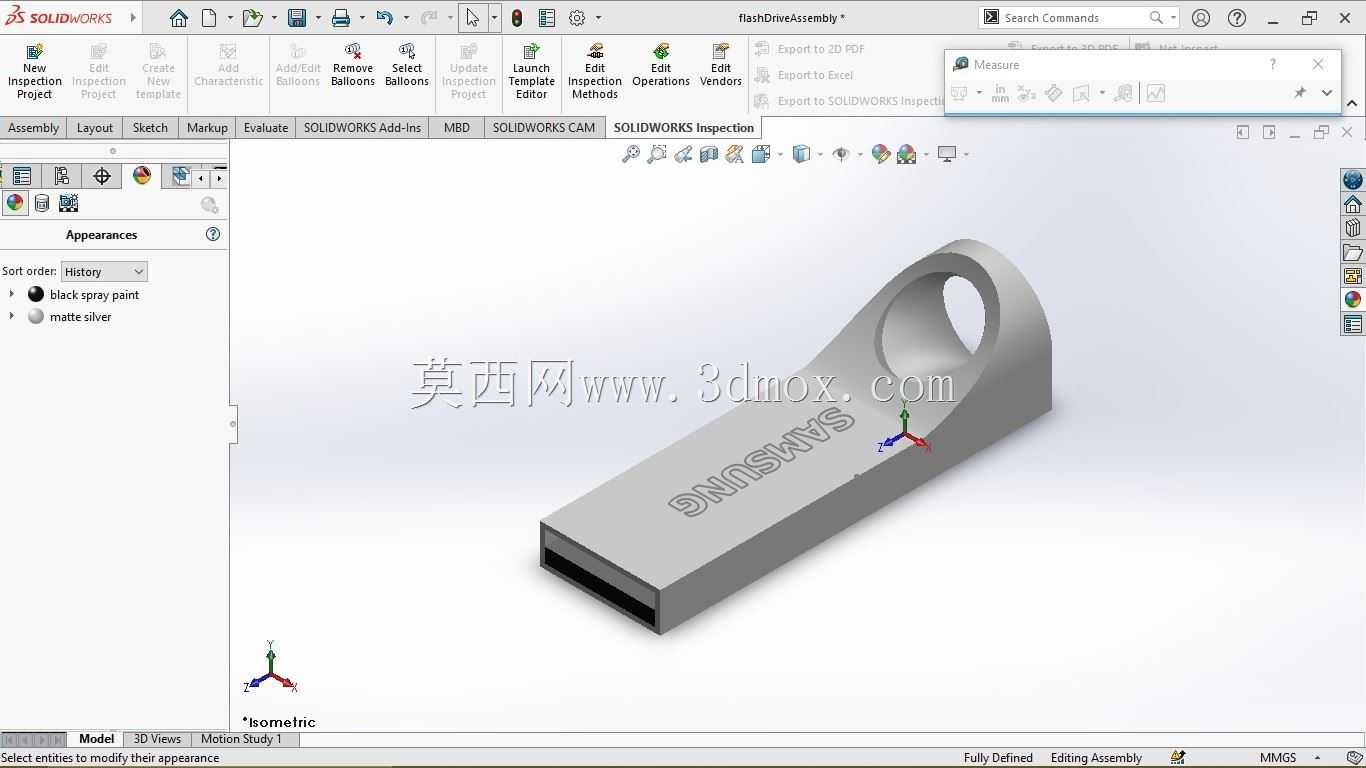

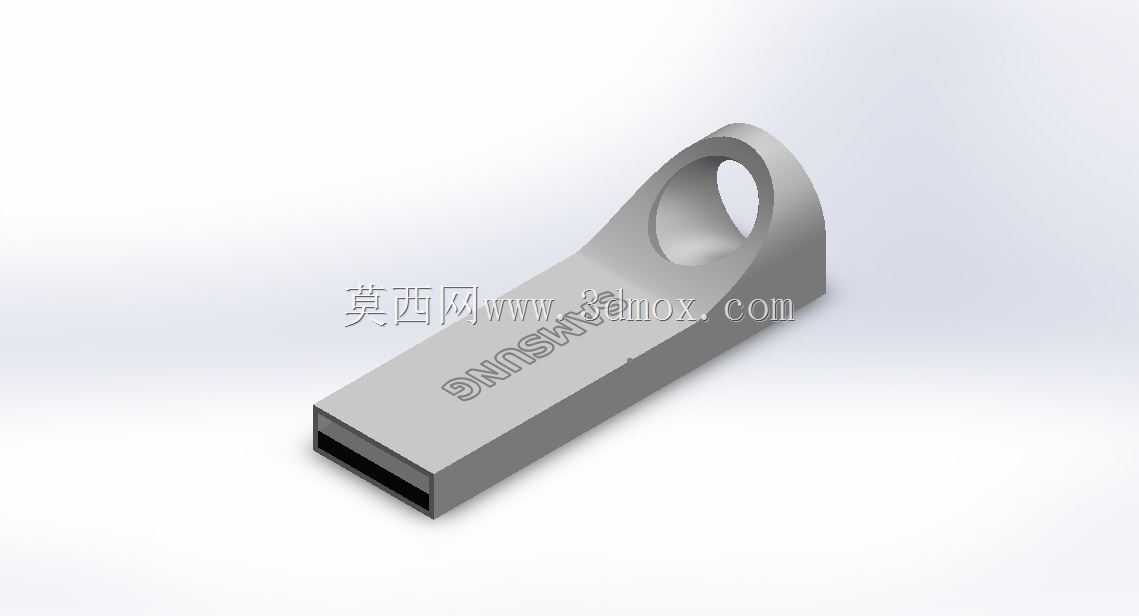

　　日常办公场景里，这类一体式U盘常被工程师用来拷贝程序、导出设备运行日志，或是在车间不同工位的工控机之间传输加工程序；它没有额外保护帽，尾部的挂孔可直接穿入钥匙环或工牌挂绳，避免在杂乱的工具包内遗失。外壳采用一体化金属拉伸成型思路，前端预留标准USB公头的插接空间，壳体壁厚控制在1.2mm左右，既保证跌落时的抗变形能力，也不会过度占用内部PCB的排布空间。建模时先以拉伸特征构建主体长方体，再对尾部做圆弧过渡并切除出挂孔，表面的品牌标识采用包覆特征处理，还原金属蚀刻的视觉效果。从安装边界来看，USB插头部分严格遵循通用接口尺寸，插入设备USB端口时，壳体前端面与端口表面保留0.3mm间隙，避免干涉相邻接口；整体长度控制在40mm以内，

　　宽度12mm、厚度5mm，插入笔记本侧边接口后不会突出过多，降低磕碰折断的风险。结构设计上，内部PCB通过壳体两侧的定位筋固定，前端金手指区域与外壳台阶面贴合，防止插拔时电路板发生窜动；尾部挂孔区域做了局部加厚，长期悬挂使用也不易出现断裂。外观表面采用哑光喷砂质感，不易残留指纹，金属壳体同时兼顾散热作用，长时间连续读写时能将闪存颗粒的热量快速导出。在工业现场使用时，这类无活动部件的结构比带帽U盘更可靠，不会出现保护帽掉落遗失的问题，一体式外壳也能阻挡少量粉尘侵入接口缝隙。建模过程中需重点核对USB接口的标准尺寸公差，插头长度、宽度以及金手指的位置都要符合通用规范，保证在不同设备上都能顺利插接；尾部圆弧过渡要兼顾手感与结构强度，

　　挂孔直径取5mm，适配常见的钥匙圈和挂绳尺寸。壳体边缘全部做0.5mm倒圆角，握持插拔时不会划伤手部，同时减少应力集中。内部空间布局上，闪存芯片与主控芯片沿长度方向排布，预留出焊接余量，外壳内壁的定位槽将PCB牢牢限制在中心位置，避免晃动产生的接触不良。
