钟形滚轮支撑座结构设计方案

项目分类:通用五金配件 发布时间:2022-03-28 ID:593704
  • 钟形滚轮支撑座结构设计方案
  • 钟形滚轮支撑座结构设计方案

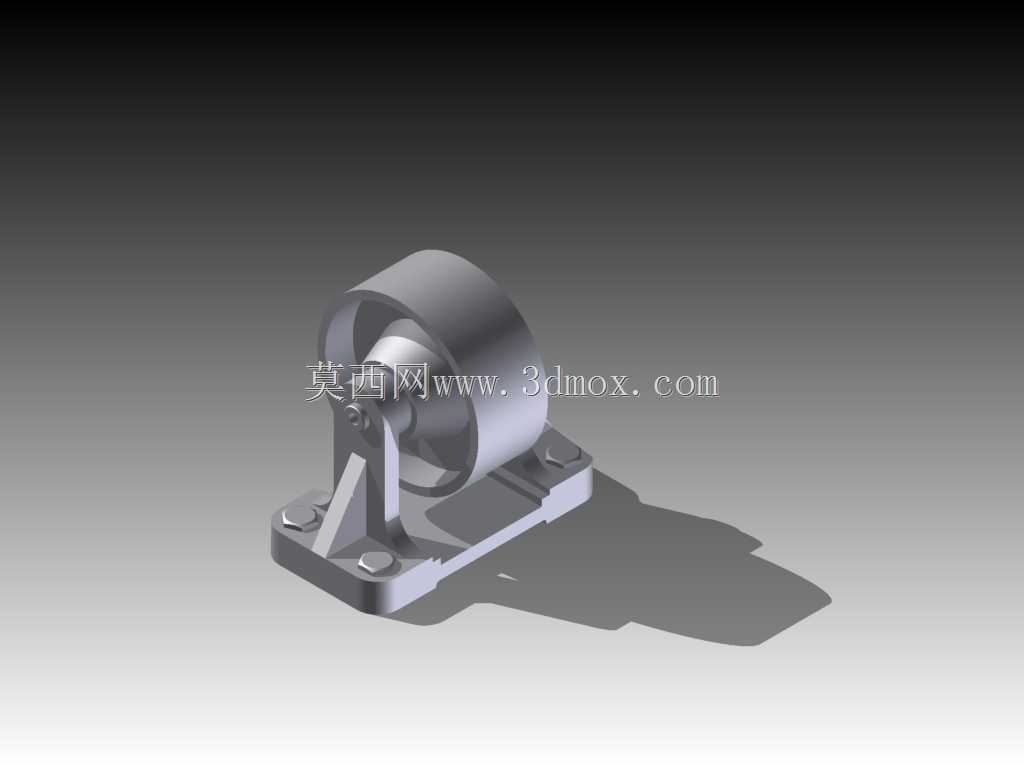

  在各类轻载输送线、工装板移载工位以及小型物料导向机构中,滚轮支撑部件的可靠性直接决定整条产线的运行平顺度。这款钟形滚轮支架采用一体式基座搭配立式支撑臂的结构形式,核心作用是为从动滚轮提供稳定的回转支撑,同时通过底部安装板将工作载荷均匀传递至设备机架。从实际工况出发,这类支架常被应用在电子装配线的工件过渡段、包装机械的进料导向位,以及非标自动化设备的物料承托工位,替代传统的固定式滑轨,将滑动摩擦转化为滚动摩擦,大幅降低工件移送过程中的阻力。

  设计阶段首先要明确载荷边界,支架的底座采用矩形板式结构,四个角点预留沉头安装孔,安装时可直接通过内六角螺栓固定在铝型材机架或钢制机台上,孔位间距适配主流30系列、40系列铝型材的安装槽距,无需额外加工转接板。支撑臂从底座向上延伸,两侧做三角加强筋结构,抵消滚轮受偏载时产生的倾覆力矩,避免长期使用后支撑臂出现形变。滚轮部分采用钟形外轮廓设计,相较于等直径圆柱滚轮,钟形曲面能够在工件出现小幅偏移时自动导向归位,减少工件卡滞的概率,同时滚轮内部预留轴承安装位,可适配标准深沟球轴承,通过销轴贯穿支撑臂与滚轮内圈,实现滚轮的自由回转。

  从安装边界来看,底座的长宽尺寸控制在常规工位的安装空间内,整体高度适配多数输送线的工作面高度差,支架总宽度小于滚轮直径,并排布置多个支架时不会出现结构干涉。设计过程中对支撑臂的受力路径做了梳理,载荷从滚轮接触面传递至销轴,再分散到两侧支撑臂,最终通过加强筋传导至整个底座平面,避免应力集中在支撑臂与底座的焊接位置,一体式成型的结构也消除了焊接变形带来的装配误差。滚轮与支架的间隙控制在合理范围,既保证滚轮转动无卡滞,又不会出现轴向窜动过大的问题,销轴两端可加装卡簧或紧固螺钉,防止设备运行过程中销轴脱出。

  在实际选型应用中,可根据输送工件的重量更换不同宽度的钟形滚轮,支架本身的安装孔位保持通用,无需改动机架的安装布局。针对有防尘需求的工位,还可在滚轮两侧加装防尘端盖,避免车间内的粉尘、碎屑进入轴承滚道,延长部件的维护周期。整个结构没有复杂的传动组件,故障点极少,日常维护仅需定期检查轴承润滑状态与安装螺栓的紧固情况,非常适合长时间连续运行的自动化产线使用。建模过程中所有配合面均按照机械装配公差设定,底座安装面与支撑臂轴承孔的垂直度、滚轮轴线与底座安装面的平行度都做了装配约束校验,完全能够直接用于后续的工程图导出与实物加工参考。
