工业气瓶周转存放框架结构设计

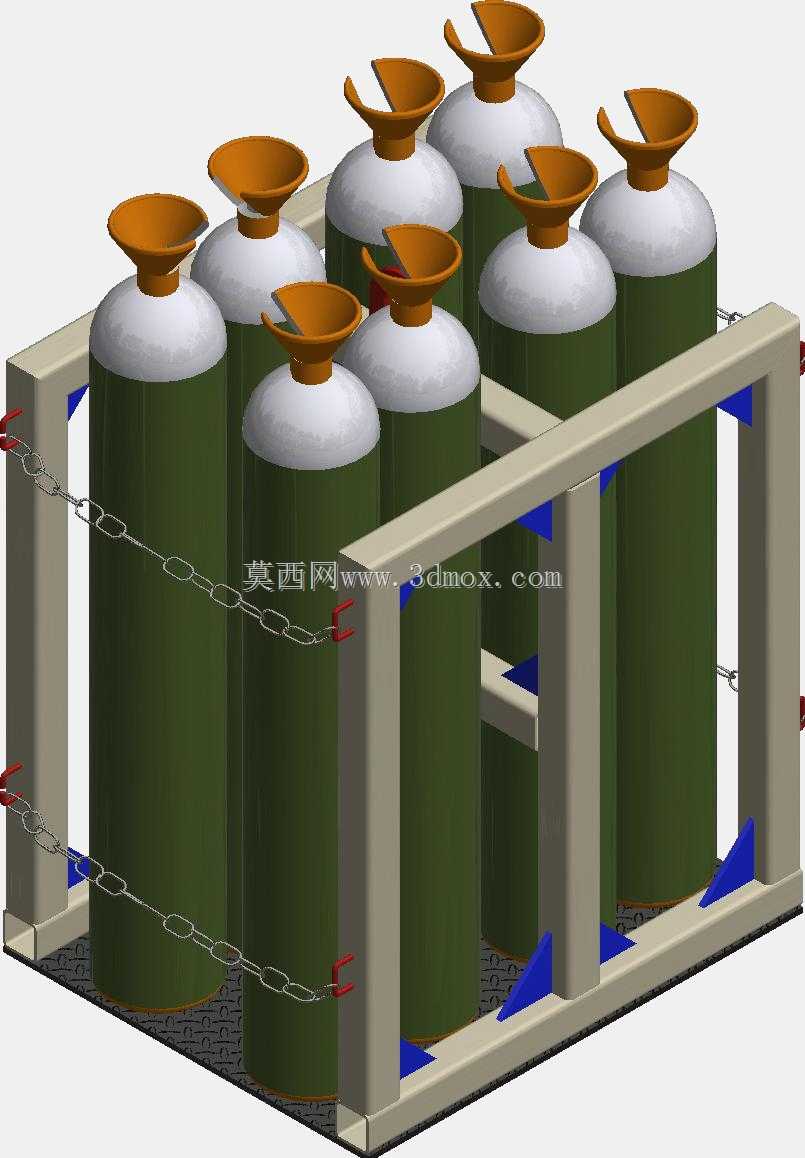

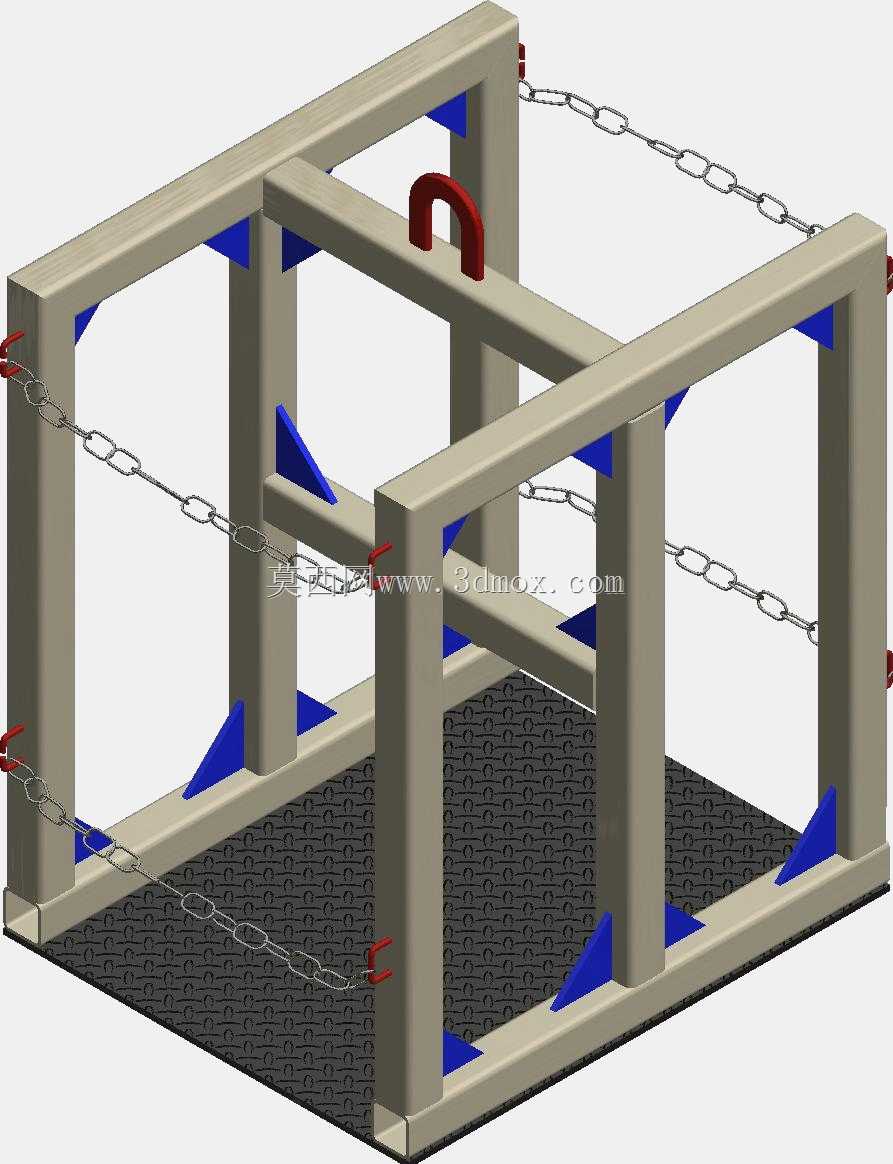

　　该结构面向车间、装配线、检验区及临时物料周转区中圆柱形工业气瓶的集中放置需求，重点解决气瓶直立存放时易倾倒、转运过程中缺少约束、不同工位之间摆放不统一的问题。整体采用方管焊接形成矩形框架，底部为整块防滑承载板，四周立柱通过横梁连接，在保证上部开口便于取放的同时，利用连续框架提高抗扭和抗侧向冲击能力。立柱与横梁交接处布置三角形加强筋板，这些筋板位于受力集中的角部，可把气瓶倚靠、链条张紧及叉车搬运时产生的局部载荷分散到相邻杆件上，减少单点焊缝开裂风险。顶部设置拱形提手，便于在短距离移位时进行吊装或人工辅助对位；框架侧面预留红色吊环与链条连接点，链条作为柔性约束件横跨在气瓶外侧，既能限制气瓶向外倾倒，

　　又不会像刚性压板那样对瓶体表面造成硬接触损伤。链条长度可根据实际瓶径调整，挂钩位置保留一定调节余量，使同一框架能够兼容相近直径范围的圆柱形工件。底部花纹板承担竖向载荷，表面的凹凸纹理可增加瓶底与承载面之间的摩擦阻力，在地面轻微振动或转运启停时降低滑移概率。板体与底框架采用周边焊接，避免承载面出现局部翘曲；框架下方保留一定悬空高度，为手动液压车或叉车臂进入提供空间。从安装边界看，框架外轮廓决定了单工位占地面积，布置时需在链条操作侧预留取放空间，在背侧留出与墙体、设备或管线之间的安全距离，避免气瓶装入后链条挂钩无法操作。若多个框架并排使用，应控制相邻框架间隙，既要保证人员能够侧身完成挂钩，又要避免间隙过大造成场地浪费。

　　框架高度方向覆盖气瓶中上部，约束点位于瓶体重心以上区域，这样即使受到意外碰撞，瓶体也会被限制在框架内而不是绕底部翻转。设计中没有采用复杂的活动夹紧机构，而是以焊接框架加链条的方式降低维护需求，适合油污、粉尘、焊渣等车间环境长期使用。杆件截面选择兼顾轻量化与刚性，过细的管材会在吊装时产生明显挠度，过大的截面则会增加自重并削弱搬运便利性；当前结构通过横梁分层和角部加强，在两者之间取得平衡。红色连接件除了作为链条固定点外，也在视觉上提示约束位置，便于操作人员快速检查链条是否挂接到位。对于需要定期送检或流转的气瓶，该框架可直接作为单元化载具使用，减少逐瓶搬运次数；对于固定工位，则可通过地脚连接或底部限位方式防止框架整体移动。

　　结构建模时需重点控制立柱垂直度、底框平面度以及吊环孔位同轴度，这些尺寸直接影响链条张紧效果和多层叠放时的对位稳定性。防滑板边缘应与底框齐平或略向内收，避免板材突出后在搬运中被撞变形。焊缝布置应避免在高应力区形成密集交叉，筋板与管材连接处可采用分段焊以控制热变形。整体形式简洁，功能划分明确，适合作为工厂内部标准化气瓶存放与周转器具进行细化设计。
