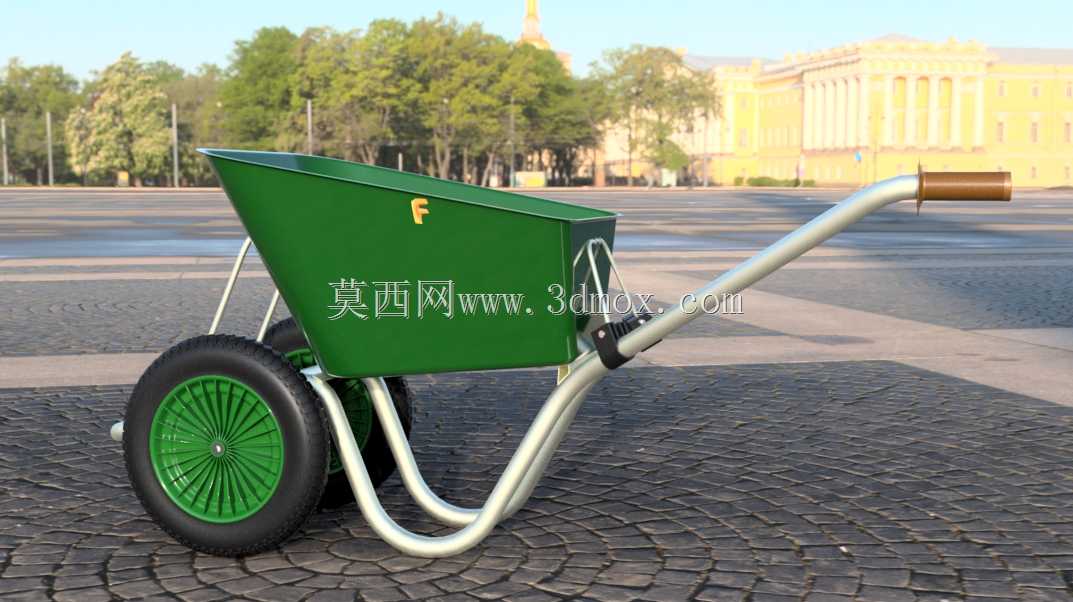

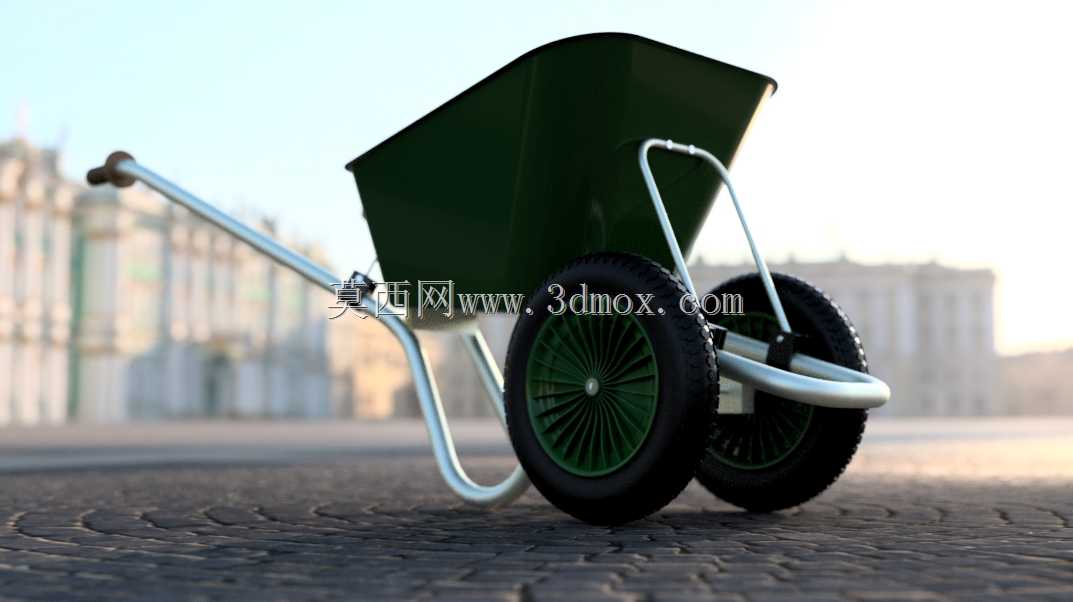

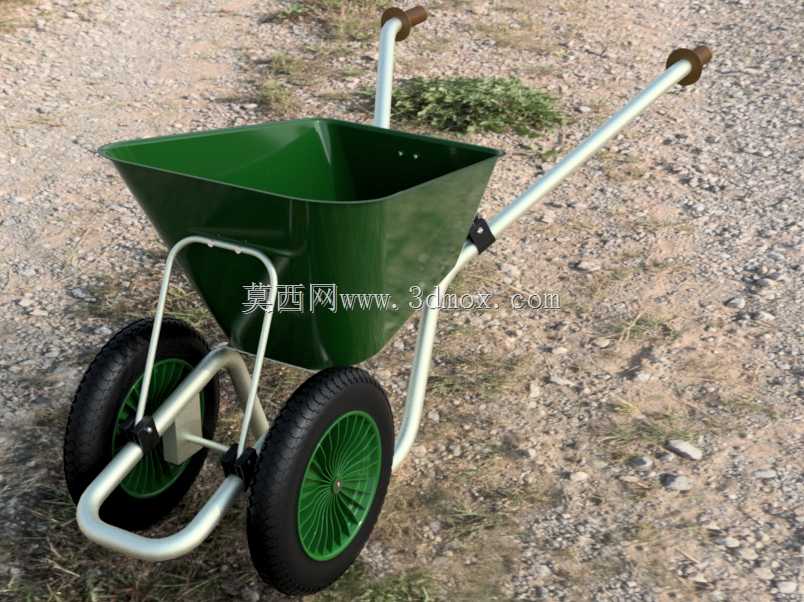

  该模型呈现的是一款人力驱动的双轮手推车,主体由深绿色料斗、银白色金属车架、两根向前延伸的操作扶手以及两个带绿色轮毂的充气轮胎组成。料斗采用前低后高的斗形结构,前缘形成便于铲入物料的斜口,后部向上收拢,既能够容纳散料,也可在倾倒时让物料沿前侧斜面自然滑出。料斗与车架之间通过多点支撑连接,底部承托区域承担主要载荷,后侧和侧部约束则用于限制斗体在颠簸路面上的窜动。

  与常见单轮手推车相比,双轮布置在静止和低速推行时具有更明显的侧向稳定性。两轮位于料斗重心附近,承担大部分重量,操作者主要通过扶手控制方向、平衡和倾翻动作,而不是持续承担竖向载荷。这样的结构适合庭院整理、建筑工地短距离转运、农场清粪、砂石搬运、苗圃移土以及装修现场废料收集等场景。在狭窄通道内,它虽不如单轮车灵活,但在松软地面、碎石地面或承载较重物料时,双轮接地面积更大,推行更稳,侧翻风险更低。

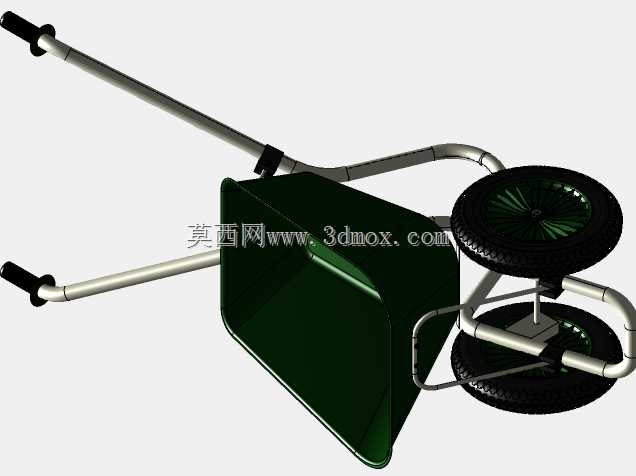

  从功能特性看,料斗容积是设计核心之一。斗体侧壁带有一定外倾角,可提高装载率并减少物料卡结;上沿翻边能够增强开口刚度,避免长期装载重物后出现边缘张开变形。车架采用圆管弯折成型,主管从轮轴附近向后延伸并分叉托住料斗,再向前形成扶手。圆管截面在受弯、受扭时重量较轻,表面圆滑,涂装后耐锈蚀,适合户外粗放使用。扶手末端设置握把,操作者可根据身高和施力方向握持,握把位置略高于轮轴中心,便于下压抬起前轮侧或推动整车前进。

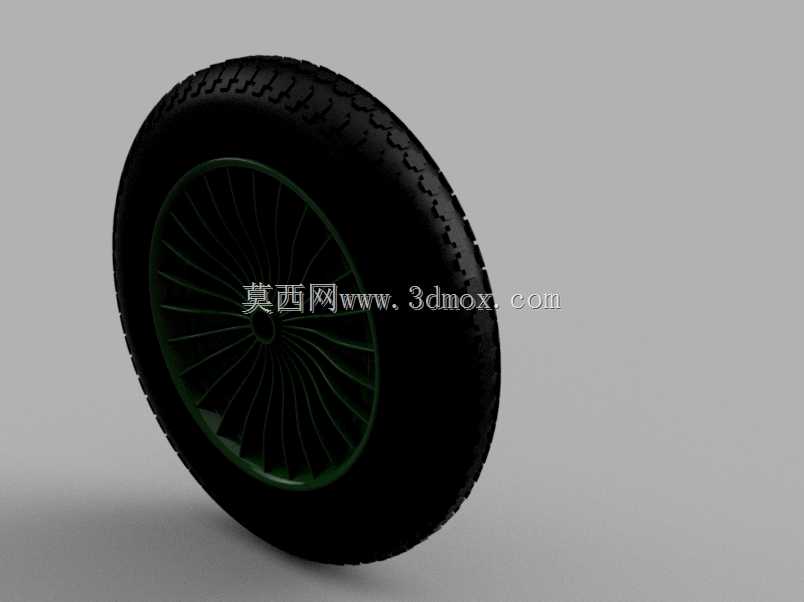

  轮组部分包含轮胎、轮辋、轮毂、轮轴和支撑叉。轮胎花纹较深,适合在泥地、碎石地和未硬化路面上获得抓地力;绿色轮毂通过多根辐条状加强筋连接中心孔,既保证外观识别性,也在一定程度上改善轮芯到轮缘的力传递。轮轴安装在车架下部的支撑结构中,两侧车轮绕同一轴线转动,结构简单,维护方便。若用于实际制造,需要重点校核轮轴与车架连接区域的疲劳强度,因为满载经过坑洼路面时,该区域会承受反复冲击载荷。

  设计思路上,这类手推车并不追求复杂机构,而是围绕“装得进、推得动、倒得出、耐磕碰”四个目标展开。料斗形状决定装卸效率,车架管线路径决定受力是否顺畅,轮轴位置决定操作轻重。轮轴若过于靠前,抬起扶手时会费力;若过于靠后,空载时车斗容易后倾。合理的轴位应使满载重心略偏后于轮轴,让扶手端只保留较小的下压力,操作者既能稳定控制,又不会被整车重量压得过高。

  外形尺寸方面,此类车型通常需要兼顾通过性和装载量。车宽主要受两轮外沿限制,应满足庭院门、施工电梯、临时通道等常见宽度边界;车长由料斗后部到扶手末端决定,扶手过长会增加转弯半径,过短则不利于多人协同抬车或在坡道上控制。料斗高度影响装料和倾倒动作,低前缘便于用铁锹直接上料,高后缘则可防止后退时物料洒落。轮胎外径决定离地间隙,较大的轮胎越障能力更强,但会抬高料斗重心,因此需要在稳定性和通过性之间取平衡。

  安装边界上,车架与料斗的连接孔位、轮轴支撑间距、轮胎与斗体下部间隙都需要明确。车轮转动时不能与车架管或料斗底部发生摩擦,满载压缩后轮胎与固定件之间仍应保留安全间隙。扶手握把与人体操作空间相关,末端不宜过于外扩,否则在窄道推行时容易碰墙;也不宜过窄,否则转向力矩不足。若后续进行工程深化,还可补充料斗壁厚、管材规格、焊缝位置、轮轴直径和轴承形式等细节,使模型进一步服务于加工出图、样机制作和载荷校核。
