工业传动用深沟球滚动轴承结构设计

　　在各类旋转机械的轴系布局里，这类滚动轴承属于最基础也最核心的支撑元件，日常选型和结构校核中几乎绕不开。它的核心作用是给旋转轴提供径向支撑，同时也能承受一定比例的轴向载荷，把轴运转过程中的摩擦阻力压到最低，让动力传递的损耗控制在合理区间。从现场使用场景来看，小到普通输送机的托辊、中小型电机的输出端，大到机床主轴的辅助支撑、减速机内部的齿轮轴定位，都能见到同结构轴承的身影。只要设备里存在持续回转的轴件，就需要这类元件约束轴的径向与轴向窜动，保证轴上齿轮、带轮等传动件始终保持在设计啮合位置，不会因为运转偏移出现偏磨、振动超标甚至卡滞。

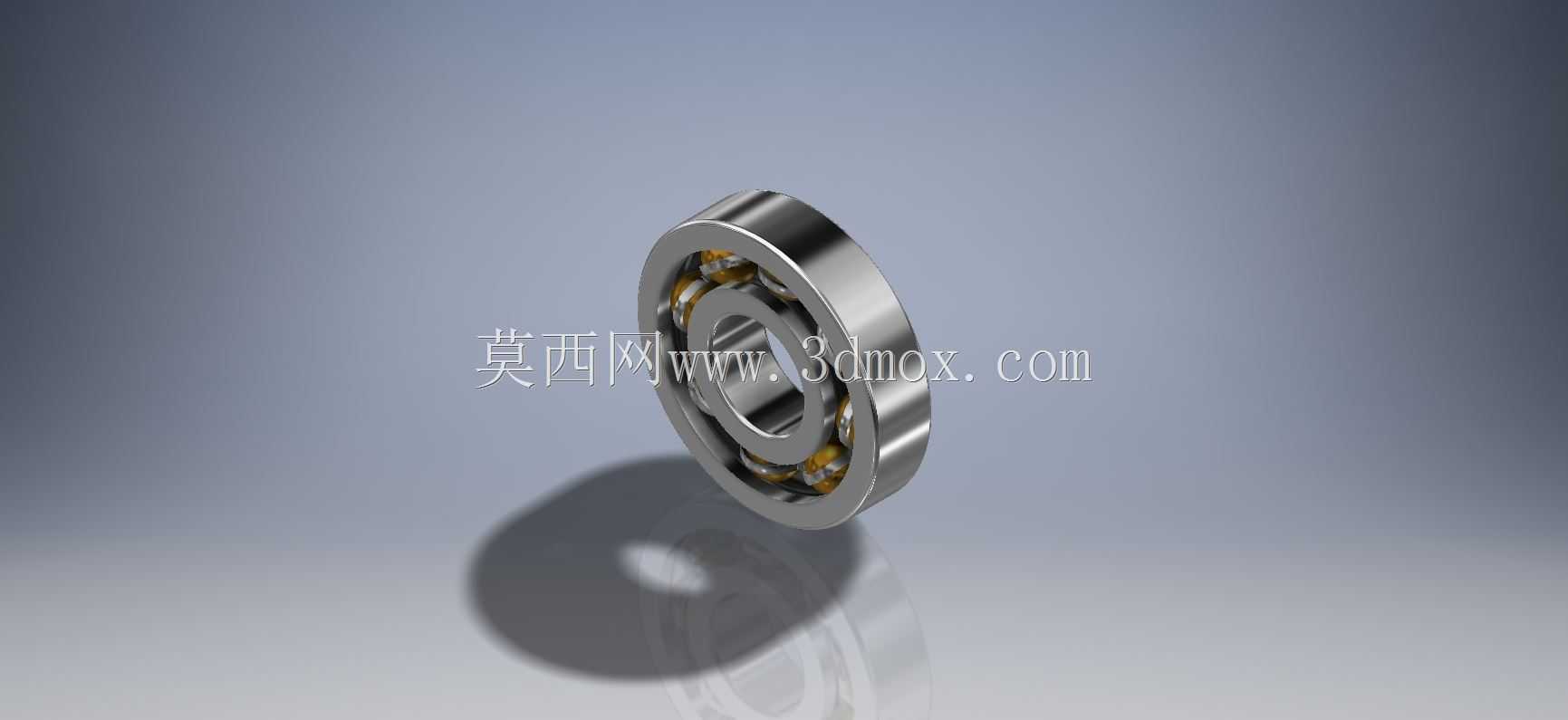

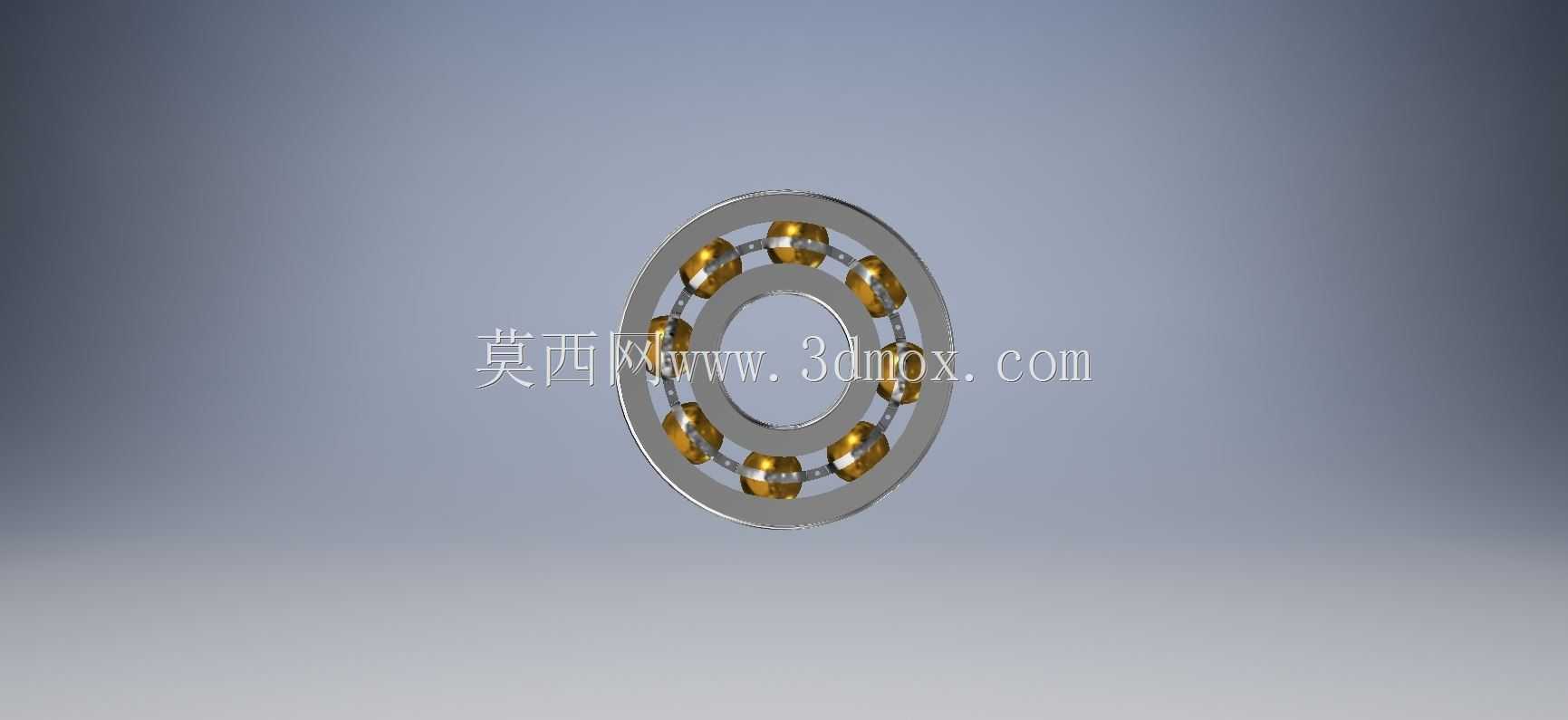

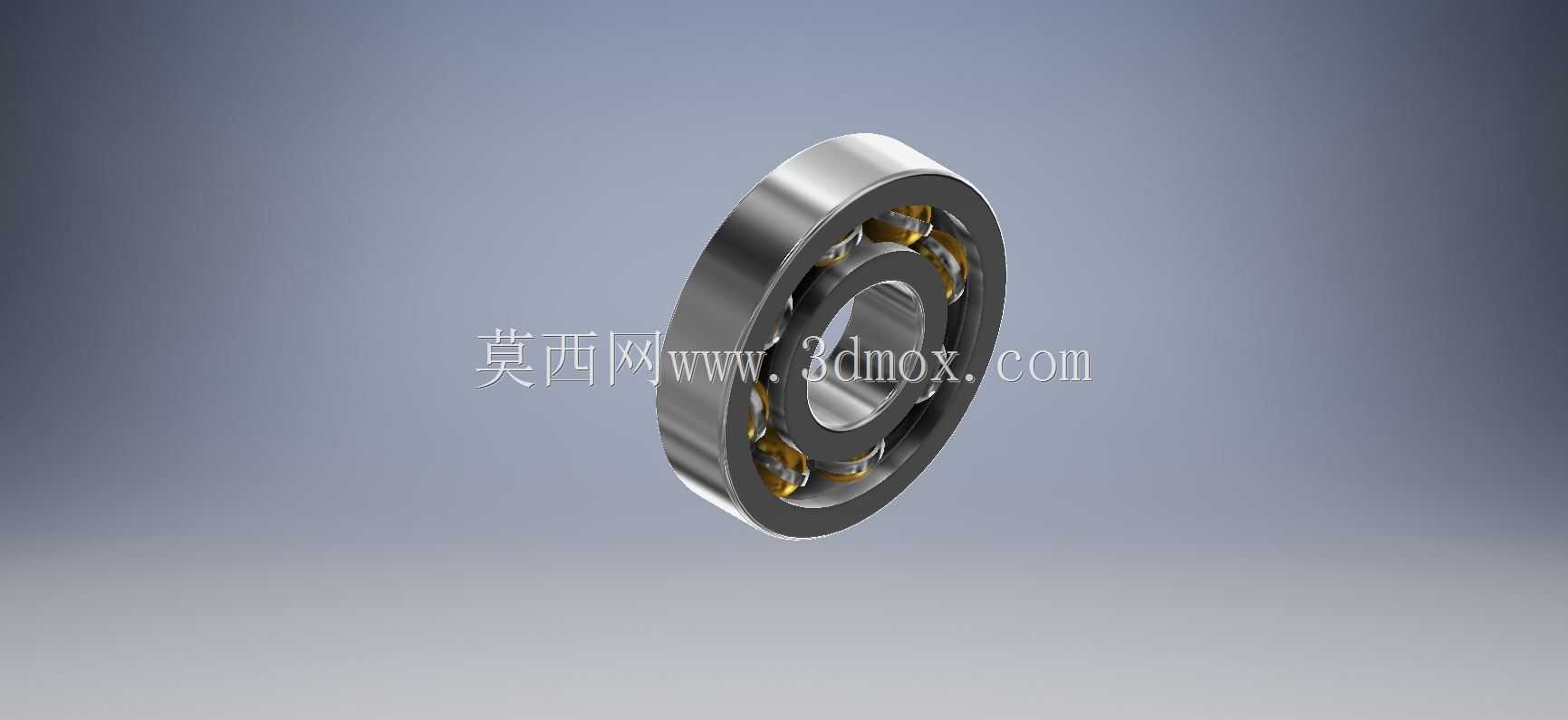

　　从结构本身拆解来看，这套模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动体以及保持架。内圈通常与轴采用过盈或者过渡配合，随轴一同回转；外圈则装配在轴承座或者箱体的孔位内，多数工况下保持固定，也有部分场景会设计成外圈旋转、内圈固定的形式。内外圈的滚道都加工出与钢球曲率匹配的弧形凹槽，钢球就排布在两道滚道之间，滚动接触的形式把传统滑动摩擦替换成滚动摩擦，运转阻力大幅降低，温升也更容易控制。保持架的作用是均匀分隔每一颗钢球，避免相邻钢球在运转中直接接触碰撞，同时引导钢球在滚道内顺畅循环，优化轴承内部的载荷分布。

　　设计这类轴承结构时，首先要锚定的是轴系的实际载荷工况。如果设备以径向载荷为主，比如普通带传动的输送辊，常规的深沟球结构就足以满足需求；如果轴系存在双向的轴向窜动力，比如斜齿轮传动的轴端，就需要校核轴承的额定动载荷与轴向承载余量，确认滚道的曲率设计能够覆盖轴向力的作用范围。建模过程中要严格控制滚道的曲率半径与钢球直径的匹配关系，曲率过大容易造成钢球与滚道接触应力集中，缩短疲劳寿命；曲率过小则会增大接触面积，提升运转摩擦阻力。钢球的数量与直径也要结合套圈的壁厚做平衡，在套圈刚性满足要求的前提下，尽可能增大钢球直径、优化排布数量，提升整体的额定承载能力。保持架的兜孔间隙同样是设计重点，间隙过小会卡滞钢球，增大运转阻力，间隙过大则无法起到稳定的分隔引导作用，高速工况下还容易引发保持架颤振。

　　外形尺寸与安装边界是选型和建模时必须卡死的硬性指标。这类轴承的安装尺寸主要包含内径、外径、宽度三个核心参数，分别对应轴的配合直径、轴承座孔的配合直径以及轴向安装空间。轴肩和轴承座孔的台肩高度不能超过内圈和外圈的倒角尺寸，否则装配时无法贴合到位，还可能在拆卸时无法用拉马勾住套圈端面。配合公差的选择也要结合实际工况调整，回转的内圈通常选择稍紧的过渡或者过盈配合，避免内圈与轴之间出现打滑跑圈；固定的外圈则可以选择稍松的过渡配合，方便装配拆卸，同时也能容纳轴系运转产生的少量热伸长。轴承的安装倒角也有明确的边界要求，倒角尺寸要大于相配件的圆角半径，保证装配时套圈端面能够紧密贴合定位面，不会出现虚位。

　　在实际设备的轴系布局里，还要考虑轴承的润滑与密封边界。这套结构本身预留了充足的内部空间，可以填充润滑脂，也可以适配稀油润滑的工况。如果应用在粉尘较多的破碎机、输送机现场，还可以在轴承外侧搭配密封圈或者防尘盖，阻挡外界杂质进入滚道，避免磨粒磨损。如果是高速运转的机床主轴场景，则要校核轴承的极限转速，确认润滑方式能够及时带走滚动接触产生的热量，避免温升过高导致润滑失效。很多现场出现的轴承早期失效，往往不是本身承载能力不足，而是安装时配合选择不当、润滑不到位，或者轴系对中偏差过大，让轴承承受了额外的偏心载荷。建模时把这些安装边界、配合关系都还原准确，后续出工程图、做装配模拟的时候，就能提前规避很多现场装配的干涉问题，也能给选型人员提供更直观的结构参考。
