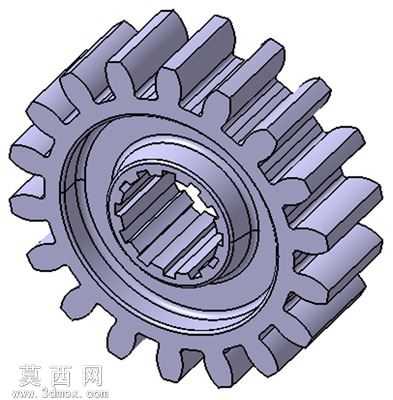

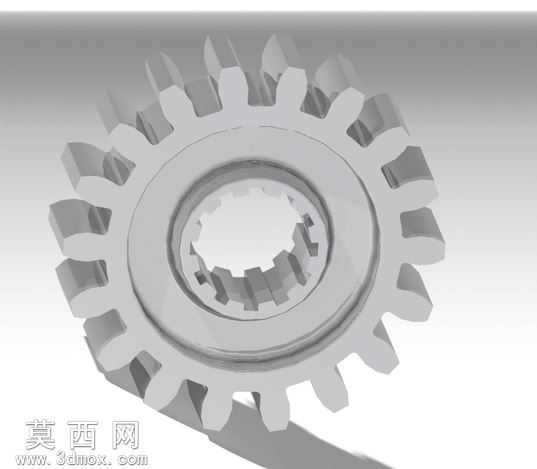

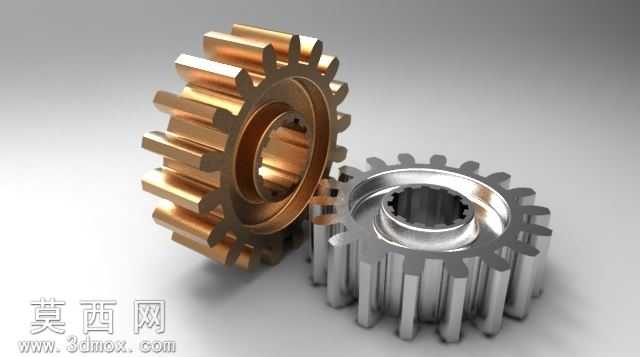

18齿带花键孔直齿圆柱齿轮结构

该直齿圆柱齿轮采用三维参数化建模方式完成整体结构设计，建模过程严格遵循齿轮传动设计规范，以径节制齿轮参数为核心基准，设定径节为6，总齿数为18，压力角采用14.5度的标准设计值，保证齿轮啮合过程中的传动平稳性与载荷分布均匀性。建模阶段首先完成齿轮分度圆、齿顶圆、齿根圆的基准轮廓绘制，通过齿廓渐开线方程生成精准的轮齿齿形，对齿顶与齿根位置做符合机械加工要求的圆角过渡处理，避免应力集中问题，提升轮齿的抗弯曲疲劳强度。齿轮中心采用花键孔结构设计，花键齿形与内孔同轴度严格控制，相比普通平键孔结构，花键连接能够传递更大的扭矩，同时保证齿轮与传动轴的对中精度，适配高速重载的传动工况需求。齿轮主体采用阶梯式轮毂结构，轮毂与轮缘之间通过辐板连接，在保证整体结构刚度的前提下合理控制零件重量，减少传动过程中的转动惯量，提升传动系统的响应速度。材质设定上选用常用的合金结构钢，渲染阶段赋予零件金属哑光质感，清晰呈现轮齿、花键孔、轮毂各部分的结构细节，所有结构尺寸均经过干涉校验，轮齿啮合间隙符合传动设计公差要求，花键孔的齿距、齿形公差满足配合精度标准。设计过程中充分考虑零件的加工工艺性，轮齿部分可采用滚齿、插齿工艺完成加工，内花键可采用拉削工艺成型，各加工面的退刀槽、倒角结构均做了合理预留，能够直接对接实际生产加工流程，可用于传动系统的装配仿真、运动学分析以及工程图纸的生成输出，为机械传动系统的设计验证提供精准的三维数字模型支撑。
