手动齿轮齿条式柑橘榨汁机结构设计

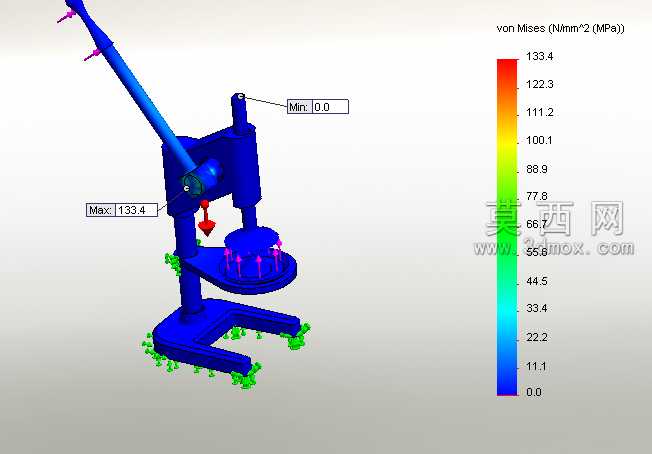

本作品为手动式柑橘榨汁机的三维结构设计，整体采用立式下压的手动操作架构，核心传动依托齿轮齿条啮合机制实现动力传递，建模过程中对各零部件的尺寸配合、运动干涉情况做了完整校验。建模阶段先完成底座支撑结构的搭建，采用两脚对称外伸的落地式底座，保证整机放置时的稳定性，底座上方设置竖直导向立柱，为下压执行部件提供精准的运动导向，避免压榨过程中出现偏载晃动的问题。传动部分将齿轮与操作手柄集成，齿条与下压压头组件刚性连接，转动手柄时齿轮带动齿条沿立柱方向做直线下压运动，将手动旋转的扭矩转化为垂直向下的压榨力，相比传统直压式手动榨汁机更省力，传动比经过合理匹配，普通用户施加较小的握力即可获得足够的压榨压力。压榨执行端分为上部压头和下部盛料托盘两部分，压头采用与柑橘半果外形匹配的凸弧面设计，托盘设置对应凹弧定位槽，同时预留果汁导流通道与果渣隔离结构，压榨时果汁可顺着导流结构汇集流出，果渣被阻隔在托盘区域，实现汁渣自动分离。整机材质设定为食品级304不锈钢与食品接触级工程塑料搭配，与食材接触的压头、托盘部件采用光亮不锈钢材质，既满足食品卫生要求，也具备足够的结构强度与耐腐蚀性，支撑立柱、底座外壳等非接触部件采用哑光工程塑料，降低整机重量同时提升握持操作的舒适度。渲染阶段采用柔和的工作室漫反射光源，还原金属部件的细腻反光与塑料部件的哑光质感，清晰呈现各部件的装配关系与结构细节，整体设计兼顾结构实用性、操作便捷性与外观简洁性，可作为小型厨房家电产品开发的结构参考方案，也可用于机械原理教学中齿轮齿条传动的应用案例演示。
