宽频段生物信号接收天线三维结构设计

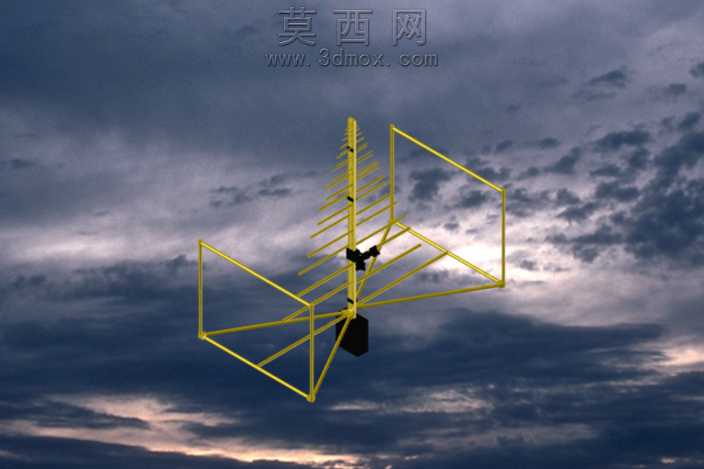

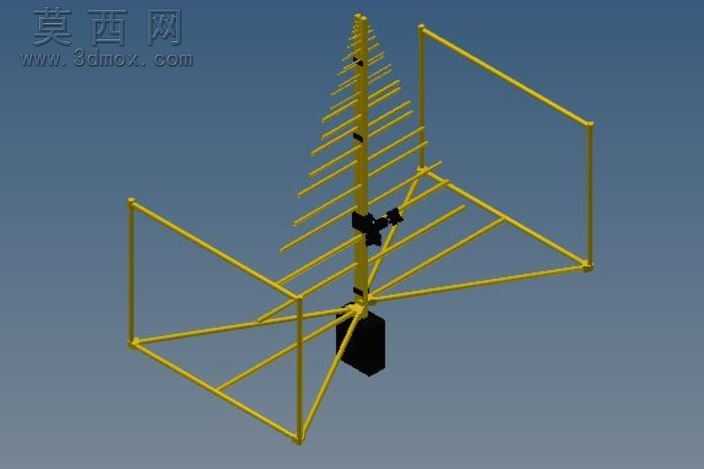

本模型为覆盖25MHz-7GHz频段的生物天线三维结构，采用Autodesk Inventor完成全参数化建模，整体结构分为底部支撑基座、中心辐射主杆、正交反射架体三个核心部分。建模过程中先以参数化草图绘制底部方形支撑框架的轮廓，通过结构构件生成工具调用标准方形管材截面，沿草图路径生成桁架式支撑结构，所有杆件交接处均做了贴合剪裁处理，保证结构连接的严谨性，底部黑色配重基座采用拉伸凸台命令生成，预留了与中心主杆的装配定位孔。中心辐射主杆沿竖直方向布置，杆身等距排布多组水平辐射振子，每一组振子的长度随对应工作频段的波长做参数化匹配，建模时通过线性阵列命令快速生成振子排布，同时对每一组振子的长度参数做单独配置，可根据实际调试需求快速调整振子尺寸，振子与主杆的连接部位做了卡扣式固定结构建模，还原实际装配的固定方式。正交布置的反射架体采用与底部支撑同规格的方形管材搭建，两个反射面分别沿水平正交方向延伸，架体与中心主杆之间通过斜向支撑杆件做三角加固，所有斜撑杆件均经过干涉检查，确保与主杆、振子、反射架之间无结构冲突。材质设置上，所有金属杆件统一赋予金黄色金属漆材质，调整材质的反射粗糙度参数模拟喷涂金属的哑光质感，底部配重基座赋予黑色磨砂工程塑料材质，区分不同部件的材质属性。渲染阶段采用渐变蓝灰色背景，搭配柔和的环境漫反射光源，突出天线结构的空间层次感，将所有结构细节清晰呈现。设计思路上，采用桁架式支撑结构在保证整体结构稳定性的同时最大限度降低自重，正交反射架的设计可有效提升天线前后比，优化信号接收的方向性，宽频段振子的排布设计可覆盖从短波到微波的多个常用通讯频段，满足生物信号接收的宽频段工作需求，整体结构模块化程度高，各部件均可单独拆分加工，便于实际生产装配与后期调试维护。
