科尼赛克主题汽车拉手灯箱结构设计

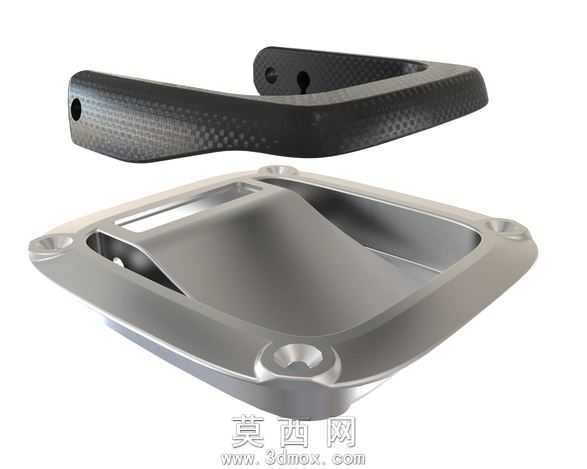

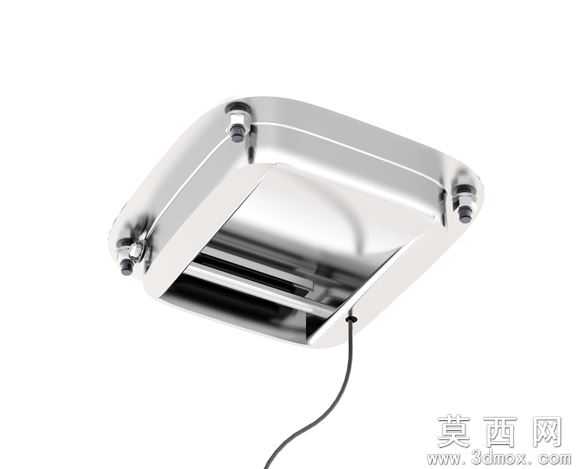

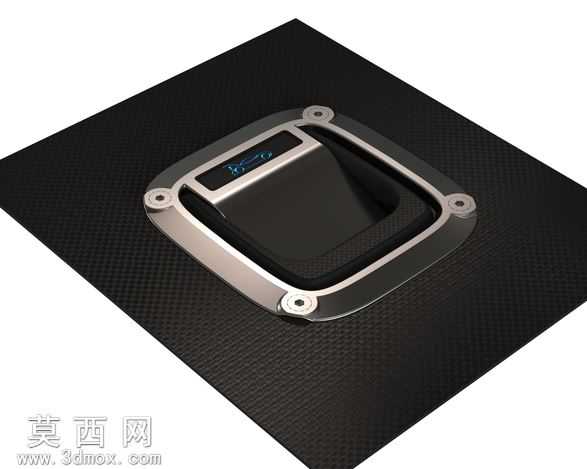

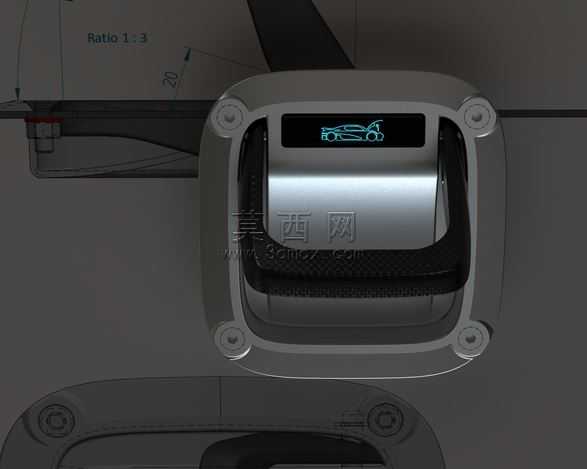

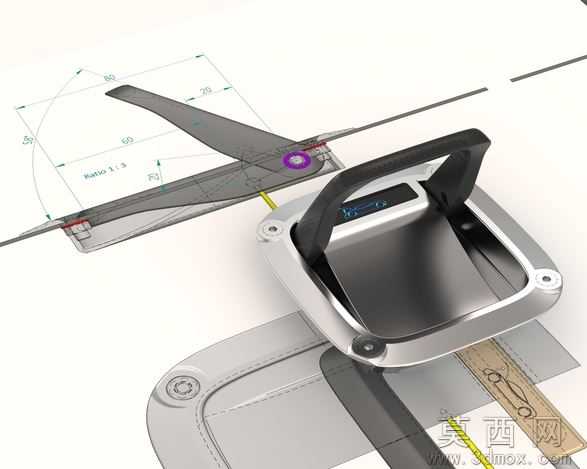

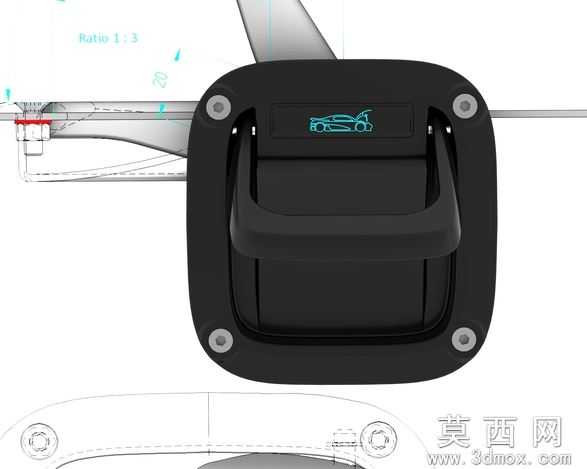

本作品为针对概念款汽车嵌入式拉手开展的优化设计建模成果，建模阶段围绕拉手的安装适配性与视觉呈现效果展开，首先完成了拉手基座的主体曲面构建，基座采用圆角方形的嵌入式结构，边缘预留四个对称的安装孔位，适配标准螺栓的装配尺寸，保证与车身安装位的贴合度。设计过程中新增了螺母、垫圈、轴锁等标准配套连接件，将原有非标准螺栓替换为通用标准件，同时对基础安装部分做了尺寸放大处理，确保与标准螺栓的配合公差符合装配要求，灯箱部分调整为更规整的方形轮廓，提升与拉手基座的视觉协调性。灯箱区域内置发光显示模块，模块表面蚀刻科尼赛克超跑的标志性轮廓图案，建模时对图案的线条比例做了多次调试，尝试还原科尼赛克赛车的真实轮廓线条，兼顾图案辨识度与灯箱透光的均匀性。材质设置上，拉手主体采用哑光磨砂金属材质，模拟铝合金喷砂的表面质感，基座边缘做亮面倒角处理提升精致感，灯箱显示区域采用半透明磨砂亚克力材质，搭配内部冷色调发光材质，模拟通电后的柔光显示效果，安装孔位内部做金属螺纹材质表现，还原真实的装配细节。结构设计上兼顾了拉手的握持实用性与装饰性，握持区域做了符合人体工学的内凹弧度处理，边缘做圆角过渡避免刮蹭，整体结构分为外层固定基座、中部握持拉手、内层灯箱显示模块三个层级，各部件之间预留合理的装配间隙，既保证组装的便利性，也避免使用过程中出现部件干涉问题。建模过程中同步输出了奇轮廓与灯箱两种不同的呈现形式，可分别适配不同的车型内饰风格需求，所有结构尺寸均参考通用汽车拉手的安装规范设定，具备实际生产落地的参考价值。
