钢管框架越野卡丁车整车结构设计

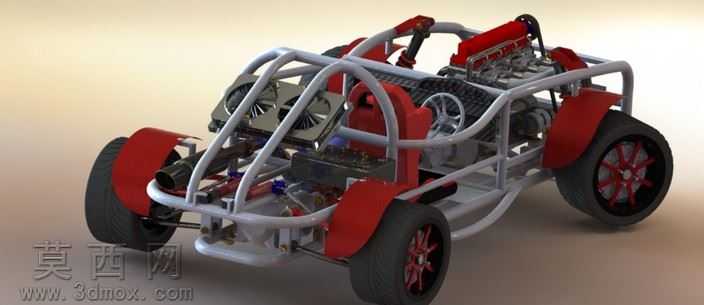

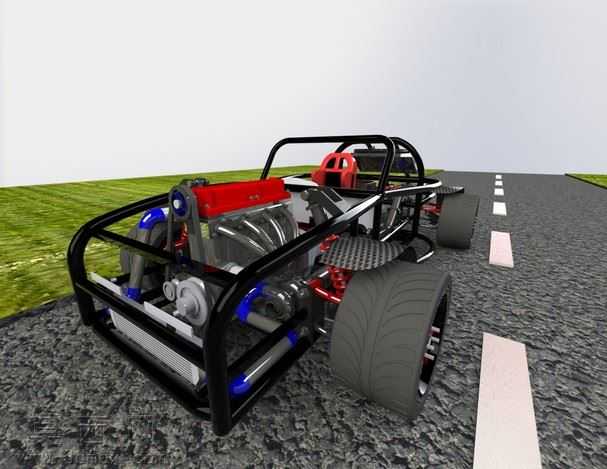

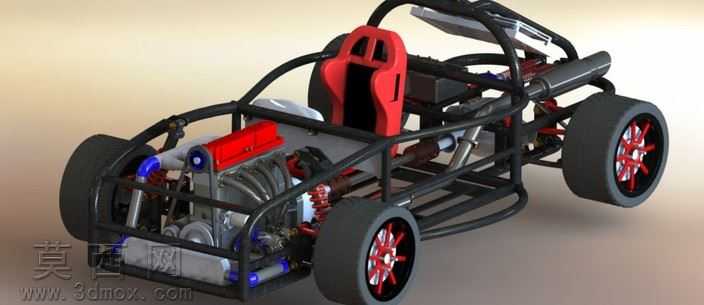

本作品为钢管桁架结构的越野卡丁车整车三维设计，创作者以SolidWorks为核心建模工具，耗时约三个月完成从框架搭建到核心部件整合的全流程设计，是创作者独立完成的首个整车类机械设计项目。建模过程中，创作者首先以空间管架结构为核心搭建主体承载框架，每一根钢管的弯折角度、连接点位都经过反复校准，确保框架既具备足够的抗扭强度，能够承受越野场景下的颠簸冲击，又能合理预留出动力系统、转向机构、驾乘空间的安装位置，所有管材的连接节点都做了贴合处理，还原了真实管架车的焊接装配逻辑。在核心部件的建模整合上，创作者将动力单元、散热系统、转向机构、行走系统逐一匹配安装到框架对应位置：后置的动力总成做了细节化的结构还原，包括进排气结构、传动连接位都做了适配设计；前部的双散热风扇布局对应动力系统的散热需求，安装支架与车架的连接点位完全匹配；转向系统的方向盘、转向拉杆与前轮转向节的联动逻辑在装配体中做了完整的约束还原，能够直观呈现转向动作的传递路径；行走部分的轮胎、轮毂、悬架结构都做了分件建模，红色的轮毂护板、挡泥结构与银色钢管框架形成鲜明的视觉区分。渲染阶段，创作者为不同部件赋予了对应材质：金属钢管赋予了磨砂银金属质感，覆盖件采用亮面红色烤漆材质，轮胎做了橡胶哑光纹理处理，金属传动部件赋予了铸铁质感，最终渲染图清晰呈现了整车的结构布局与材质区分。目前该设计已完成主体结构与核心部件的装配整合，创作者后续还将继续完善细节部件的设计，补全剩余的结构材质与附属配件，让整车模型的完整度进一步提升，整个设计过程完全遵循机械设计的装配逻辑，既满足三维模型的视觉呈现效果，也具备真实车辆的结构合理性，可作为管架类越野车辆设计的参考案例。
