在桌面级FDM设备的Z轴传动布局里,单路驱动拖双电机的需求十分常见:不少双丝杆Z轴机型为了控制主板成本、保证两侧升降同步,不会给左右丝杆各配一路独立驱动,而是通过并联转接件把两路电机绕组并接到同一驱动通道。这个转接结构正是针对这类场景设计的物理载体,把原本需要手工拧线、缠绝缘胶带的并线工序,做成了可直接插拔、带固定基准的模块化组件。

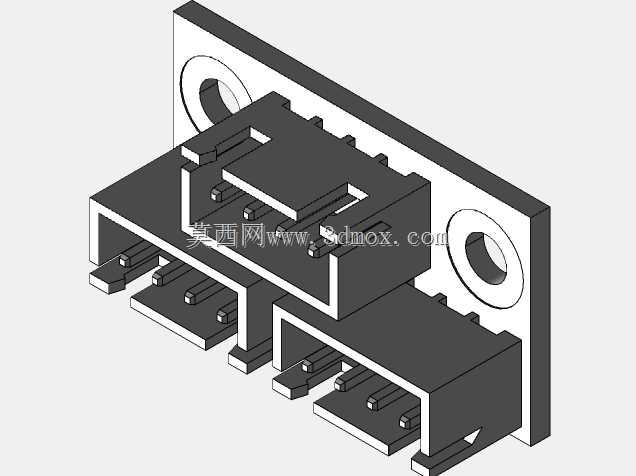

从实际装机逻辑看,它的核心作用不止是简单的电路分线。背部带两个沉头安装孔的立式法兰板,是整个模块的安装基准——安装孔位的中心距、沉孔深度都匹配2020/2040铝型材的常规安装间距,可直接通过M3/M4盘头螺丝固定在型材槽内,不需要额外打印支架或者做钣金折弯。座体正面并排布置了两个相同规格的插拔式接线座,每个接线座对应一路步进电机的A+、A-、B+、B-四线,两路端子的同相引脚在内部直接连通,最终汇总到后侧的输入接口,接入主板对应的驱动输出通道。这种直连结构能避免手工并线带来的虚接、相序接反问题,装机时只需把两个Z轴电机的插头分别插到两个输出座,输入线接主板即可,相序在模具成型时就已经固定,不会出现左右电机转向相反的低级故障。
设计上优先考虑了桌面设备的紧凑安装边界。整体座体采用矮平化布局,主体厚度控制在12mm以内,突出安装面的高度不超过28mm,即便安装在Z轴型材内侧、靠近同步带或者丝杆的位置,也不会和运动中的热床、打印头托架发生干涉。两个输出端子朝向设备外侧,插拔电机线时不需要伸手到型材缝隙里盲操作,手指有足够的捏持空间;输入端子布置在两个输出座之间的靠上位置,走线可顺着型材槽直接连到主板,线束弯折半径大于10mm,不会出现线材死折导致的内部铜丝断裂。座体边缘全部做了1.5mm的圆角过渡,没有尖锐毛刺,装机时不会刮破线材外皮;接线座的引脚周围做了加高挡墙,相邻引脚之间的爬电距离大于2mm,即便在车间多尘、湿度偏高的环境下长期运行,也不会出现积尘短路的问题。
从结构细节看,安装法兰和接线基座是一体化的刚性结构,没有拼接缝,长期受线材插拔的侧向力也不会出现松动。两个安装孔采用沉孔设计,螺丝拧紧后头部完全埋入座体表面,不会突出刮擦线材。端子的插拔卡槽做了0.2mm的预紧余量,标准杜邦插头插入后能听到清晰的卡扣声,设备运行中的Z轴高频微动不会导致插头松脱。不同于裸露的并线板,这个模块把所有带电引脚都包裹在绝缘座体内,只有接线插孔外露,即便装机过程中螺丝、扳手等金属件不小心落到模块上,也不会直接短接电机绕组,能有效避免驱动板因短路烧毁。
在设备维护层面,这种模块化转接件的优势也很明显。更换Z轴电机时,不需要拆主板端的并线,直接拔掉对应电机的插头即可更换,不会影响另一路电机的接线;排查Z轴不同步故障时,也可以快速交换两个输出座的插头,快速判断是电机本身的问题还是机械传动的卡滞。它的安装位置可选范围很广:既可以固定在Z轴下横梁的型材上,缩短电机线的走线长度,也可以固定在设备底座的电控仓附近,把所有Z轴接线集中收纳。除了双Z轴3D打印机,它也适用于其他需要单驱动拖两台同规格步进电机的小型自动化场景,比如双导轨同步升降的小负载工位、双滚轮送料的轻载传送机构,只要两台电机的额定电流总和不超过驱动板的单路输出上限,就能直接通过这个模块实现并联同步控制,不需要额外定制分线板。
