BI6120旋转电位器结构设计

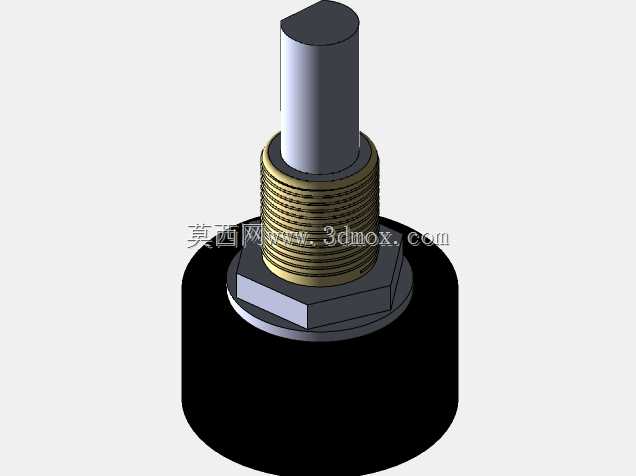

　　在工业控制与仪器仪表的信号采集链路里，旋转电位器常作为角度反馈、参数整定的基础元件出现，这款BI Technologies 6120型号的旋转位置传感器，其结构设计完全围绕面板安装、轴驱输入、电阻分压输出这几个核心使用需求展开。从三维结构上拆解，最上端为D型截面的金属驱动轴，这种轴型并非普通圆柱轴，加工出的平面能够与旋钮、连杆或者拨叉的D型孔直接配合，从根源上消除轴与连接件之间的周向打滑，保证旋转角度传递无空程，在需要反复整定参数的工控面板、测试仪器上，这种轴端结构能长期保持操作手感与位置精度。驱动轴下方是带外螺纹的安装颈部，配套的六角锁紧螺母可以将整个电位器压紧在设备面板的开孔内侧，安装时只需在面板上开出对应直径的圆孔，

　　从面板正面穿入电位器主体，背面旋紧六角螺母即可完成固定，不需要额外设计复杂的安装支架，这种安装方式也是面板式电位器沿用多年的成熟方案，适配绝大多数仪器仪表、工控操作台的面板布局。螺纹颈部与下方黑色主体之间设置了六角定位台阶，一方面在旋紧螺母时可以用扳手卡住该台阶，避免电位器主体随螺母同步转动拉扯内部引脚接线，另一方面台阶端面可以贴合面板背面，承担轴向限位作用，控制电位器装入面板后的凸出高度。下方的黑色圆柱壳体为整个元件的基座，内部承载电阻基片、滑动触片、转轴支撑结构以及引出引脚，壳体采用绝缘工程材料注塑成型，既可以为内部精密电阻结构提供防尘防护，也能实现内部电路与外部金属面板之间的电气绝缘，避免面板带电干扰输出信号或者引发短路风险。

　　在实际设备选型中，这类旋转电位器常被用于变频器频率给定、伺服系统速度整定、温控仪表阈值调节、工程机械操作手柄的角度反馈，也可在小型实验设备中作为位置反馈单元，将机械转角转化为线性变化的电压信号送入控制器。设计该类元件的三维模型时，需要重点把控几个安装边界尺寸：首先是面板安装孔的直径公差，孔位过大容易导致电位器装入后松动，孔位过小则无法顺利穿入；其次是驱动轴的伸出长度，要匹配所选旋钮的安装深度，避免轴端过长顶到旋钮内部端面，或者过短导致旋钮固定螺丝无法压紧D型平面；再者是六角螺母的对边尺寸与拧紧空间，要保证面板背面留有足够的扳手操作空间，避免周边元件干涉螺母锁紧。内部结构的设计逻辑上，转轴与壳体之间会设置耐磨衬套，

　　降低长期旋转操作带来的磨损，延长机械寿命；滑动触片采用弹性金属材料，始终保持与电阻基片的稳定接触，即便在存在振动的工业设备环境中，也不会出现接触不良导致的输出信号跳变；电阻体的线性度决定了角度与输出电压的对应精度，不同后缀型号可适配不同的总阻范围与线性公差，满足从普通参数调节到精密位置反馈的不同层级需求。从三维建模的角度来看，该模型完整还原了D型轴的截面特征、安装螺纹的牙型细节、六角螺母与定位台阶的配合关系、下部壳体的圆柱轮廓，结构工程师在进行面板布局设计时，可以直接将该模型调入装配体，提前核验开孔位置、轴端伸出长度与周边旋钮、按钮的操作间距，避免在实物装配阶段才发现元件干涉、操作空间不足等问题。在进行设备维护时，这类标准化电位器也具备良好的互换性，只要安装尺寸、轴型、总阻值与电气特性匹配，即可直接替换失效元件，不需要对面板结构进行二次修改。在一些需要将直线位移转化为旋转角度的检测场景中，还可以通过连杆、齿轮齿条机构与该电位器的驱动轴连接，将直线运动转化为转轴的旋转，进而实现位移量的间接检测，大幅拓展了元件的使用场景。
