6-9mm蜗杆式柔性内径软管卡箍

　　在流体管路布设现场，这类蜗杆式软管卡箍的使用频率非常高。它主要用于把柔性软管紧固在硬管接头上，防止介质输送过程中松脱、渗漏。适用的软管内径区间为6-9mm，常见于气动支路、冷却水管、燃油细管、低压润滑管路以及实验台小口径管路的连接固定。

　　从结构上看，该卡箍由环形钢带、蜗杆调节头和锁紧壳体组成。钢带并非简单闭合圆环，而是带有连续开槽，这些槽口与蜗杆齿啮合。转动蜗杆时，钢带沿圆周方向被逐步收紧，从而改变卡箍有效内径。相比螺钉压紧式卡箍，蜗杆结构的调节行程更长，对6-9mm范围内不同壁厚、不同材质软管的适应性更好；操作者只需用螺丝刀或小型扳手旋转头部，即可获得较稳定的预紧力。

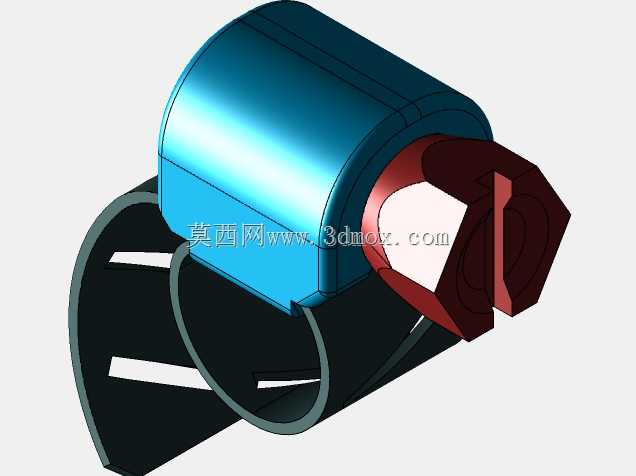

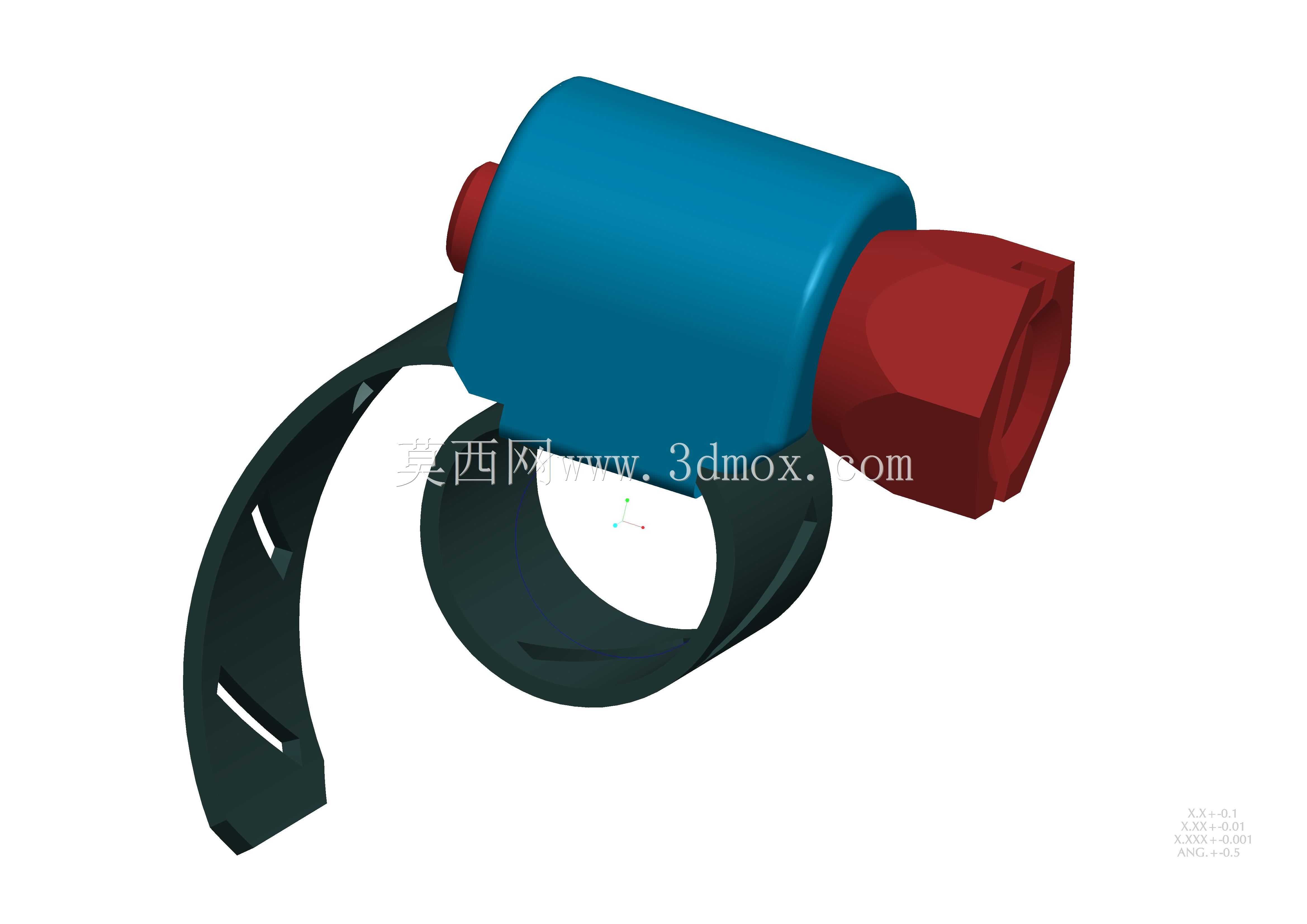

　　设计这类零件时，首先要关注的是夹持边界。6-9mm不是单一固定直径，而是一个适配区间，因此钢带展开长度、槽节距和蜗杆行程必须匹配。若最小闭合直径过大，会导致小口径软管夹不紧；若最大张开直径不足，则无法套入较粗软管或接头。模型中钢带两端穿入壳体后形成闭环，蜗杆安装在红色壳体内部，蓝色部分对应外部防护或握持区域，整体轮廓在装配后会占用接头周围一定径向空间。

　　实际安装时，卡箍应布置在软管插入接头后的有效包覆段内，尽量避开软管端部过近位置，以减少软管被边缘切割的风险。钢带内侧与软管外壁接触，收紧后产生均匀环向压力。对于橡胶、硅胶等较软材质，预紧力不宜一次过大；蜗杆式结构的优势就在于可以微量回调，避免局部应力集中造成软管早期开裂。对于尼龙或增强软管，则需要更大抱紧力，以抵抗管路内压产生的轴向退出力。

　　从三维建模角度看，该模型的难点不在复杂曲面，而在机构关系的准确表达。钢带需要按实际弯曲半径成型，槽口间距要与蜗杆齿距对应；蜗杆头部的驱动特征要符合工具操作空间；壳体与钢带之间需保留合理间隙，保证转动调节时不发生干涉。若用于数字样机，还应把卡箍安装后的最大外轮廓纳入管路干涉检查，尤其是在密集阀岛、小型传感器附近，卡箍头部往往比软管本身更占空间。

　　在设备维护场景中，这类卡箍还承担可拆卸连接的作用。管路需要更换时，松开蜗杆即可释放钢带，不必破坏软管。与一次性扎带相比，它可重复使用，预紧力也更可控；与焊接式、扣压式接头相比，它对现场工具要求低，适合小批量装配和售后维修。

　　该结构的尺寸边界直接决定选型。适配6-9mm内径软管时，还需同时考虑软管外径和接头外径。因为相同内径软管会因壁厚不同导致外径变化，卡箍夹紧的实际对象是软管外壁，所以选型不能只看内径参数。模型所表达的闭环周长和调节范围，可用于校核特定软管接头组合是否落在安全夹紧区间内。

　　总体而言，这种蜗杆式软管卡箍结构紧凑、调节连续、装拆方便，适用于低压流体管路中对密封和拉脱力有要求的连接部位。其三维设计需要同时体现钢带柔性环绕、蜗杆驱动、壳体限位和安装空间，才能为后续装配仿真、管路布置和备件选型提供可靠依据。
