十圈等距圆柱螺旋压缩弹簧三维设计

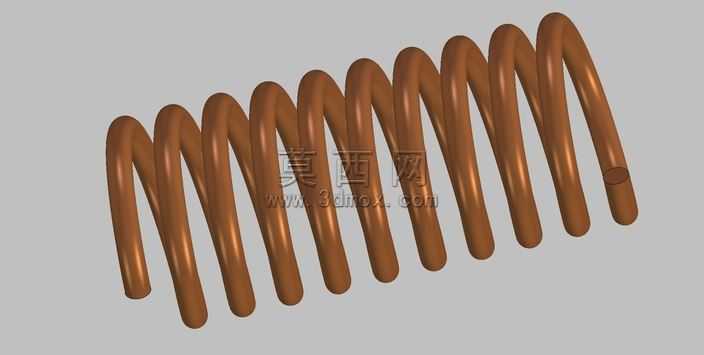

本作品为等距圆柱螺旋压缩弹簧的三维参数化设计成果，建模阶段以机械设计标准中螺旋弹簧的核心参数为基准，先确定弹簧中径为150毫米、簧丝截面直径适配常规压缩弹簧的载荷需求、螺距固定为20毫米、有效工作圈数为10圈的核心参数，通过三维建模软件的螺旋线扫描功能完成主体结构生成：首先绘制垂直于弹簧中心轴线的基准面，在基准面上绘制与簧丝直径一致的圆形截面草图，再以弹簧中心轴线为引导生成参数化螺旋线，将圆形截面沿螺旋线路径进行扫描切除与实体合并，得到连续无断点的螺旋簧体结构。建模过程中严格校验螺旋升角的一致性，保证每一圈簧丝的间距完全相等，避免出现螺距偏差导致的弹簧受力不均问题，同时对弹簧两端的支撑圈进行了端面磨平的结构处理，让弹簧在受压时两端可以与安装基面完全贴合，保证受力方向与中心轴线重合，减少侧向分力带来的弹性失效风险。材质渲染阶段选用了弹簧钢常用的氧化处理棕褐色外观质感，调整材质的粗糙度与金属反光参数，还原金属弹簧经过表面氧化处理后的哑光金属质感，既清晰展现簧丝的圆柱截面轮廓，也直观呈现每一圈螺旋的排布形态。结构设计上完全遵循通用压缩弹簧的设计规范，有效圈数的设置匹配常规工况下的弹性变形行程需求，150毫米的外径尺寸适配大尺寸安装空间的弹性缓冲、复位、储能场景，20毫米的等距螺距保证弹簧在额定压缩行程内不会出现圈间碰擦，保障弹性系数的稳定性。整体建模过程采用全参数化驱动逻辑，所有核心尺寸均可通过参数表直接调整，方便后续根据不同的载荷、安装尺寸需求快速修改生成对应规格的弹簧模型，无需重新绘制草图与路径，大幅提升通用机械零部件的设计复用效率，模型的结构精度完全满足机械装配仿真、工程图导出、3D打印样件验证等多场景的使用需求，可直接用于通用机械设备的弹性部件装配设计环节。
