五合一多功能LED警示照明灯具结构

　　这款五功能LED灯具的结构方案，最初是围绕工业现场小型声光指示与局部补光一体化需求展开的。在自动化产线、设备操作台、仓储分拣位、安防监测点位等场景里，传统单一指示灯只能传递状态信号，遇到昏暗工位还要额外加装照明条，既挤占安装空间，也增加布线与维护点。该结构把多种发光模式整合在同一壳体内，可同时承担状态警示、边界提示、局部照明等作用，适合与传感检测单元配合使用：当传感器检测到物料到位、门限开启、异常越界或设备待机等状态时，灯具通过不同亮灯逻辑给出直观反馈，操作人员无需靠近控制柜即可判断工位状态。

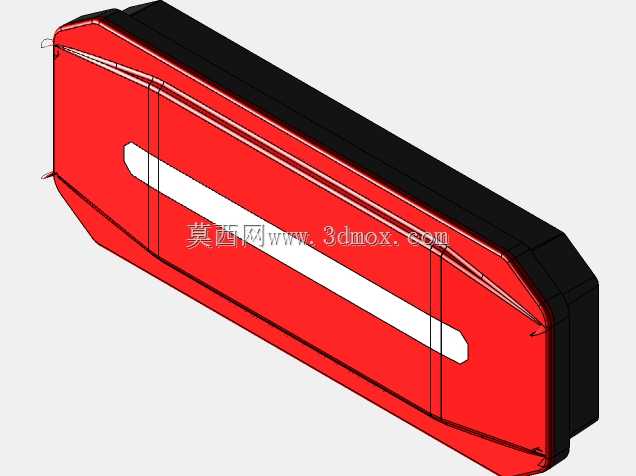

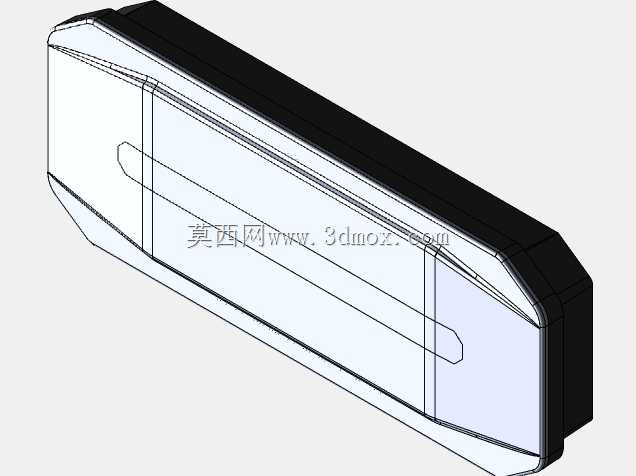

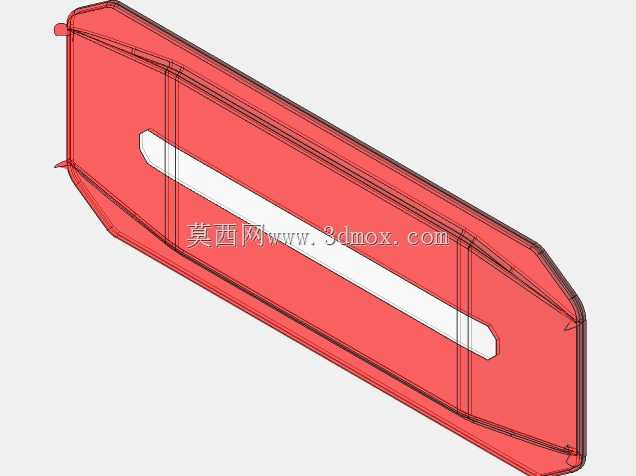

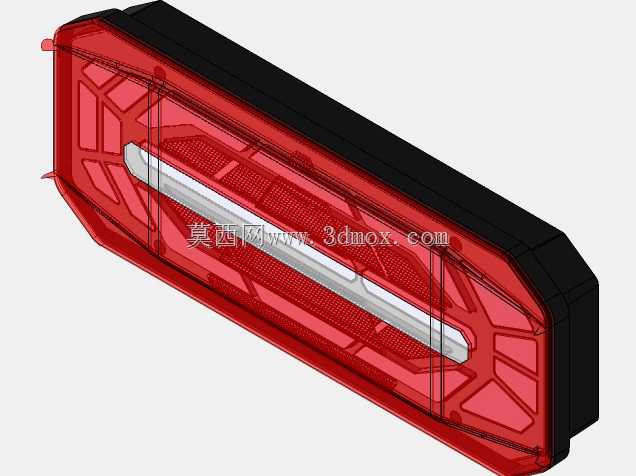

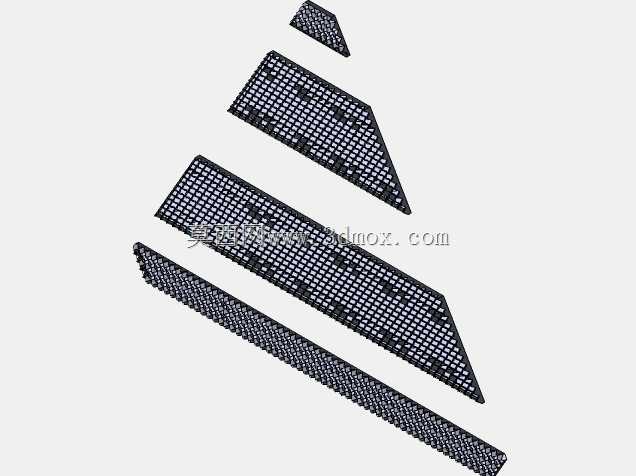

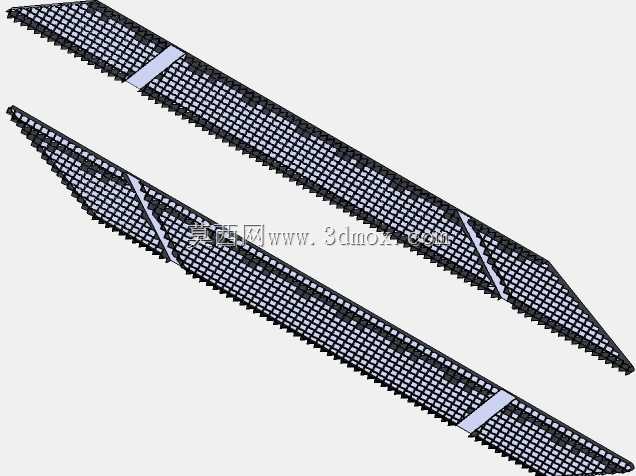

　　从壳体造型看，整体采用切角长条形布局，外轮廓做了多边形收边，而非简单直角盒体。这种处理并不只是外观考虑：切角面能够扩大侧向光线扩散范围，减少灯具两端的照明暗区，同时在设备面板或支架上安装时，边角不易与相邻线缆、护罩发生干涉。壳体中部设置长条形透光区，光源板沿长度方向排布，使光线形成连续均匀的出光带；外圈红色半透明区域用于警示信号透射，中部白色区域承担更高亮度的照明输出，两部分在结构上分层固定，避免不同颜色光线串扰。内部筋位沿光源板四周布置，既为PCB提供支撑柱，也能增强薄壁壳体的刚性，减少长期受热后的翘曲风险。

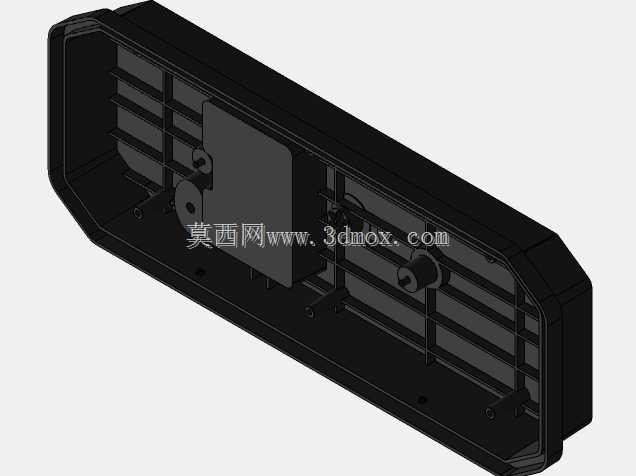

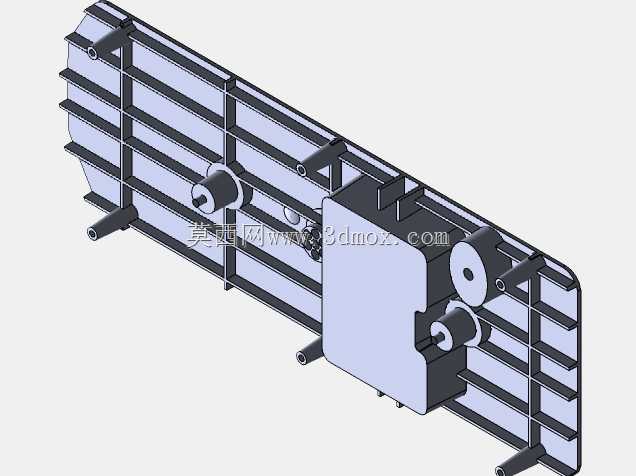

　　设计过程中需要同时兼顾光学、散热和装配边界。灯具属于长时间通电件，即使LED功耗不高，在密闭壳体内仍会积累热量，因此壳体内部预留了光源板与外壳之间的贴合面，便于通过壳体把热量缓慢散出；固定柱位置避开高亮灯珠正下方，防止螺丝柱形成局部阴影。透光罩与底座采用卡扣加螺柱的组合方式，卡扣负责预装定位，螺柱提供长期连接可靠性，这样在批量装配时可以先扣合再锁付，提高生产线组装效率。出线位置设在壳体端部一侧，能够适配设备框架内常见的走线方向，避免线缆从底部伸出后与安装面挤压。

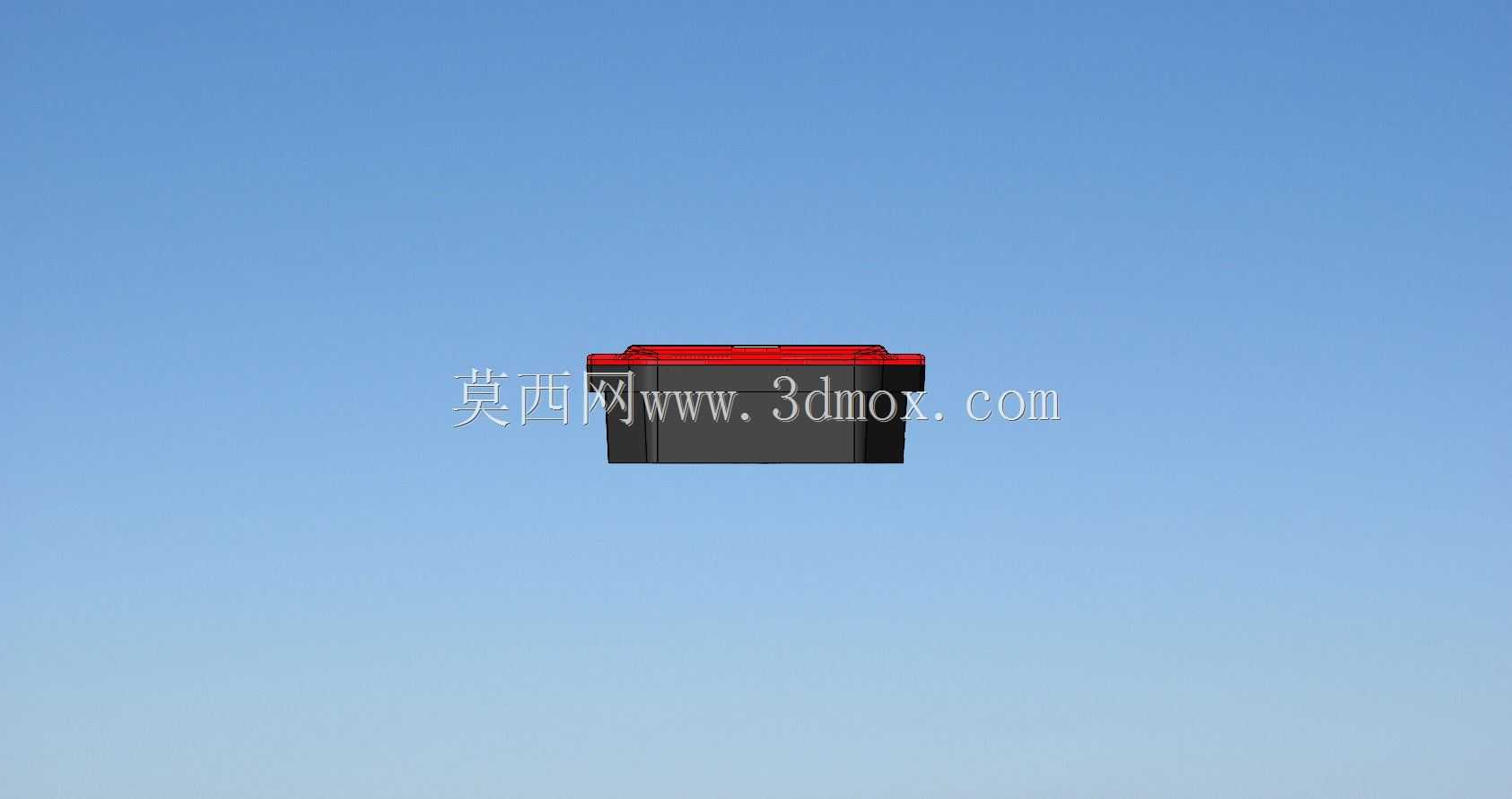

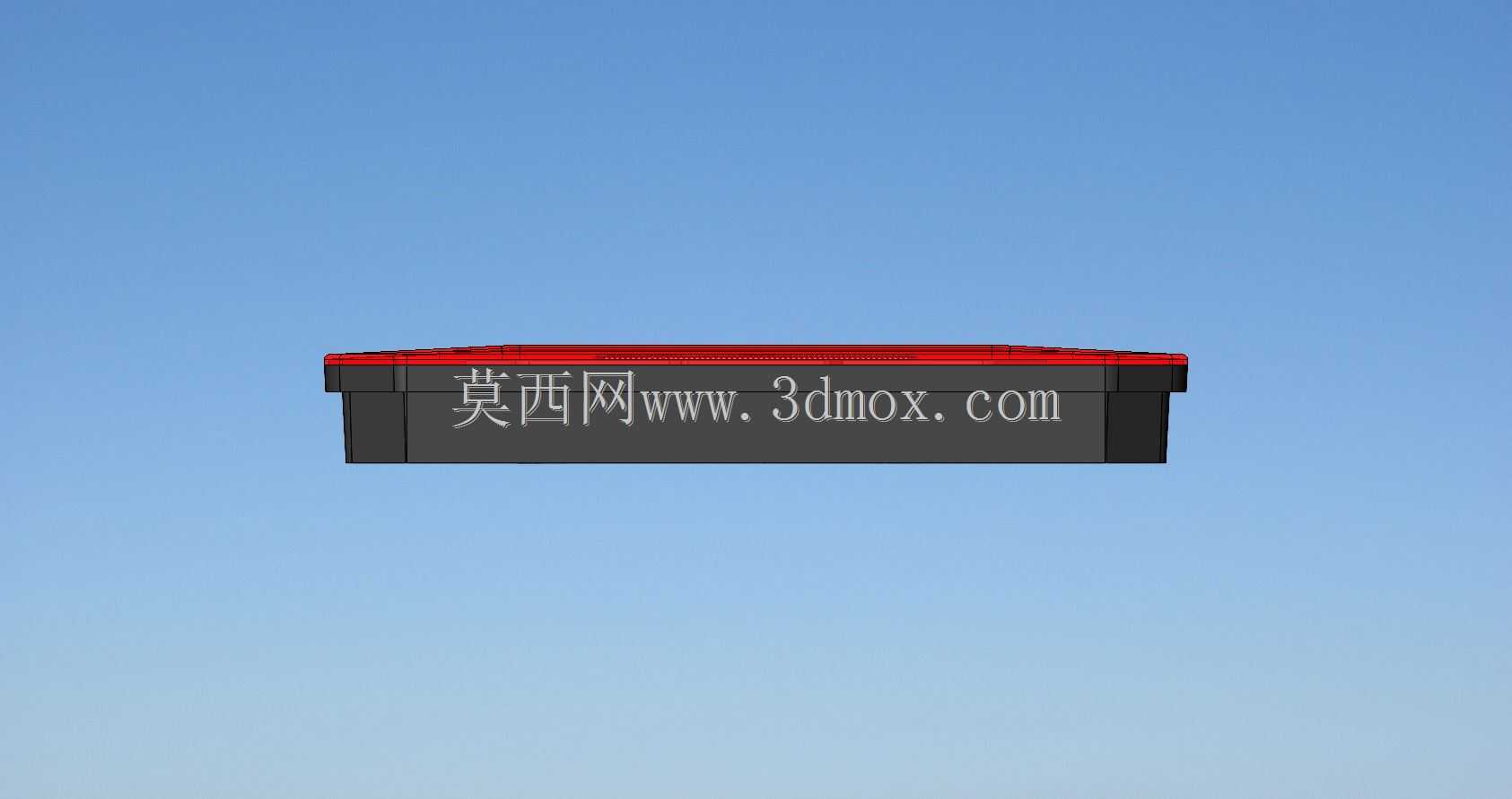

　　在安装边界上，该灯具偏向紧凑型面板或支架固定，长度方向适合布置在设备横梁、操作工位上方或检测站侧面。安装孔位需要与设备钣金、铝型材或支架预留位置对应，设计时应在灯具两端保留接线和手拧螺丝的操作空间，不能把长度尺寸直接顶满安装区。若嵌入面板安装，面板开口除了匹配外轮廓，还要考虑透光罩与面板之间的限位台阶，防止灯具受振动后移位；若采用表面安装，则底部需要留出线槽或线缆弯曲半径，避免电源线被壳体压死。高度方向上，由于壳体较薄，它对设备外部轮廓影响很小，适合用于对安装空间敏感的传感检测工位。

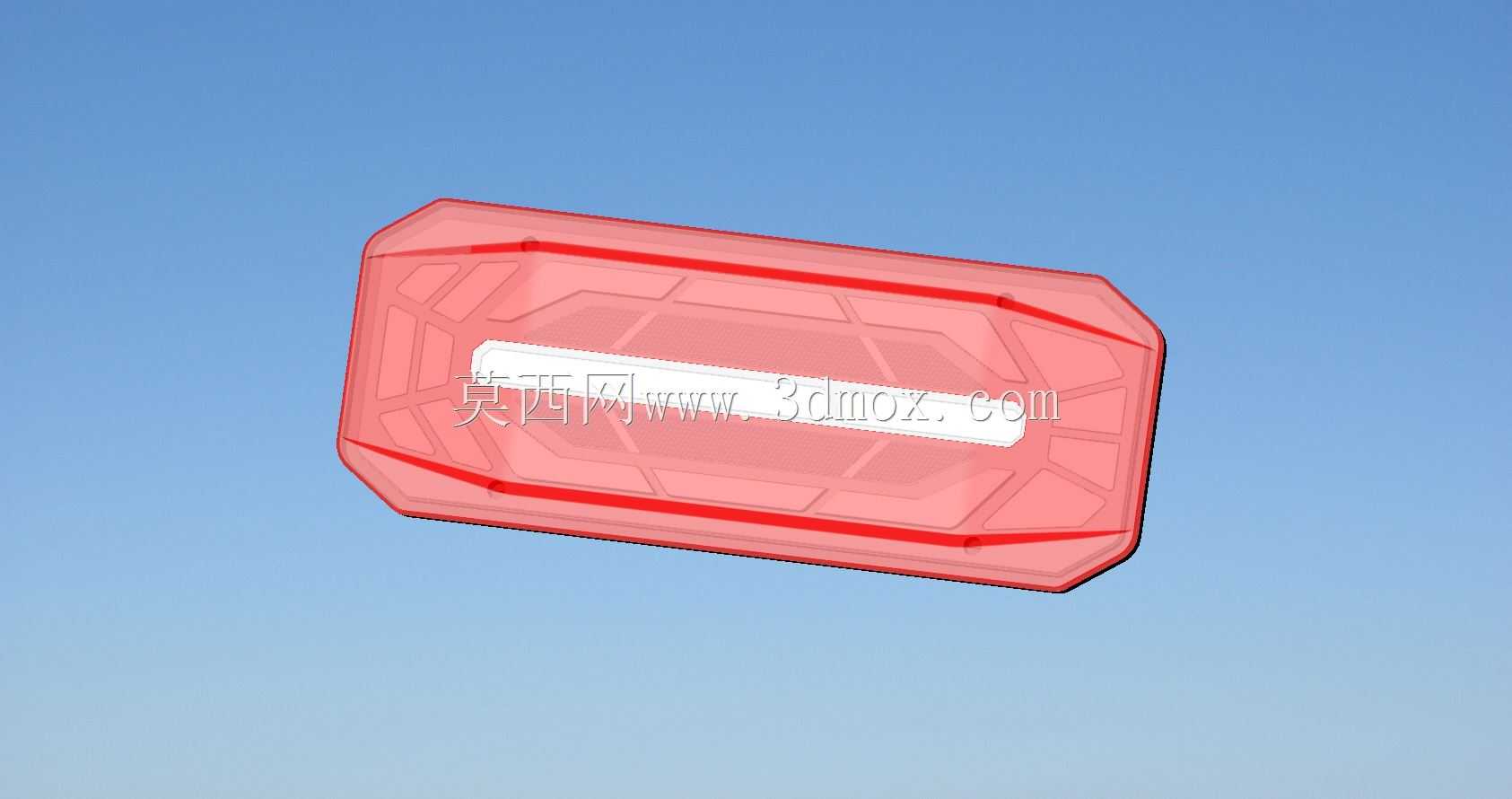

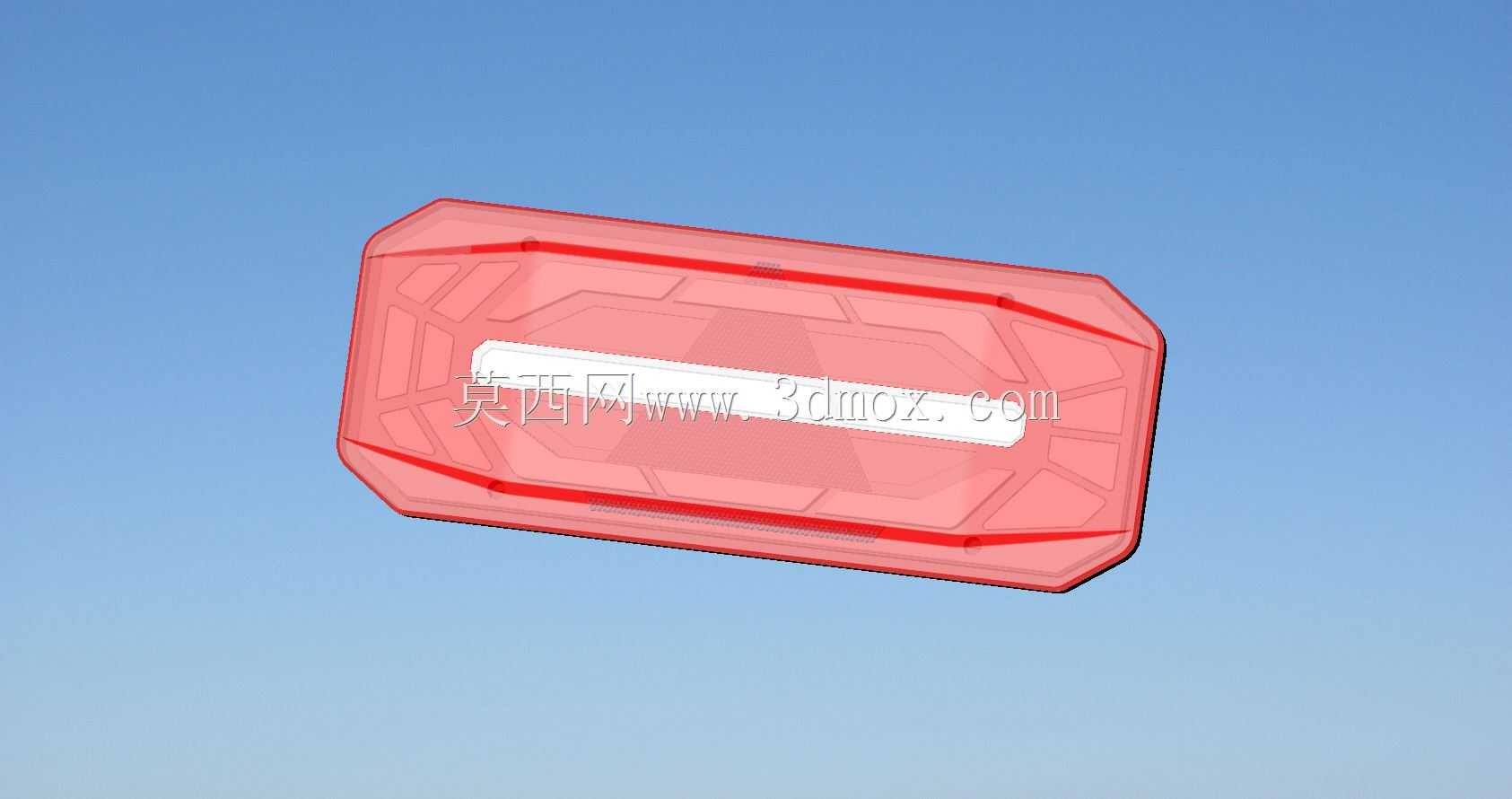

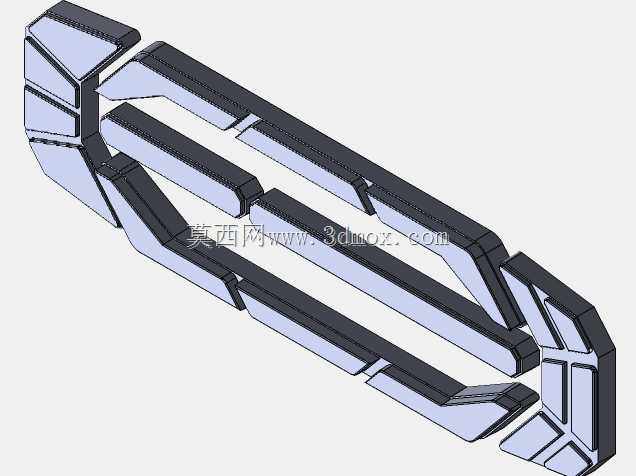

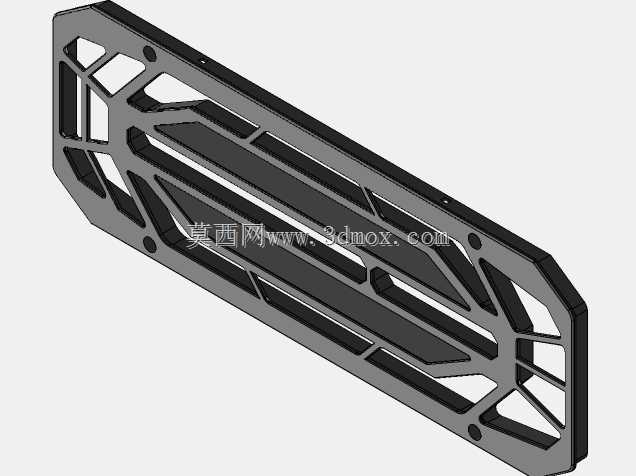

　　功能实现的重点在于多模式光路分区。红色区域适合报警、故障、待机等待等醒目标识，白色长条区域适合读取标签、观察工件位置或补充操作面照度。两种区域共用同一外壳，却通过内部隔光结构控制光线走向，使警示状态下红色信号不会被白光冲淡，照明状态下白光也不会产生明显偏色。对于结构工程师而言，这类模型的价值不只在外形，更在于它体现了小型机电产品常见的设计约束：光源排布、透光件壁厚、壳体强度、安装方式、线缆走向以及与周边传感设备的协同，都需要在同一套壳体中平衡。建模时需要特别关注卡扣、螺柱、透光罩配合面和内部隔光筋的位置，这些细节直接决定后续样机装配是否顺畅，也决定灯具在振动、温变和长期点亮环境下的稳定性。
