桌面休闲滑雪球游戏装置设计

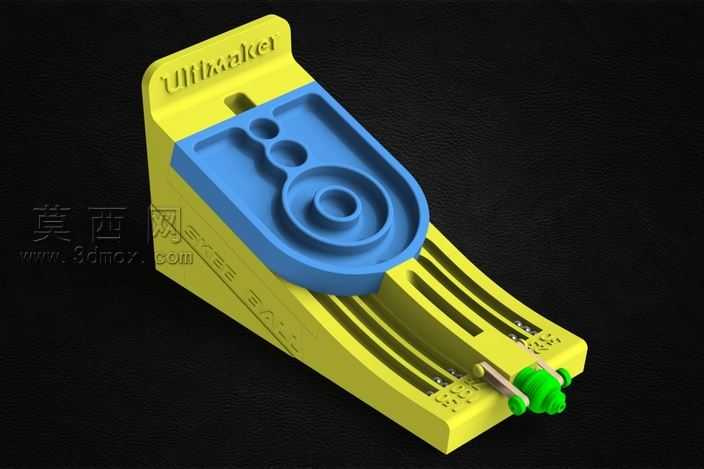

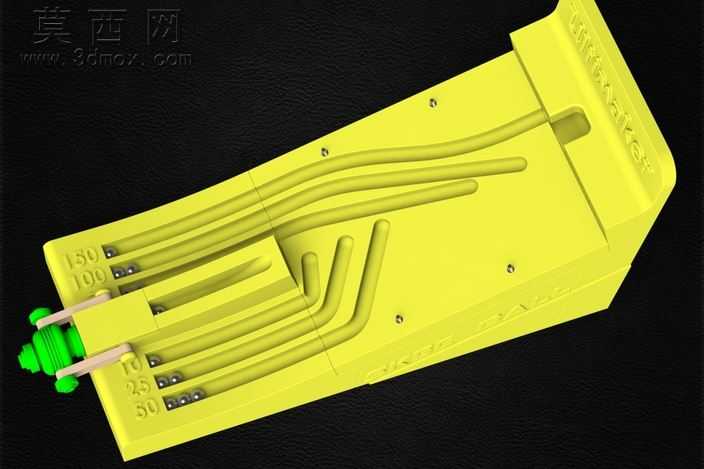

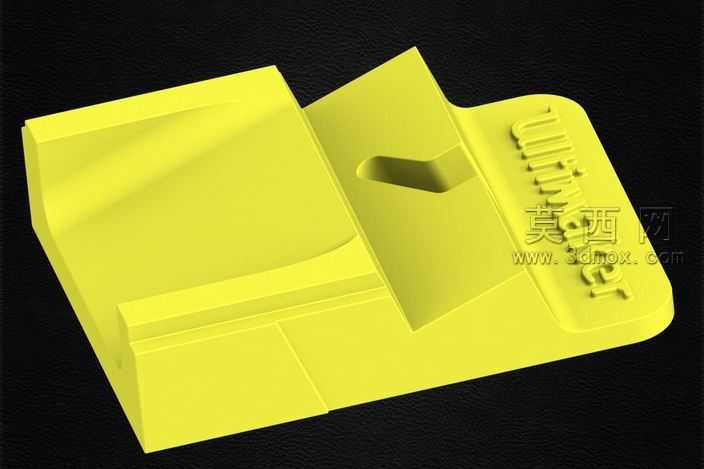

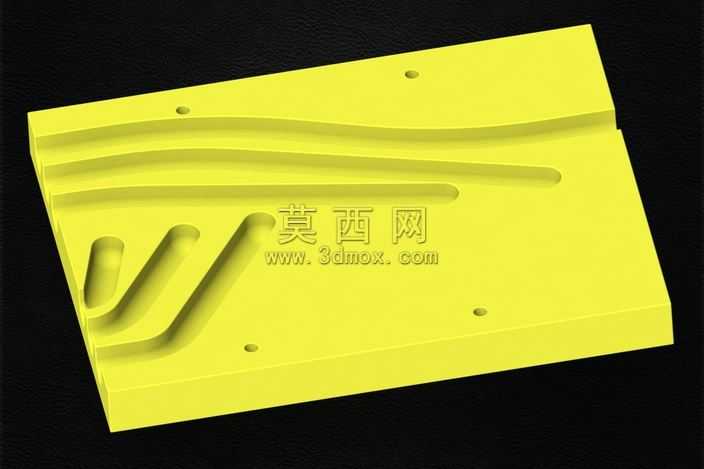

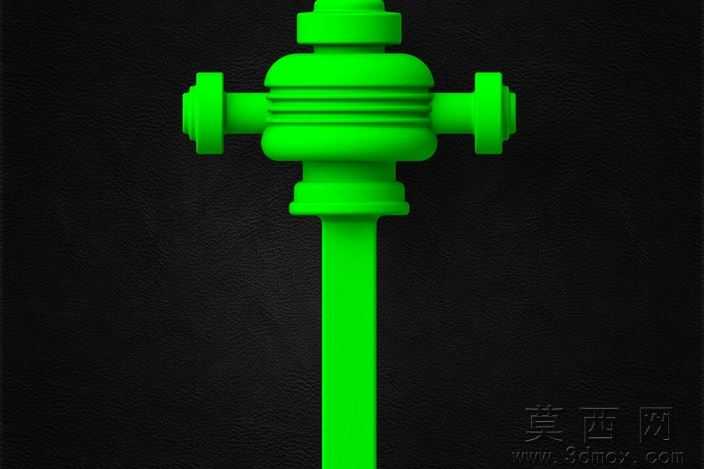

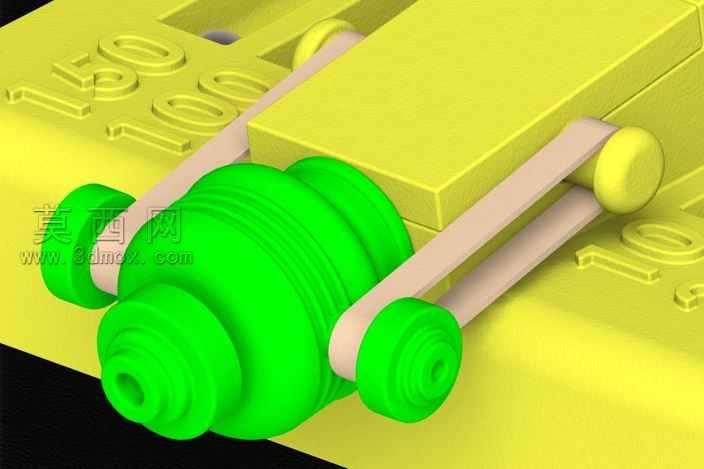

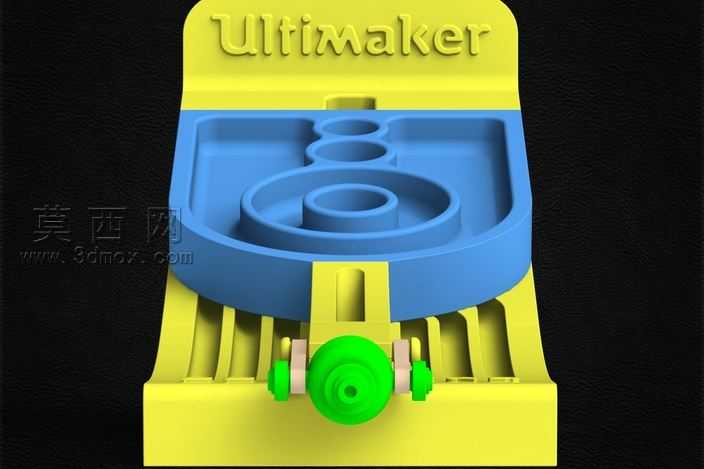

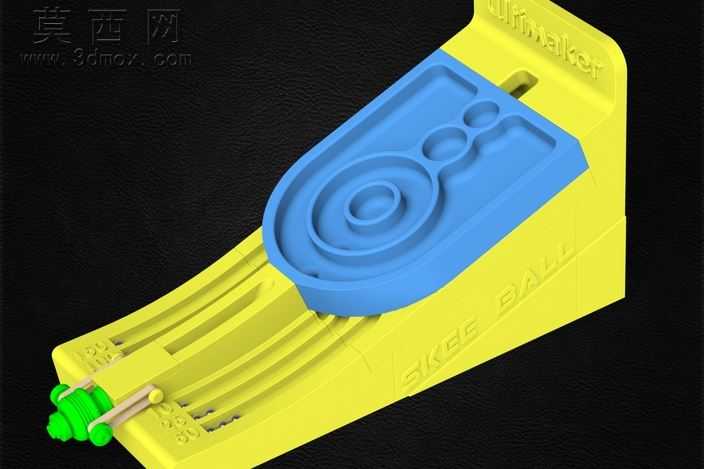

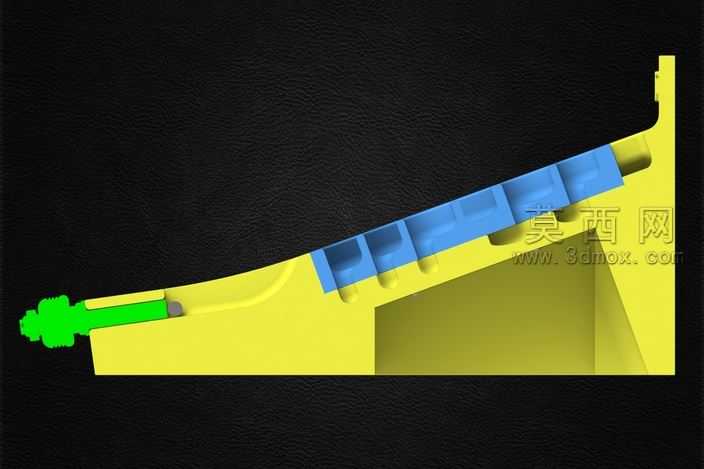

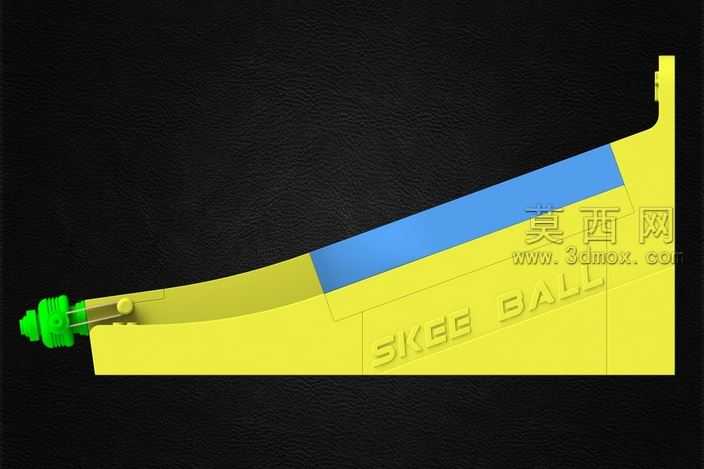

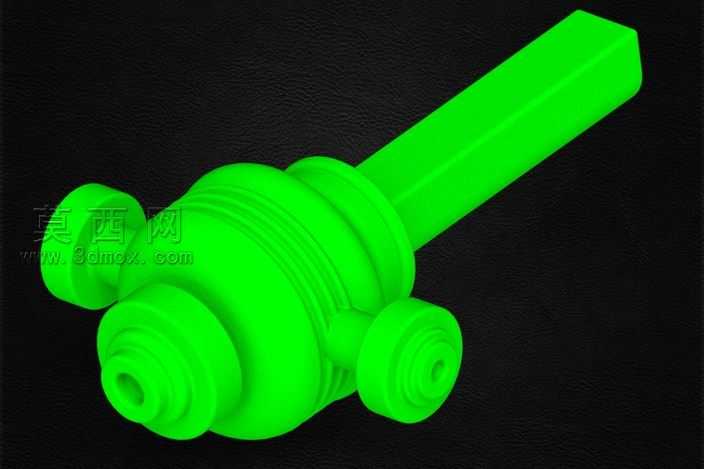

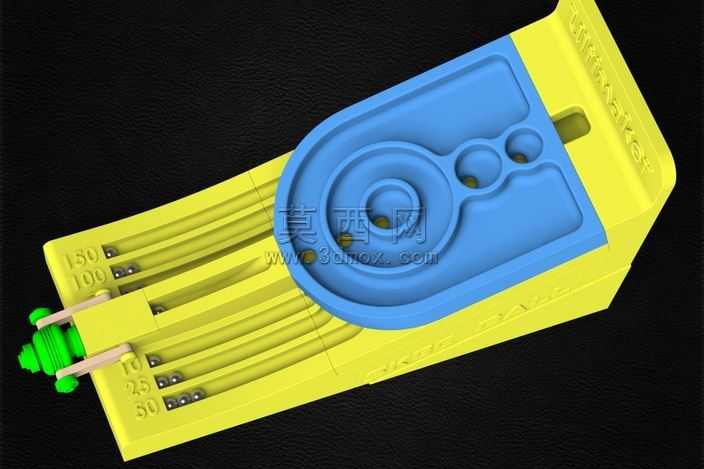

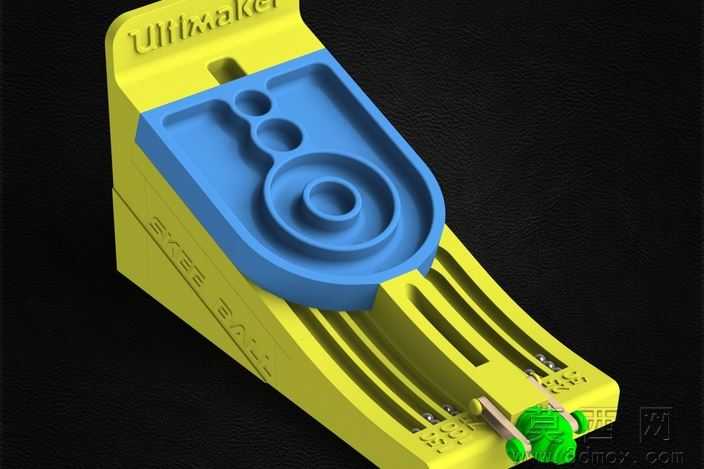

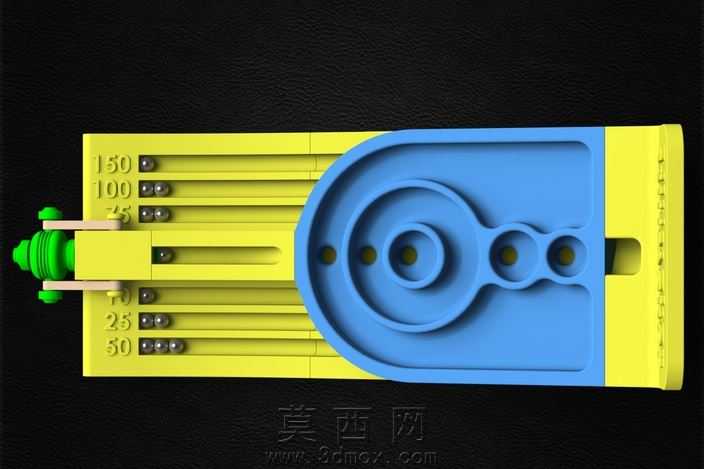

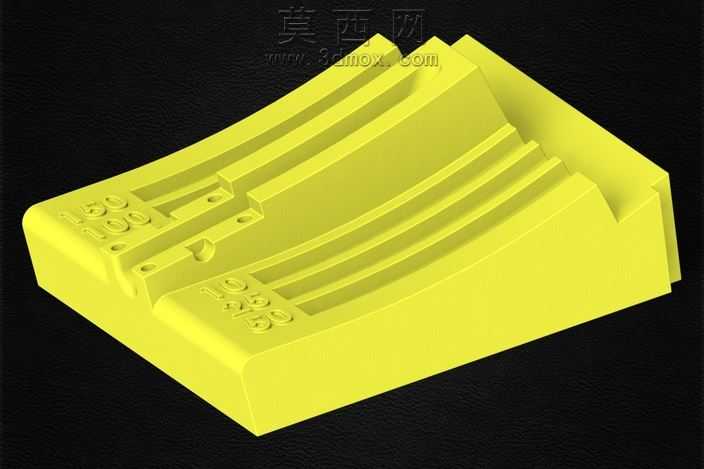

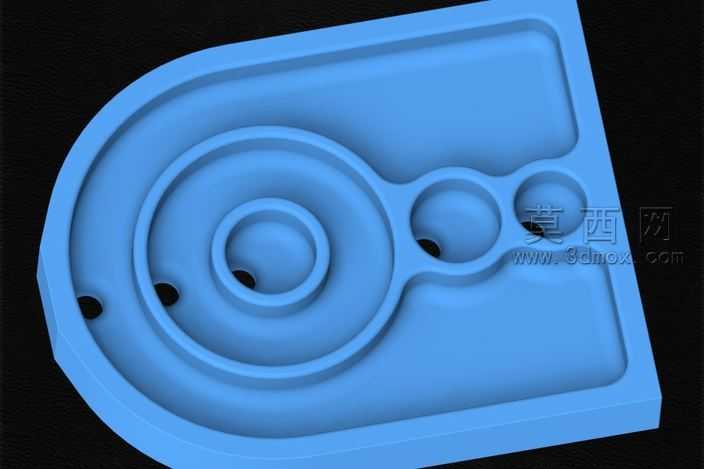

该作品为适配桌面摆放的休闲滑雪球游戏装置，整体采用模块化结构设计，可通过3D打印完成全部结构件的制作。建模阶段采用参数化设计思路，将整体装置拆分为底座支撑、滑行轨道、弹射触发、计分卡位四个独立功能模块，各模块之间通过定位卡槽与螺丝孔位实现精准装配，降低打印与组装的难度。外观造型采用斜置一体式底座设计，底座主体为亮黄色结构件，上部嵌合蓝色滑行轨道面，轨道末端设置绿色弹射触发组件，色彩区分清晰，既提升视觉辨识度，也方便使用者快速识别不同功能区域。轨道面采用螺旋引导加直道滑行的组合结构，螺旋区域设置多层环形限位槽，可对滑行球体的初始运动轨迹进行引导，直道区域开设多条镂空减重槽，在减少打印耗材消耗的同时，也可直观观察球体的滑行状态。弹射结构采用橡皮筋蓄力加柱塞触发的设计，通过两个普通橡皮筋提供弹射动力，柱塞与底座的配合面做了顺滑倒角处理，避免卡滞问题，触发后球体沿轨道滑行最终落入对应计分卡槽，可自动完成回球，无需手动捡拾球体。材质设置上，主体结构件采用哑光塑料材质，分别赋予黄、蓝、绿高饱和度纯色材质，轨道接触面设置轻微磨砂质感，提升球体滑行的摩擦力控制，弹射组件的金属轴件赋予金属质感，橡皮筋赋予弹性橡胶材质，渲染阶段采用深色背景搭配柔和侧光，突出装置的结构层次与色彩对比，清晰展现各部件的装配关系与细节特征。设计过程中充分考虑3D打印的工艺特性，所有结构件均做了免支撑优化，悬空部位添加了自支撑角度设计，打印完成后仅需简单去除毛刺即可完成组装，配套的球体可采用标准0.375英寸轴承球替代，进一步提升装置的使用手感与耐用性，整体结构紧凑，占用桌面空间小，兼具休闲娱乐与桌面装饰属性。
