奥迪A3前照灯调节器水平电机固定夹

　　在乘用车主灯系统中，水平调节机构用于维持近光截止线高度，避免车辆载荷变化或悬架俯仰造成眩目。该固定夹正是服务于这一功能链路的小型结构件，位于前照灯壳体与水平调节电机之间，承担定位、夹持和传力边界约束作用。它并不直接参与光轴角度计算，却决定电机输出端能否稳定抵靠调节球头或推杆，因此在灯具装配、售后维修以及替代备件设计中都具有实际意义。

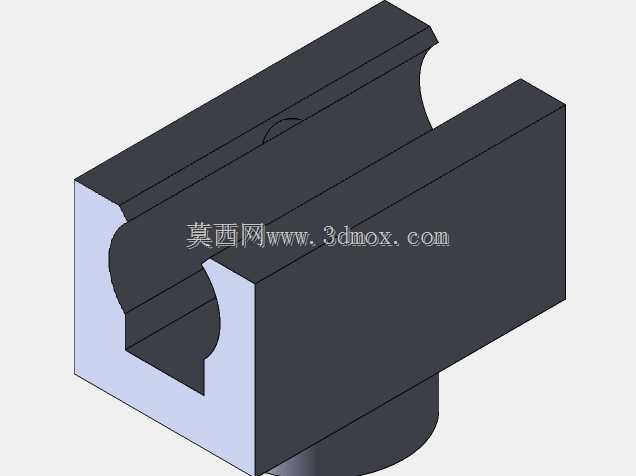

　　从结构形态看，零件主体为块状夹持座，一侧开设近似C形或U形的包容槽，用于容纳电机圆柱段或连接颈部；槽口两侧形成弹性或半刚性卡爪，使电机能够沿侧向压入，并在装配后限制径向脱出。底部或侧部延伸出的凸台、止口和贴合面，则用于与灯壳上的安装柱、筋位或凹槽配合。这样的布局不是为了外观，而是为了在有限灯具内腔里完成快速装配：工人无需额外螺钉即可将电机压入夹座，夹座再通过周边边界卡接或定位到灯体，减少紧固件数量并缩短装配节拍。

　　设计这类夹座时，首先要确认被夹持电机的外径、槽口宽度、卡入行程和保留间隙。槽口过紧会造成装配力过大，长期压迫电机壳体；过松则会在车辆振动中产生旷量，表现为灯光抖动或调节回差。C形开口的圆弧段应与电机外圆保持足够包角，使接触应力分布在较大面积上，而不是集中在两条棱边。若材料为塑料，还需考虑脱模斜度、壁厚均匀性和卡扣根部圆角，避免在反复拆装或低温环境下出现脆裂。图中零件呈现出较厚实的主体和清晰的开槽，说明其优先考虑夹持刚性与定位稳定性，而非追求轻量化。

　　安装边界方面，该夹座需要同时满足三组关系：其一是与水平电机的配合边界，包括轴向止挡、周向防转和径向抱紧；其二是与前照灯壳体的配合边界，包括定位面、限位筋和可能存在的卡接脚；其三是与调节执行端的运动边界，保证电机推杆或球头在伸缩过程中不与夹座发生干涉。实际建模时应把灯具壳体局部安装面、电机外形包络和调节行程一起放入装配体校核，而不是孤立绘制单个零件。尤其在水平调节过程中，电机会随推杆反力产生微小偏转，夹座必须允许这种受控运动，同时不能让电机整体位移过大。

　　在车辆使用场景中，前照灯区域会经历发动机舱热辐射、夜间灯具自热、洗车水雾、道路盐雾以及持续振动。固定夹虽然小，却处于这些载荷的交汇位置。材料选择通常倾向于具备一定韧性、耐温和耐老化性能的工程塑料；若用于维修替换件，则还要兼顾打印或小批量加工的可行性。结构上应避免尖角应力集中，卡扣根部设置圆角，厚壁区域适当减薄以降低收缩变形。对于售后替代件而言，由于原厂往往不单独提供该夹座，插座或夹爪损坏后可能需要更换更昂贵的灯具或调节装置，因此准确复刻安装尺寸和夹持特性就显得尤为关键。

　　从三维建模角度看，该零件适合采用实体特征方式构建：先建立主体块，再通过拉伸切除形成C形夹持槽，随后处理底部凸台、侧向开口和局部加强筋。建模时不应只追求视觉相似，而应把功能尺寸逐层落实，例如夹持孔中心到安装面的距离、槽口有效宽度、卡爪厚度、主体高度以及与灯壳筋位对应的避让空间。装配验证阶段可做简化的干涉检查和插拔方向分析，确认电机能够从设计方向装入，且装入后被止挡面限制到正确深度。

　　该固定夹适用于汽车灯具结构设计、车灯维修替换件开发、水平调节电机安装方案验证等场景。它提醒结构工程师：灯具调节系统的可靠性不只取决于电机本身，也取决于这些看似不起眼的连接零件。一个夹持槽的弧度、一条筋位的厚度或一个开口的方向，都可能影响整车灯光稳定性、维修成本和装配效率。
