工业方管框架实木课桌椅组合结构

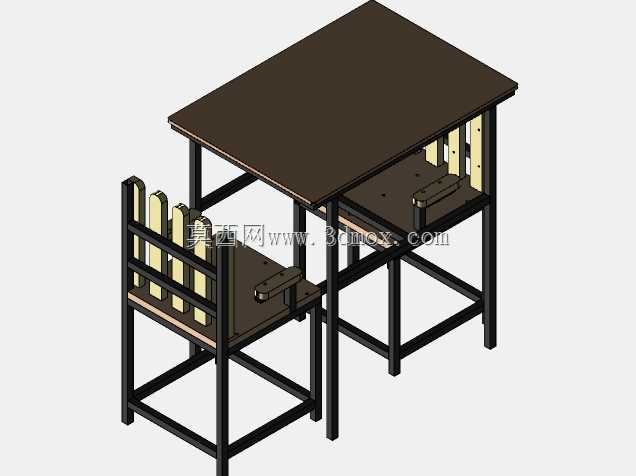

　　这套钢木结合的连体桌椅采用一寸工业方管作为主承力骨架，整体结构把桌面支撑框架与座椅支撑框架在侧部连为一体，省去现场分别摆放对位的环节，常见于实训工位、紧凑教学空间、车间临时记录点以及小型作业间。框架全部采用封闭矩形截面管材拼接，立柱从地面一直延伸到桌面底部，在桌下与椅面下方分别设置横向拉结管，形成两个上下叠放的矩形框格。这种布置让桌椅在受到前后方向推力时，不会出现单桌或单椅独立翘动的情况，侧向力能够通过连体底框直接传递到地面四个支脚。桌面与椅面均使用平板实木基材，边缘保持平直，没有额外做弧形封边，板面通过螺钉从下方锁在框架横梁上，后期如果板面磨损或被油污浸透，可以直接拆下面板更换，不需要切割或焊接主框架。椅背由数根竖向木条组成，

　　木条间隔排列，背后同样由方管横档托住，人靠上去时木条会产生轻微形变，相比整板靠背更透气，也能避免大面积板材在温湿度变化后起鼓开裂。座椅两侧设置了短小的扶手，扶手板固定在椅腿向上延伸的立柱上，位置刚好在坐姿肘部自然下垂的高度，既方便起立时手扶借力，也不会因为扶手过高而挤占桌下腿部空间。桌下保留了完整的中空区域，横梁布置在靠近膝盖以上的位置，双腿可以自然伸入，前后挪动椅子时不会被横档顶住小腿。由于桌椅连体，使用者不需要单独调整椅子与桌面的距离，坐下后胸前到桌沿的距离由框架尺寸固定，适合统一规格的培训场所，能够避免日常使用中椅子被随意拖走、摆放杂乱的问题。建模时骨架方管按照统一外径绘制，转角处采用对接焊缝形式，没有使用复杂铸件接头，

　　零件种类很少，下料时只需要定尺切割管材后打孔即可。实木面板在模型中保留了均匀厚度，孔位对应下方横梁中心线，装配关系清晰，出工程图时可以直接统计每根管材的长度与每块板的外形尺寸。支脚底部为平切管口，实际使用时可在管口内塞入橡胶脚垫，既能够补偿地面轻微不平，也可以避免方管锐边划伤地面，拖动时降低噪声。整体外轮廓在长宽方向都比较紧凑，连体底框的占地面积小于分开摆放一桌一椅所需的面积，通道预留时只需按整体外廓留出通行余量。安装边界方面，桌椅就位后不需要打膨胀螺栓固定，依靠自身框架重量即可保持稳定；如果用于多排并列布置，可在相邻框架侧面预留孔位，用连接件把多套装成排，进一步增强整体抗侧移能力。结构上没有设置抽屉或额外置物层，

　　目的在于保持下部开敞，便于清扫地面，也减少活动部件带来的维护点。桌面承载主要由四角立柱和中间横梁分担，板面在均布载荷下的挠度由下方横梁间距控制；椅面承受冲击载荷时，竖向力直接传至椅腿，再通过连体横档分散到桌侧立柱，整体受力路径短而明确。
