蓝色柄折叠式蝴蝶练习刀具结构设计

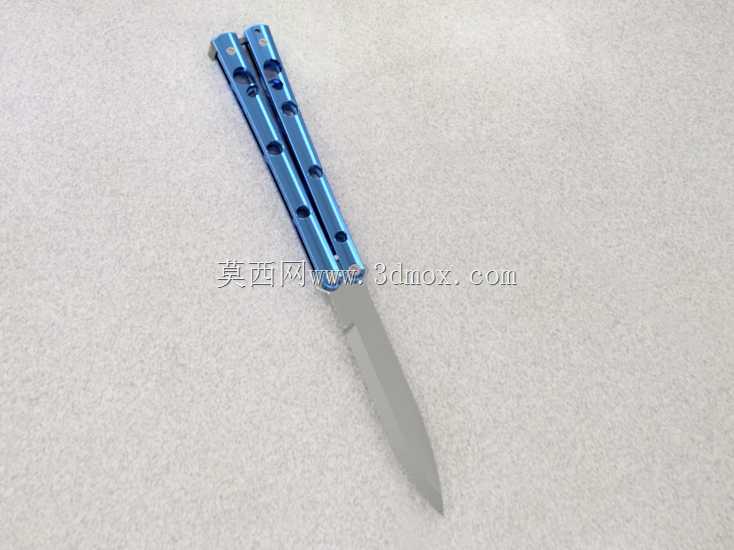

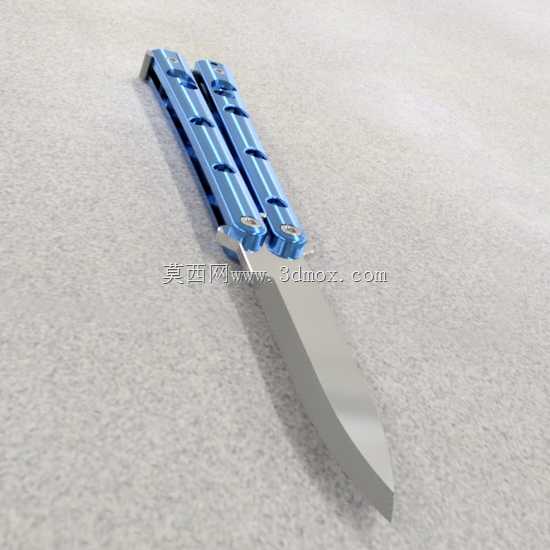

　　本次设计的折叠式蝴蝶刀具，核心面向五金工具、户外便携器具领域的结构应用场景，可作为日常拆封、户外简易切削作业的便携工具载体，也可作为刀具结构教学、折叠机构原理演示的实体参考模型。从实际使用需求出发，这类折叠刀具的核心功能是在非使用状态下将刃体完全收纳于两侧手柄之间，避免刃口外露造成误触划伤，同时通过双柄铰接的翻转结构实现快速展开，满足单手操作的使用需求。设计过程中首先确定了双对称手柄的布局方案，两侧手柄采用等长的金属型材结构，手柄表面开设多组圆形减重孔，在保证手柄结构刚性的前提下降低整体重量，同时提升握持时的防滑性能，避免手部出汗或沾附油污时出现打滑脱手的问题。刃体部分采用单锋尖刃结构，刃尖做锐角收窄处理，保证切削作业时的切入性能，

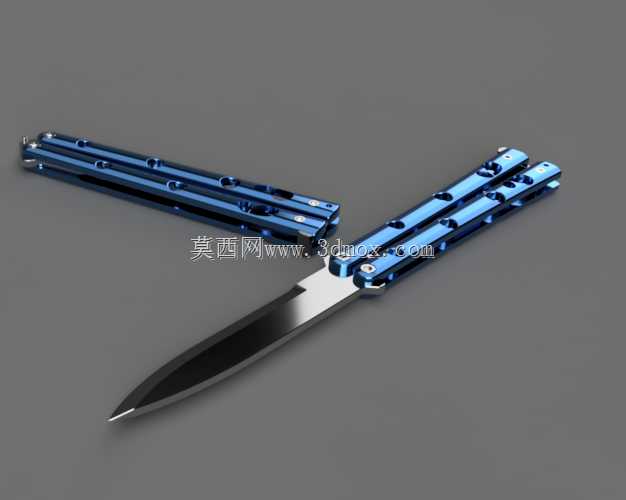

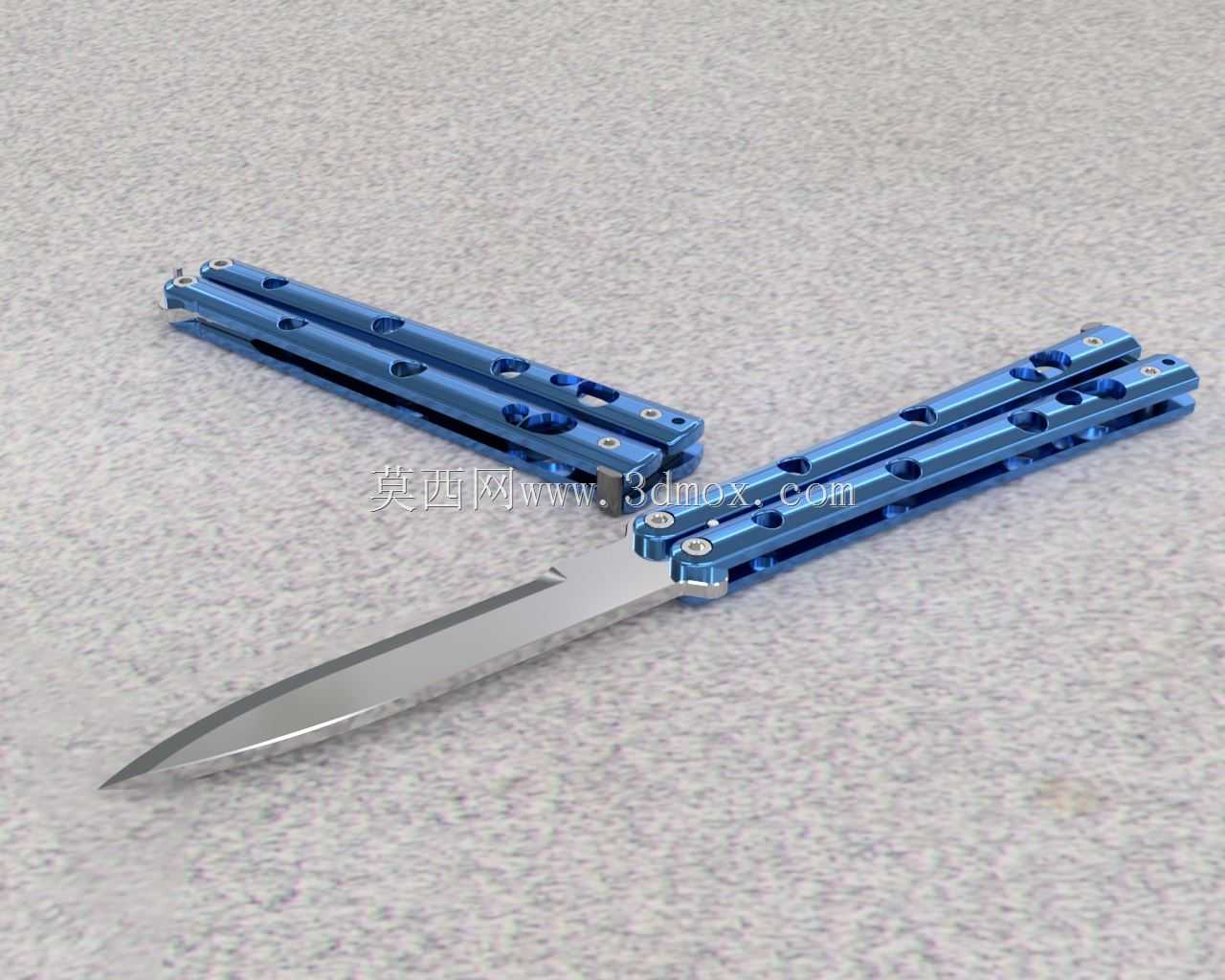

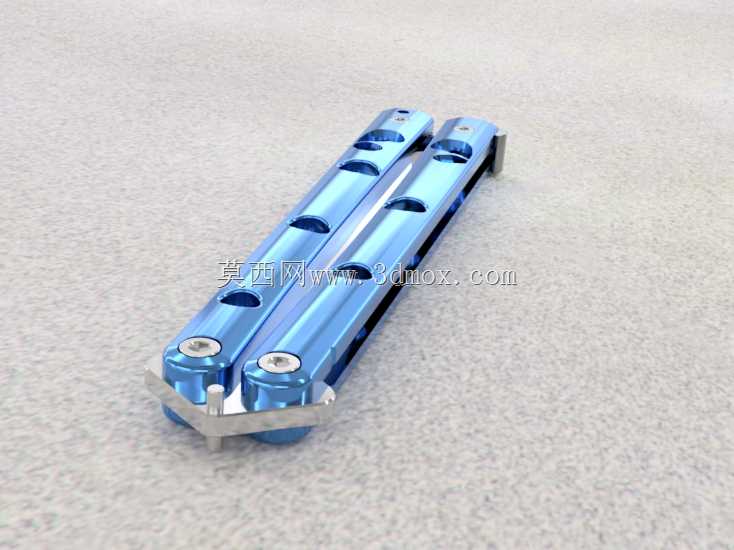

　　刃根位置设置铰接轴安装位，与两侧手柄的铰接端形成同轴转动副，转动副的配合间隙控制在0.02mm以内，既保证手柄翻转时的顺畅度，又避免间隙过大导致展开后出现刃体晃动的问题。两侧手柄的非铰接端设置有锁止卡槽，当手柄完全展开贴合时，卡槽可与刃根位置的定位凸台形成卡合限位，保证使用过程中刃体不会意外折回收纳状态，提升作业时的安全系数；当需要收纳时，只需按压手柄侧方的解锁按键，即可解除卡槽与凸台的限位，将两侧手柄沿铰接轴翻转包裹住刃体，完成收纳动作。外形尺寸方面，收纳状态下整体长度控制在135mm左右，展开状态下总长度为230mm，其中刃体有效长度为95mm，手柄握持段长度为120mm，握持段的截面做圆弧过渡处理，贴合人手握持时的掌心曲线，

　　长时间握持不会出现硌手的问题。安装边界上，铰接轴采用台阶式销轴结构，销轴两端与手柄外侧做沉头齐平处理，避免销轴突出手柄表面影响握持手感，同时销轴与手柄安装孔之间设置有薄型耐磨垫片，减少反复翻转过程中铰接位置的磨损，延长整体结构的使用寿命。手柄表面采用蓝色阳极氧化处理，既提升金属表面的耐腐蚀性能，避免长期使用过程中出现锈蚀问题，也通过差异化的颜色提升产品的识别度。从结构可靠性角度出发，设计过程中对铰接位置做了受力仿真验证，在刃尖施加100N的垂直载荷时，铰接轴的最大应力为187MPa，远低于常用结构钢的屈服强度，保证正常切削作业时结构不会出现变形或断裂问题。手柄的减重孔位置经过排布优化，避开了手柄受力的核心传力路径，

　　不会因为开孔导致手柄整体刚性下降，在手柄受到侧向挤压时，最大变形量控制在0.05mm以内，不会出现手柄弯折卡滞刃体的问题。这类折叠结构的设计逻辑同样可以延伸到其他便携折叠工具的开发中，比如折叠剪刀、折叠锯等产品，核心都是通过双柄同轴铰接的方式实现工作部件的收纳与展开，同时在展开位置设置可靠的锁止结构，保证使用状态下的结构稳定性。在三维建模过程中，所有铰接位置的配合面都做了公差匹配设计，转动副的接触面粗糙度要求控制在Ra1.6以下，减少翻转过程中的摩擦阻力，让开合动作更加顺滑。刃体与手柄之间的收纳间隙控制在1mm左右，既保证刃体可以完全收纳进两侧手柄形成的空腔内，又避免间隙过大导致收纳状态下刃体在空腔内晃动产生异响。
