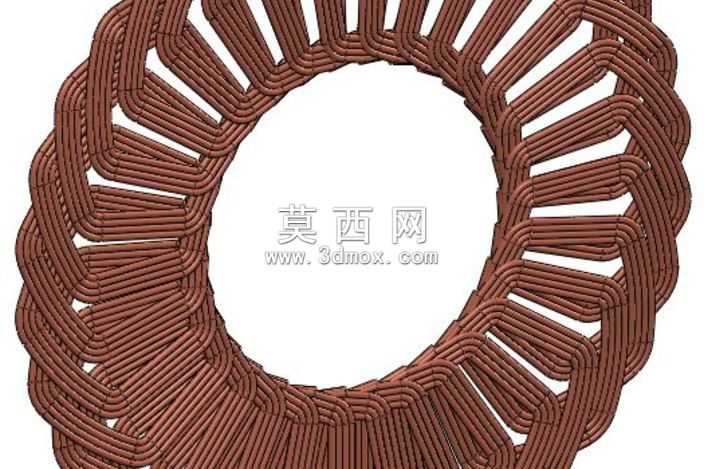

光盘式无刷直流电机绕组线圈结构

本模型为光盘类型无刷直流电机的绕组线圈结构，采用三维建模软件完成全参数化设计，整体呈现扁平环形的光盘式布局，完全区别于传统圆柱式电机绕组的排布逻辑。建模过程中首先确定环形绕组的内外径基准尺寸，以中心圆孔为定位基准，沿圆周方向均匀排布多组独立的线圈单元，每个线圈单元采用规整的矩形截面铜质线材绕制而成，通过精准的阵列约束保证所有线圈的间距、角度完全一致，避免出现绕组排布不均导致的电机运行抖动问题。材质渲染阶段，为线圈赋予紫铜材质，调整金属粗糙度与反射参数，还原漆包线外层绝缘漆的半哑光质感，同时通过分层渲染清晰展现每一组线圈的层叠绕制结构，直观呈现绕组的匝间排布关系。结构设计上，该光盘式绕组采用轴向磁通布局，线圈沿径向延伸的排布方式能够有效增大绕组与永磁体的作用面积，在相同体积下可提升电机的扭矩输出密度，扁平的环形结构也大幅压缩了电机的轴向安装尺寸，适配对安装厚度有严格限制的紧凑应用场景。建模时对每一组线圈的出线端做了规整的定位处理，预留出后续接线的排布空间，同时通过布尔运算校验线圈之间的间隙，避免出现结构干涉，保证后续生产装配时绕组可顺利嵌入定子基座。整体设计围绕轴向磁通无刷电机的性能需求展开，通过环形阵列的参数化建模方式快速完成多组线圈的排布，既保证了结构的对称性，也为后续调整线圈匝数、绕组角度等参数提供了便捷的修改基础，渲染后的模型可清晰展现绕组的绕制逻辑与整体布局，为该类扁平电机的结构验证、生产加工提供直观的三维参考。
