斯特林发动机专用汽缸结构设计

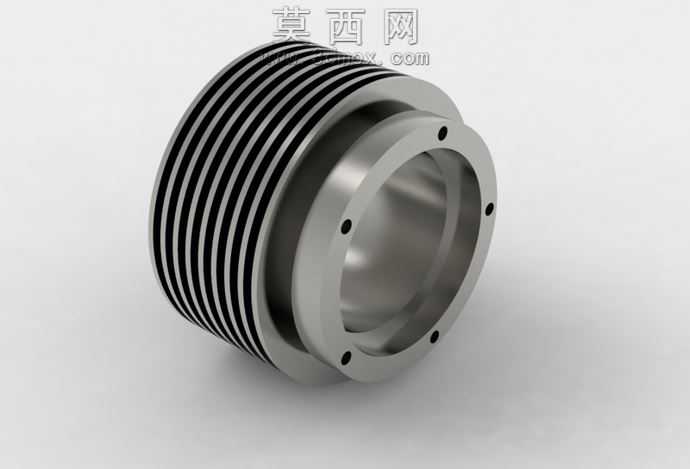

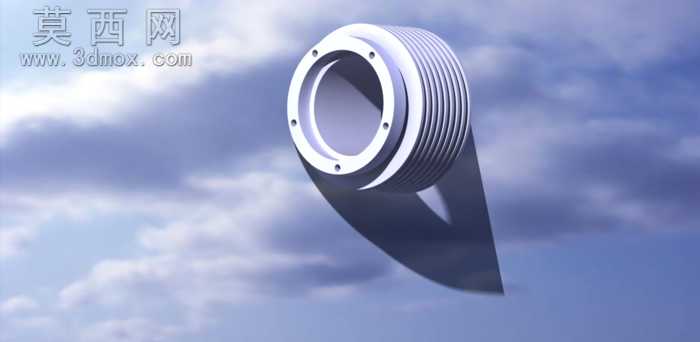

本作品为适配斯特林发动机的汽缸部件三维建模成果，建模过程严格遵循外燃式动力部件的设计逻辑，以保证热能转换效率、活塞运动密封性为核心设计目标。建模初期先梳理斯特林发动机汽缸的功能需求：作为工质密封、热能传递、活塞往复运动的核心载体，需要兼顾结构强度、散热效率、装配精度三大核心要求，因此先确定整体为带法兰安装边的筒式主体结构，外侧设置多道环形散热鳍片，通过增大散热面积来平衡汽缸工作过程中的温度差，保证工质冷热循环的效率。建模阶段采用参数化建模方式，先绘制汽缸主体的回转截面草图，对筒壁厚度、法兰安装边的尺寸、安装孔的定位圆直径、散热鳍片的间距与厚度都进行参数化约束，方便后续根据不同排量的斯特林发动机调整尺寸参数；通过回转命令生成主体基础结构后，对法兰边的六个安装孔进行阵列操作，保证孔位的同轴度与位置精度，满足与发动机曲轴箱、端盖的装配公差要求。材质设置上，主体汽缸赋予铝合金材质，调整材质的粗糙度、金属度参数，模拟轻量化铝合金汽缸的金属质感，外侧散热鳍片做细微的磨砂质感处理，还原机加工后的表面纹理；法兰安装面赋予更高的光洁度参数，体现密封配合面的加工精度。渲染阶段采用柔和的天光环境光，搭配侧方补光突出散热鳍片的层叠结构与法兰边的轮廓细节，背景采用淡蓝色渐变天空背景，让金属部件的光影层次更清晰，同时通过阴影效果突出部件的立体感。结构设计上充分考虑实际装配需求，筒体内壁做光滑处理的结构预留，保证活塞往复运动时的气密性，法兰边的安装孔做倒角处理，避免装配时应力集中，外侧散热鳍片的厚度从靠近燃烧室端到远离端做细微的梯度变化，匹配不同位置的散热需求，整体结构在保证强度的前提下尽可能做轻量化处理，减少运动部件的整体重量，提升斯特林发动机的响应效率。整个建模过程严格遵循机械设计的公差规范，所有配合尺寸都预留了合理的公差范围，既满足3D打印验证的需求，也可直接用于后续的机加工生产参考，完整还原了斯特林发动机汽缸的功能结构与设计细节。
