适配桌面级FDM机型的封闭外壳与HEPA过滤组件

　　桌面级FDM 3D打印机在创客空间、小型加工坊、家庭工作室场景使用时，常面临两个核心痛点：一是敞开式打印过程中PLA、ABS等耗材熔融释放的超细颗粒物会弥散在周边空气中，长期接触会对操作人员呼吸道造成刺激，尤其是打印ABS、ASA这类工程耗材时，挥发性有机物与超细颗粒的释放量会明显升高；二是打印过程中外界气流扰动容易导致模型翘边、层间结合力不足，尤其是打印大尺寸薄壁件时，环境温度波动会直接造成打印失败。这套封闭外壳搭配HEPA过滤组件的结构设计，正是针对上述实际使用痛点完成的适配方案。

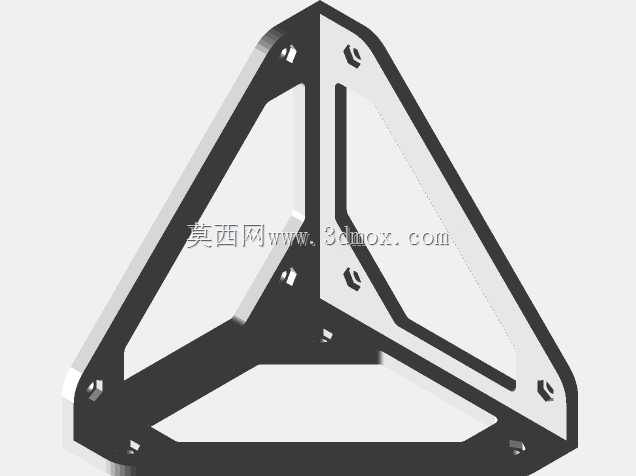

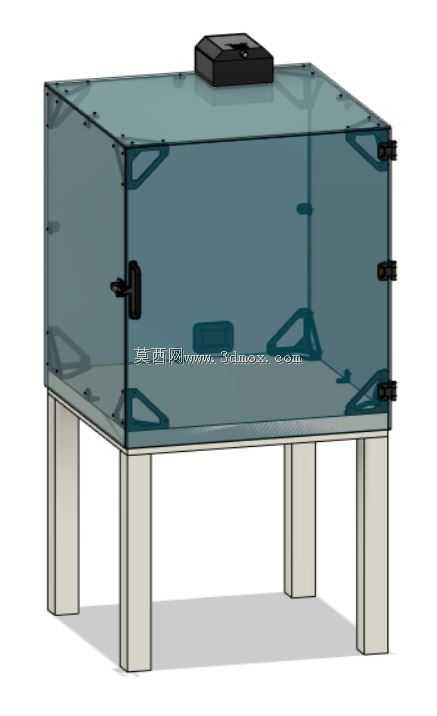

　　从结构设计逻辑来看，整套组件没有采用复杂的金属框架拼接方案，而是充分利用桌面3D打印的自制优势，所有结构连接件均可通过FDM工艺自行打印制作，主体封闭面板选用聚碳酸酯板材，兼顾透光性与结构强度，使用者可以直接透过面板观察内部打印状态，同时聚碳酸酯的耐热性能足以应对打印腔体内的温度升高，不会出现受热变形的问题。外壳的拼接边界做了嵌入式卡槽设计，打印的连接角件与板材之间预留了0.2mm的装配公差，既可以保证拼接后的密封性，又不会出现装配过紧导致板材开裂的问题，安装时不需要额外的粘接剂，仅靠卡扣结构就能完成整体组装，后期需要维护打印机或者更换耗材时，可以直接拆卸侧面板，操作门槛很低。

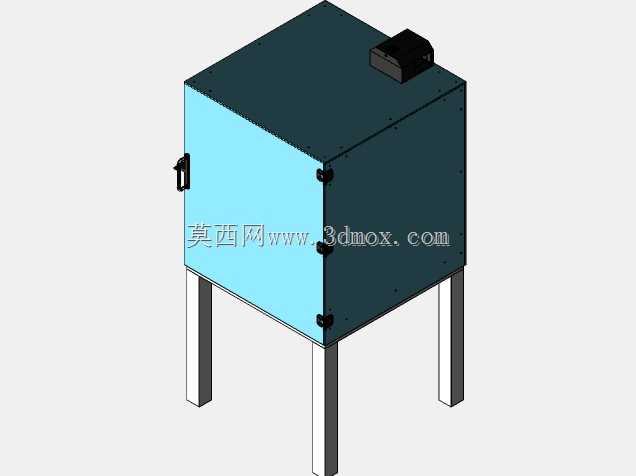

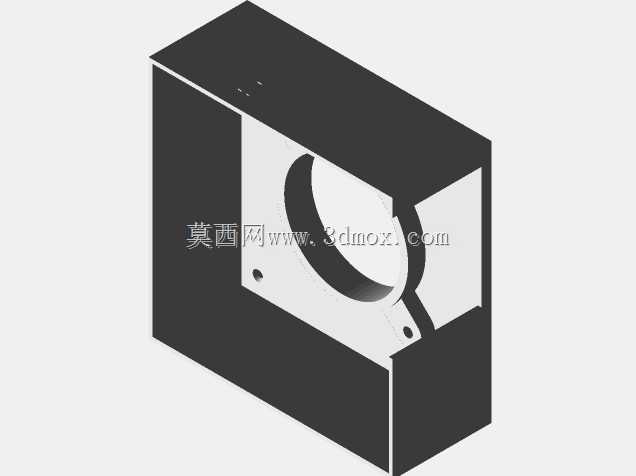

　　过滤组件的安装位置设置在外壳腔体的侧上方，这个位置的选择经过了实际流场验证：3D打印机热端加热产生的热气流会自然向上流动，侧上方的安装位可以让腔体内的带颗粒空气自然流经过滤模块，不需要搭配大流量风机就能实现完整的空气循环，避免大流量风机造成腔体内气流紊乱影响打印精度。过滤模块采用分层过滤结构，初效层负责拦截打印过程中产生的较大耗材碎屑、拉丝残留，HEPA过滤层负责捕捉0.3μm以上的超细颗粒物，过滤后的洁净空气直接排出腔体外部，既可以保证腔体内的温度稳定，又能避免颗粒物扩散到周边环境中。过滤模块的更换结构做了抽拉式设计，不需要拆卸整个外壳就能完成滤材更换，日常维护的操作路径很短，适合非专业用户日常使用。

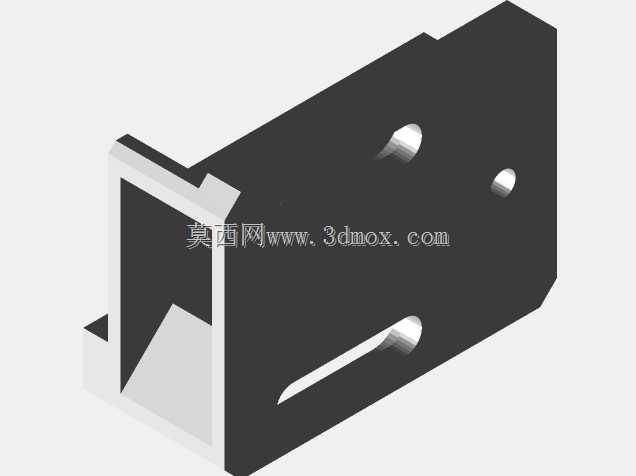

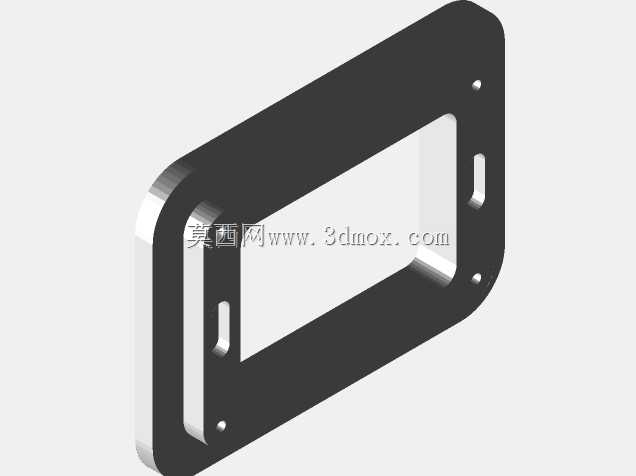

　　在安装边界的尺寸适配方面，整套结构做了模块化的尺寸调整预留，核心连接角件的安装孔位做了长圆孔设计，可以适配一定范围内的板材尺寸调整，不需要重新打印连接件就能适配Prusa Mini、Prusa MK3、Ender 3这几款市面保有量最高的桌面级FDM机型，甚至可以根据使用者的实际摆放空间，调整聚碳酸酯板材的切割尺寸，定制适配不同摆放位置的封闭空间。外壳底部预留了与打印机原有型材框架的连接固定位，安装时不需要对打印机本身做打孔、切割等破坏性改装，直接利用打印机框架原有的螺丝孔位就能完成外壳的固定，不会破坏打印机原有结构，也不会影响打印机原有的调平、换料、维护等操作空间。外壳的走线位置做了专用的过线缺口，缺口处搭配打印的走线护圈，可以避免电源线、信号线被板材边缘磨损，同时过线缺口的尺寸做了密封挡边设计，不会因为走线造成腔体密封性下降，影响保温与过滤效果。

　　从实际使用的场景适配来看，这套结构除了基础的防尘、过滤功能外，封闭后的腔体可以让打印时的内部温度保持在相对稳定的区间，打印ABS、PETG等对环境温度敏感的耗材时，模型翘边的概率会大幅降低，层间结合强度也有明显提升。针对创客空间这类多设备集中摆放的场景，多台设备同时安装这套封闭过滤组件后，整个空间内的颗粒物浓度可以降到安全阈值以内，不需要额外配备大型中央空气净化设备，就能满足日常使用的职业健康要求。对于家庭使用场景，这套结构的封闭设计还可以降低打印过程中步进电机、散热风扇产生的噪音扩散，减少3D打印机工作时对周边环境的噪音影响。整套结构的所有打印部件均采用无支撑设计思路，打印时不需要添加支撑结构，减少打印过程中的耗材浪费，打印完成后仅需要简单去除毛边就能完成装配，没有复杂的装配工序，即使是刚接触3D打印的新手用户，也能按照装配关系完成整套组件的搭建。
