CR10型3D打印送料挤出结构设计

　　桌面级FDM3D打印设备的送料挤出环节，直接决定了耗材输送的稳定性与打印成型精度，这款适配CR10机型的挤出结构，是针对近程送料场景优化的成熟设计方案。从实际装机应用来看，该结构主要承担热端耗材的推送、压紧与导向功能，安装于X轴运动滑台的安装立面上，通过步进电机提供送料驱动力，配合带齿挤出轮将PLA、ABS等丝状耗材以稳定的线速度送入热端熔腔，避免送料打滑、耗材卡滞、回抽精度不足等常见打印故障。

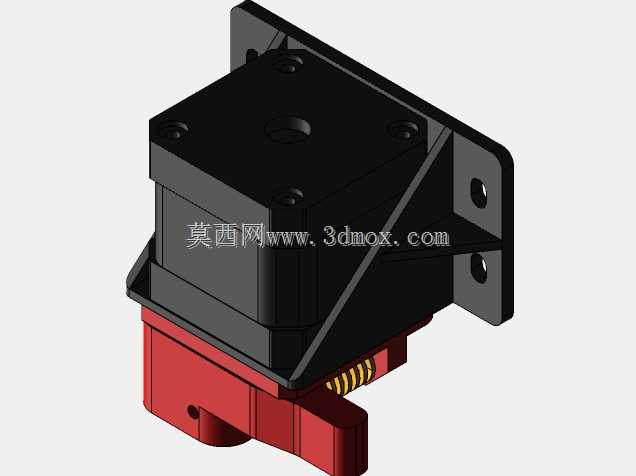

　　设计层面优先考虑了安装兼容性与结构刚性，整体采用L型安装支架作为承载基体，支架上预留的四个沉头安装孔位完全匹配CR10系列机型的X轴滑台安装孔距，安装时无需额外打孔改件，直接通过M3内六角螺丝即可完成固定，安装面与滑台贴合度经过公差校核，装配后无晃动虚位。挤出主体的黑色承载模块集成了挤出轮腔、压紧调节结构与散热风道接口，模块上的多个预留孔位分别用于步进电机固定、导料管安装、压紧臂转轴固定，各孔位的同轴度公差控制在0.05mm以内，保证挤出轮与送料路径的对中精度，避免耗材输送过程中出现偏磨。

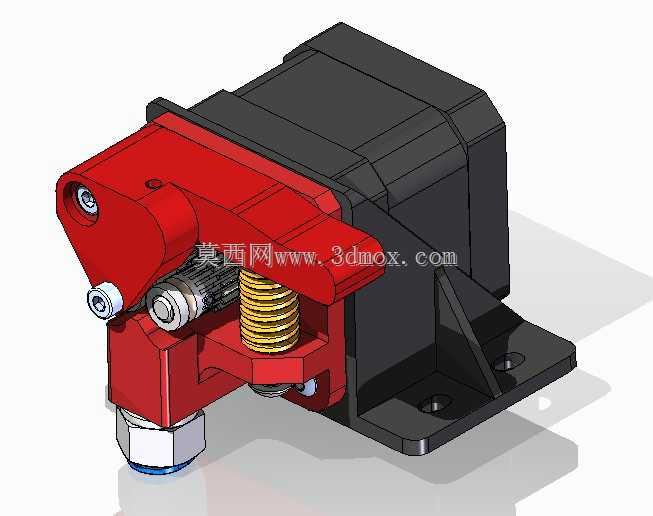

　　下部红色的耗材导向与压紧模块，采用了快拆式压紧臂设计，日常维护更换耗材时无需借助工具，扳动压紧臂即可松开耗材夹持间隙，快速完成穿丝或退料操作；压紧轮采用带轴承的圆弧槽结构，与带齿挤出轮配合时，对耗材的夹持力均匀分布，既不会因为压力过大压伤耗材丝导致断料，也不会因为压力不足出现送料打滑。模块侧面露出的弹簧调节结构，可以根据不同耗材的硬度特性调整压紧力，比如打印TPU等柔性耗材时适当调小压紧力避免耗材变形卡滞，打印高硬度填充耗材时适当增大压紧力保证送料扭矩足够。

　　从安装边界尺寸来看，该挤出结构整体占用空间紧凑，安装后突出X轴滑台的厚度控制在合理范围内，不会在打印大尺寸模型时与打印平台、机架产生运动干涉，适配CR10机型原有的运动行程范围，不会压缩有效打印空间。结构上预留的散热安装位，可以直接匹配原厂的散热风扇与导风罩，保证挤出段耗材在进入热端前保持固态，避免出现耗材提前软化堵头的问题。送料路径采用直线型导料设计，从耗材入口到热端进料口的路径无锐角弯折，耗材输送阻力小，尤其是打印柔性耗材时，不会因为路径弯折出现耗材堆积、送料不畅的问题。

　　在实际打印场景中，该挤出结构可以适配1.75mm直径的各类常规FDM打印耗材，送料精度控制在0.01mm级别，能够满足0.1mm层高的高精度打印需求，回抽动作响应迅速，可有效减少打印过程中的拉丝、漏料缺陷。结构的模块化设计也方便后期维护，挤出轮、压紧轮、轴承等易损件都可以单独拆卸更换，无需整体更换挤出总成，降低了设备后期的使用维护成本。安装支架的三角加强筋设计，提升了支架的抗形变能力，即使在长时间高速打印、电机持续震动的工况下，支架也不会出现形变偏移，保证送料位置的长期稳定性。
