液压马达传动轴精密结构设计

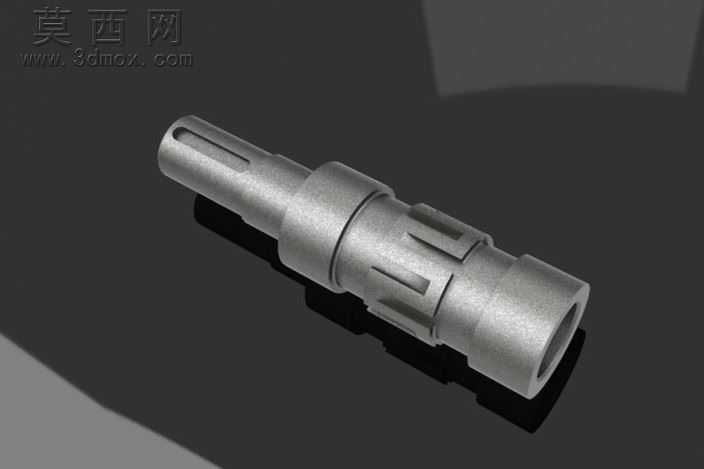

本作品为液压马达核心传动部件传动轴的三维设计成果，建模阶段采用参数化特征构建方式，先以回转体基础特征完成轴身主体轮廓搭建，精准匹配液压马达内部安装空间的轴向尺寸链要求，依次定位各轴段的直径、长度公差区间，保证后续装配时与轴承、转子、端盖的配合精度符合液压元件的行业标准。针对轴端的键槽结构，采用切除拉伸特征完成槽体成型，键槽的对称度、深度参数严格按照传动扭矩的受力需求设定，可满足额定工况下的平键连接扭矩传递要求，避免运行过程中出现键连接松动、滚键等失效问题。中部的花键齿结构采用扫描切除结合阵列特征完成建模，齿形轮廓、齿距、定心方式均经过受力仿真校验，花键部位可与液压马达转子内花键实现精准啮合，保证动力传输过程中的同轴度，减少运转过程中的偏磨、振动问题。末端的内孔结构采用拉伸切除完成，孔位的同轴度、深度参数适配液压马达内部的通油、定位需求，孔口倒角特征经过细化处理，避免装配时刮伤密封件造成液压油泄漏。材质渲染阶段赋予轴体合金结构钢的金属材质，添加细腻的磨砂金属质感，还原真实零件经过调质处理后的表面质感，同时对轴肩过渡圆角、退刀槽等细节结构做了精细化处理，所有过渡位置均设置合理的圆角半径，降低轴类零件运行过程中的应力集中风险，提升部件的疲劳使用寿命。设计过程中充分考虑液压马达的高转速、高负载运行工况，对各轴段的受力情况做了模拟校验，确保轴体在额定压力、额定转速下的刚度、强度均满足使用要求，整体结构紧凑，各功能部位布局合理，可直接用于液压马达的装配验证、工程图纸生成以及后续的加工工艺规划，为液压马达的整机设计提供精准的核心部件参考。
