铝型材配套卡装式电缆走线固定支架

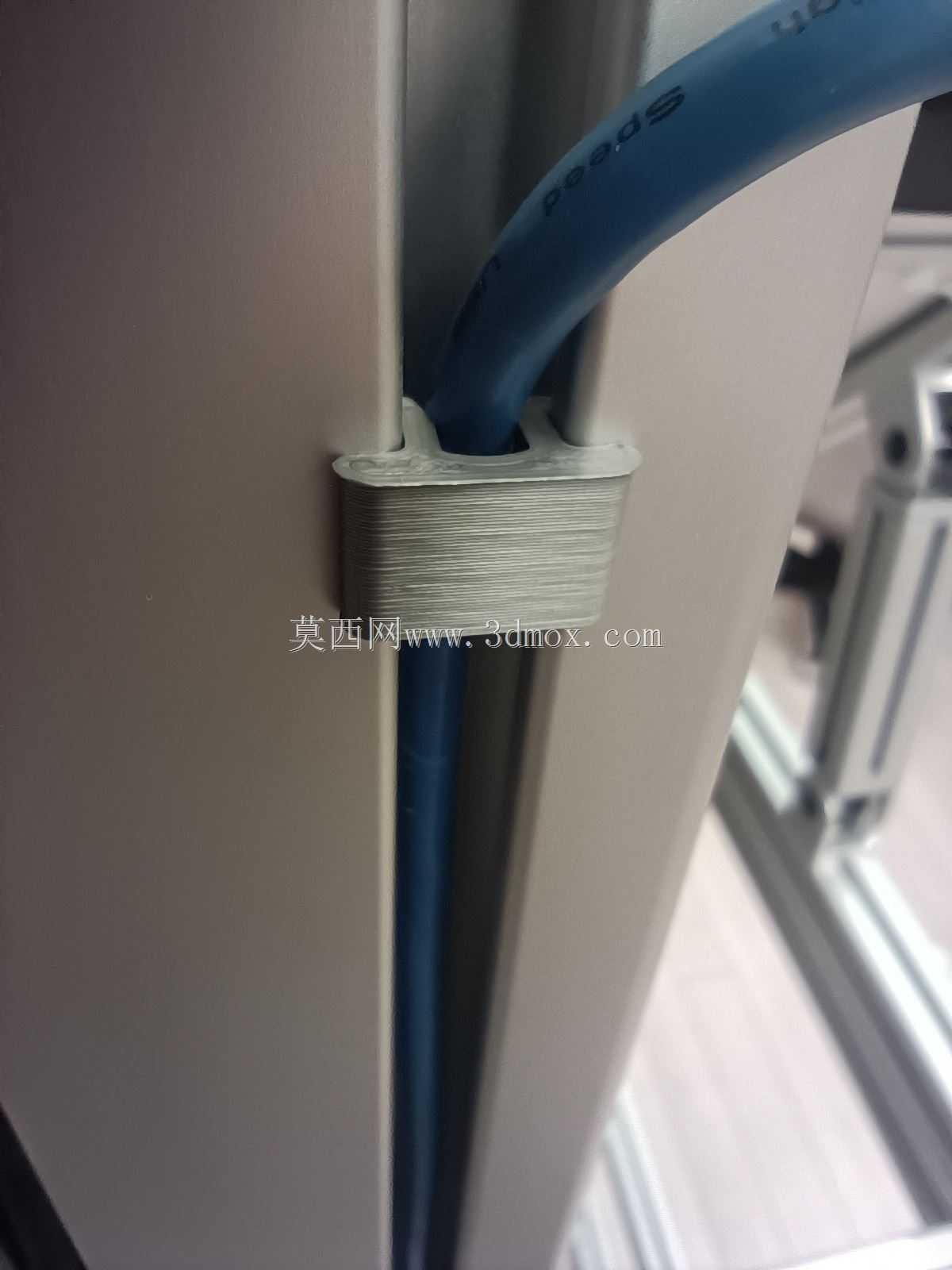

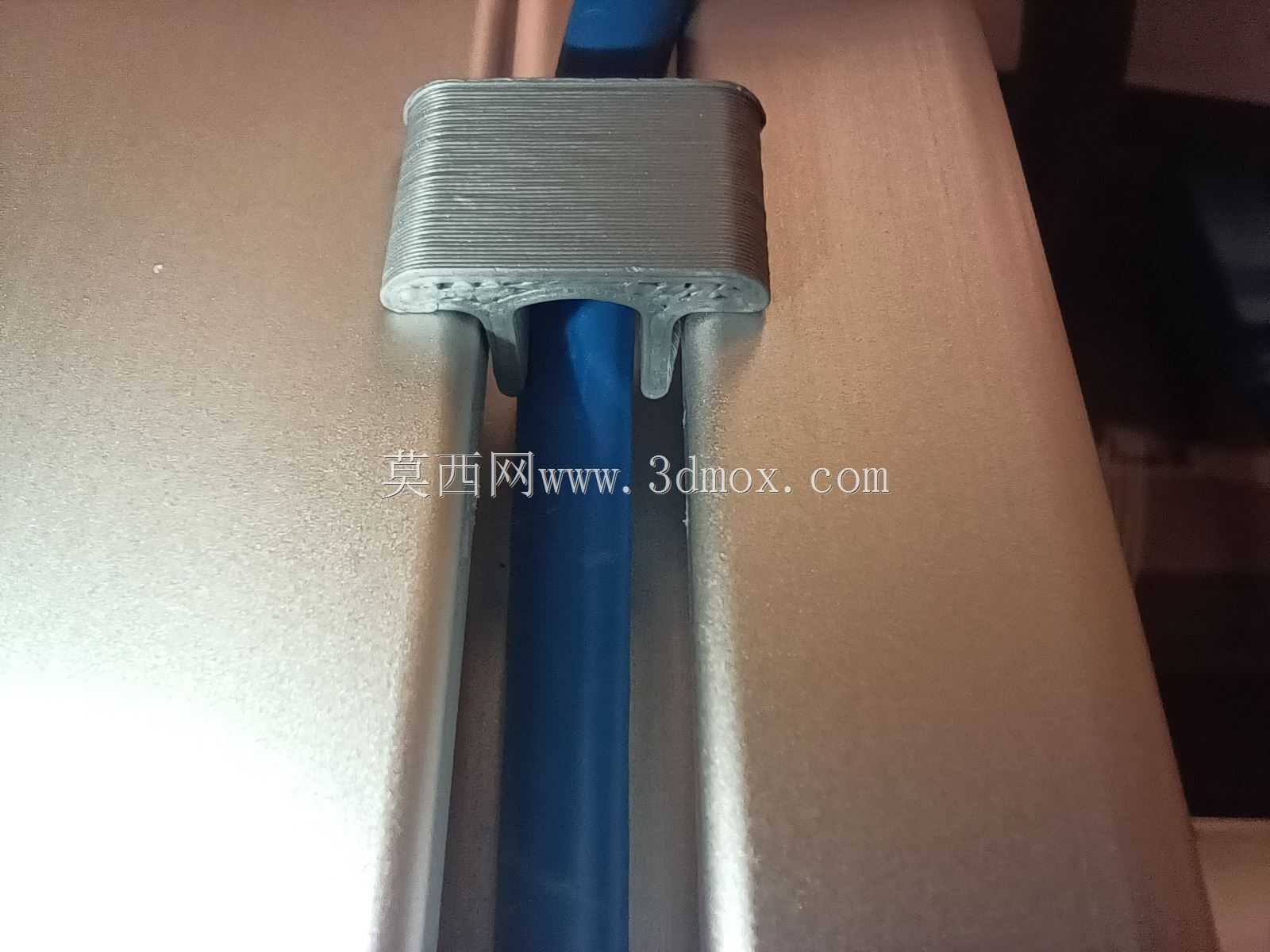

　　在工业铝型材搭建的设备机架、生产线护罩、传感器安装支架体系中，线缆排布的规整度直接影响后期设备维护效率与走线安全，这款适配标准工业铝型材槽位的电缆固定支架，正是针对这类场景开发的专用走线固定构件。日常设备搭建过程中，沿铝型材框架敷设的传感器线缆、低压控制线缆如果没有专用固定件，很容易出现线缆垂落、与运动部件剐蹭、积灰难清理的问题，传统的扎带固定方式不仅需要在型材上额外加装固定座，后期调整线缆走向时还需要剪断扎带重新绑扎，维护效率极低，而这款支架采用与铝型材槽型匹配的卡接结构设计，不需要额外打孔或者加装紧固件，直接卡入铝型材的标准T型槽内即可完成固定，安装位置可以沿型材槽道任意滑动调整，适配现场走线的灵活排布需求。

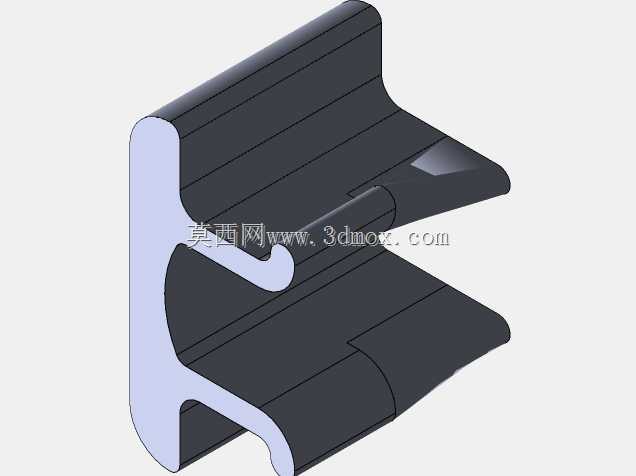

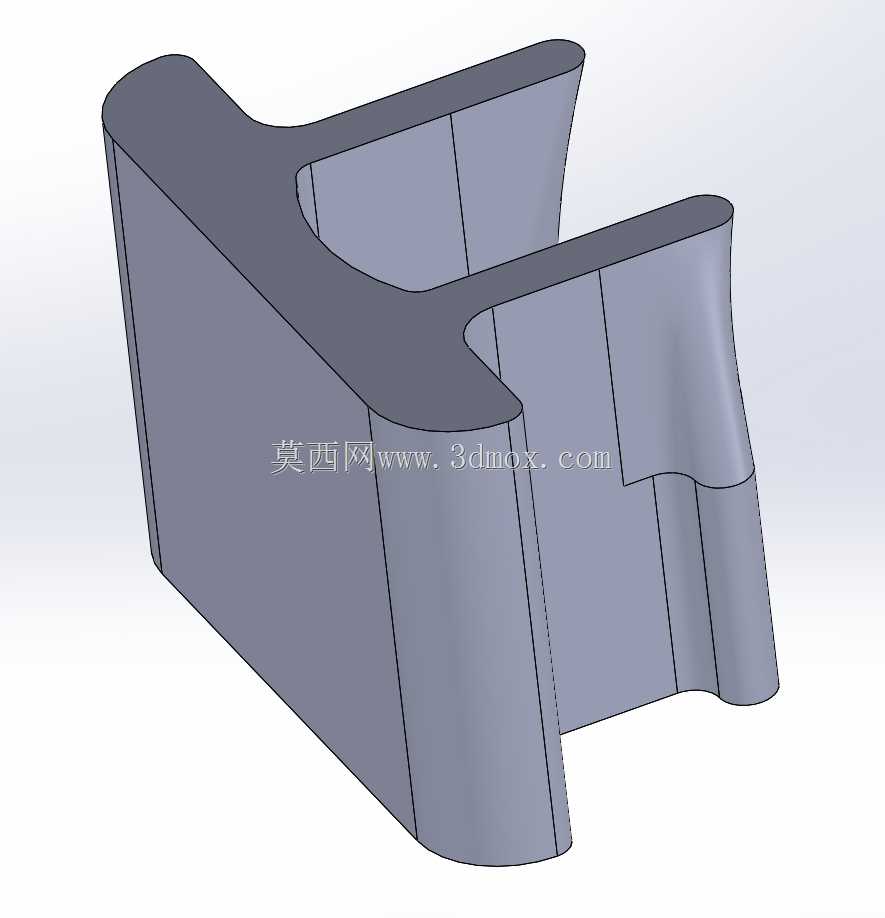

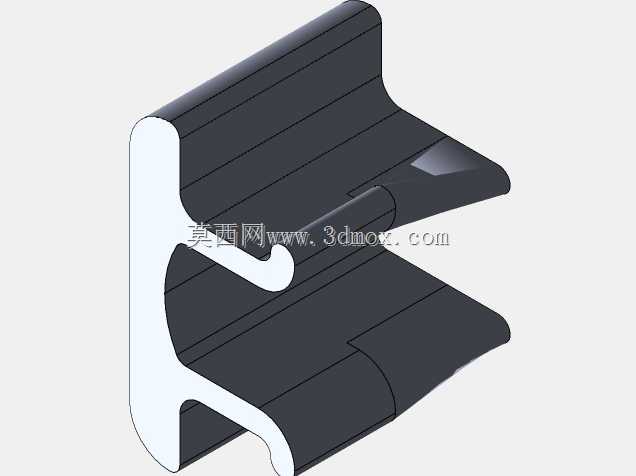

　　从结构设计来看，这款支架整体采用一体化成型结构，主体分为卡接固定段与线缆承托段两个功能部分，卡接段的外形尺寸完全匹配常用规格工业铝型材的槽口宽度，卡入后不会出现松脱晃动，承托段采用双侧挡边的U型开口结构，开口宽度适配常用的控制电缆、传感器信号线缆的外径范围，可以同时容纳多根线缆并排敷设，挡边的高度经过优化，既可以防止线缆从承托槽内脱出，又不会过高导致线缆放入、取出时操作不便，支架的过渡位置全部采用圆角处理，没有尖锐棱角，避免敷设线缆时划伤线缆外绝缘层，消除绝缘破损带来的安全隐患。

　　实际应用中，这类支架可以沿铝型材框架按照300-500mm的间距排布，给沿型材走向敷设的线缆提供连续的支撑固定，在设备转角、线缆分线的位置也可以灵活调整支架的安装角度与位置，适配不同的走线走向，不需要额外定制异形转接件。支架的安装边界完全贴合铝型材的外轮廓，安装完成后不会突出型材表面过多，不会影响铝型材框架上其他面板、护罩、传感器组件的安装，不会与其他装配件产生干涉。和传统的金属走线支架相比，这款支架的结构更轻量化，不会给铝型材框架增加额外的负重，同时一体化的结构没有拼接缝隙，日常设备清洁时不会积藏灰尘，适配工业生产现场的清洁维护要求。

　　在结构细节处理上，支架的卡接部位做了微小的导向倒角，安装时不需要额外工具，对准铝型材槽位按压即可卡入到位，拆卸时只需要用平口工具轻轻撬动即可从槽位脱出，反复拆装也不会出现卡接结构磨损松脱的问题，适配设备调试阶段反复调整走线位置的使用需求。承托槽的内表面做了微弧处理，线缆放置在槽内时与槽壁的接触更贴合，不会出现线缆局部受压变形的情况，对于外径偏细的信号线缆，也可以搭配少量缠绕带在支架位置做简单绑扎，即可实现线缆的完全固定，不需要全段使用扎带绑扎，大幅减少走线施工的工作量。

　　这类支架尤其适合传感器密集排布的自动化设备机架使用，设备上大量的传感器信号线缆如果走线混乱，后期排查线路故障时需要花费大量时间梳理线序，使用这款支架沿铝型材走向分层固定不同功能的线缆，可以将动力线缆、信号线缆分开排布，减少不同线缆之间的信号干扰，同时规整的走线也能提升设备整体的装配观感，符合工业设备的装配工艺要求。在铝型材框架搭建的工作台、物料架的走线改造场景中，这款支架也可以直接加装在已有的铝型材框架上，不需要对原有框架做任何打孔、改装操作，就能快速实现线缆的规整固定，改造施工的成本极低，施工过程也不会影响原有设备、架体的正常使用。
