传感器安装固定折弯金属支架结构

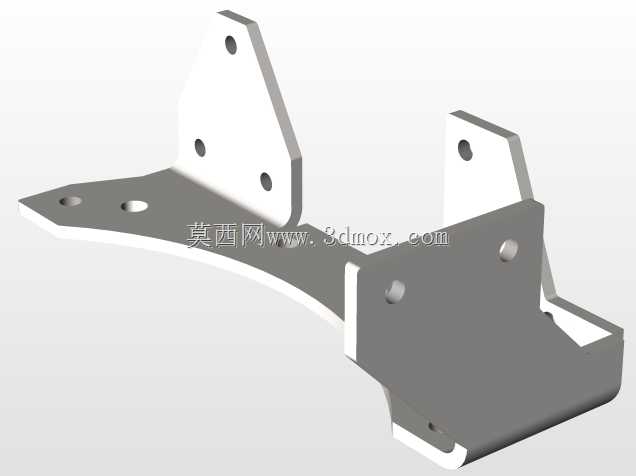

　　在工业传感检测类设备的装配环节，这类折弯成型的金属支架是衔接检测元件与设备主体的核心结构件，日常在自动化产线的位置检测工位、设备运行状态监测点位、工装夹具的到位确认模块中都能见到它的应用，它不需要承担大载荷的传力作用，核心作用是给外置式传感器提供稳定的安装基准，抵消设备运行过程中产生的小幅振动，避免传感元件出现位置偏移导致检测信号失准。从结构设计逻辑来看，整个支架采用一体化钣金折弯工艺成型，没有额外的焊接拼接结构，所有安装面的平面度公差可以控制在0.1mm以内，避免多零件拼接带来的装配累积误差。支架底部的弧形延伸边是适配设备原有安装基面的轮廓做的仿形设计，上面预留的两个光孔是用于和设备基体做初步定位，

　　装配时可以先穿入定位销调整支架的前后俯仰角度，待传感器的检测位置校准完成后，再通过侧边的安装孔穿入螺栓完成最终锁紧，这种预留调整余量的设计，能适配不同检测距离的传感器安装需求，不需要针对每一款传感元件重新设计支架结构。两侧向上折弯的立板是主要的传感器安装承载面，立板上预留的多个不同孔径的安装孔，既可以适配侧面出线的柱式传感器，也能满足扁平式接近开关的安装要求，立板的折弯高度经过测算，刚好能让传感器的检测端面探出设备基体的遮挡区域，避免设备自身的金属结构干扰检测信号的收发。右侧带折弯挡边的安装位，是用于固定传感器的接线端子排或者信号转接模块，挡边的高度刚好能遮挡设备运行时可能飞溅的切削液或者粉尘，减少接线部位被污染导致的接触不良问题。

　　从安装边界尺寸来看，整个支架的横向跨度控制在180mm以内，纵向安装深度不超过120mm，立板的最高安装面距离底部安装基面的高度为75mm，不会占用过多的设备安装空间，在狭小的设备内腔或者工装夹具的间隙位置也能完成装配。支架的板材厚度选用2.5mm的冷轧钢板，表面做镀锌钝化处理，既可以保证安装面的结构刚性，在传感器锁紧时不会出现板面变形，也能适应车间内的油污、潮湿环境，减少长期使用后的锈蚀问题。在实际建模过程中，所有折弯位置都预留了与板材厚度匹配的折弯内R角，避免折弯加工时出现板材开裂的问题，所有安装孔的孔位边缘都做了去毛刺处理，防止装配时刮伤传感器的出线线缆。不同于标准型材拼接的支架结构，

　　这种一体化折弯的支架在装配时不需要额外调整拼接面的平行度，只要底部基面与设备贴合到位，两个立板的安装面垂直度就能满足设计要求，能大幅减少现场装配的校准时间，在批量设备的装配工位中，这种结构的支架可以将单工位的传感器安装校准时间缩短40%左右。另外支架上预留的多余安装孔位，也给后续的设备改造预留了扩展空间，如果后续需要更换不同规格的传感器，或者增加辅助的检测元件，不需要重新更换支架，直接利用现有孔位就能完成加装，降低设备迭代改造成本。
