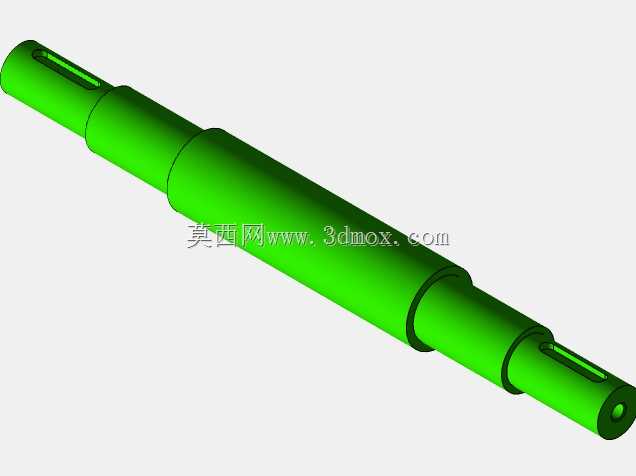

这类阶梯轴主要应用在PDN系列传动单元的双轴承箱布局中,作为动力传递的核心承载构件,承担着将输入端扭矩平稳传导至下游执行机构的作用,常见于中小型输送设备、轻工机械传动模组、仪器仪表类传动工位中,适配中等转速、稳定载荷的连续运转工况。从结构设计来看,整轴采用多段阶梯式变径设计,各轴段的直径差完全匹配轴承内圈、定位套筒、传动轮的安装定位需求,无需额外加装调整垫片即可实现轴向位置的精准限位,减少装配环节的累计误差。轴身两端加工的键槽为标准平键安装位,分别对应输入端的带轮/联轴器连接、输出端的传动轮连接,键槽的深度、宽度公差严格遵循轴径对应的配合标准,保证扭矩传递过程中无键连接松动、滚键的风险,
同时键槽的轴向位置避开了轴承安装面的应力集中区域,避免长期交变载荷下出现轴身疲劳裂纹。轴的两端中心位置加工有中心孔,作为轴类零件车削、磨削加工的工艺基准,也可作为装配时的顶紧定位基准,保证整轴的同轴度公差控制在合理范围内,减少运转过程中的径向跳动,降低轴承的额外磨损。中间段的大直径轴身是轴的主体承载段,直径大于两端安装轴承的轴段,一方面可以提升轴的整体抗弯刚度,避免跨距较大的双轴承支撑布局下出现轴身绕度过大的问题,另一方面大直径轴段的轴肩可以直接作为轴承内圈的轴向定位面,定位精度高于套筒定位,同时减少装配零件数量。两端的轴承安装轴段直径匹配常用深沟球轴承的内孔尺寸,轴颈的表面粗糙度、圆柱度公差满足轴承配合的过盈要求,
保证轴承内圈与轴颈同步运转,无相对滑动磨损。靠近输出端的轴段末端加工有内螺纹孔?不对,看模型是末端有中心小孔,哦不对,模型末端是中心的工艺孔?不对,仔细看模型,两端的键槽分别在最外侧的细轴段,中间依次是轴承安装位、轴肩定位、中间大直径承载段、另一侧轴肩、另一侧轴承安装位、另一侧键槽,最末端的中心小孔是加工时的顶尖孔,同时也可作为后期维护时拆卸轴承的顶丝孔。在实际安装边界上,两个轴承安装位的轴向间距对应双轴承箱的轴承座孔中心距,装配时轴承外圈压入轴承箱座孔后,轴的轴向窜动量由轴肩与轴承内圈的配合间隙控制,预留的热膨胀间隙可以适应长时间运转后的轴身温升变形,避免出现轴承受力卡滞的问题。这类轴的设计没有采用复杂的异形结构,
全部采用回转体阶梯结构,加工工艺性好,普通车床即可完成粗加工,外圆磨床保证轴颈的尺寸精度与表面质量,加工成本低,互换性强,适合批量配套生产。在实际工况应用中,这类轴不承受较大的轴向载荷,主要承担径向载荷与扭矩传递,因此设计时没有额外加工轴向定位的卡簧槽或者锁紧螺纹孔,依靠轴肩与轴承内圈的配合即可满足轴向定位需求,简化了装配流程,也减少了轴身的应力集中点。键槽的长度设计略短于对应轴段的长度,避免键槽边缘超出传动轮或者联轴器的轮毂范围,保证传动件的轮毂可以完全覆盖键槽区域,让平键的受力均匀分布在整个键长上,避免局部应力过大导致键的剪切失效。整轴的表面处理根据应用场景不同可做发黑或者镀锌处理,常规工业环境下发黑处理即可满足防锈需求,潮湿环境下可采用镀锌钝化处理提升耐蚀性。在选型适配时,需要核对轴颈直径与所选轴承的内孔尺寸匹配,键槽尺寸与所选平键的规格匹配,轴的跨距与轴承箱的安装孔位间距匹配,同时根据实际传递的扭矩核算轴的最小直径是否满足强度要求,避免出现轴身扭转变形或者断裂的问题。这类轴的三维建模过程中,优先采用回转特征生成主体轮廓,再通过拉伸切除生成两端的键槽,最后添加中心孔特征,建模时需要注意各轴段的过渡圆角设计,在轴肩位置设置合理的圆角半径,避免直角过渡造成的应力集中,圆角半径需要小于相配零件的倒角尺寸,保证零件可以装配到位。
