山地自行车S-works款把端盖替换结构

　　日常山地车骑行过程中，车把端盖属于极易出现磕碰损伤的小部件，摔车、停放剐蹭、长期颠簸震动都可能导致原装端盖出现开裂、掉漆甚至脱落的问题，不少骑友会选择自行替换个性化端盖，既满足防护需求，也能搭配整车配色做个性化调整。这款适配S-works规格的把端盖，就是针对原装端盖损坏后的替换场景设计，可直接匹配对应规格山地车的平把安装位，不需要额外对车把做扩孔、打磨等破坏性改动，适配日常通勤、林道穿越等多种骑行场景下的山地车使用。

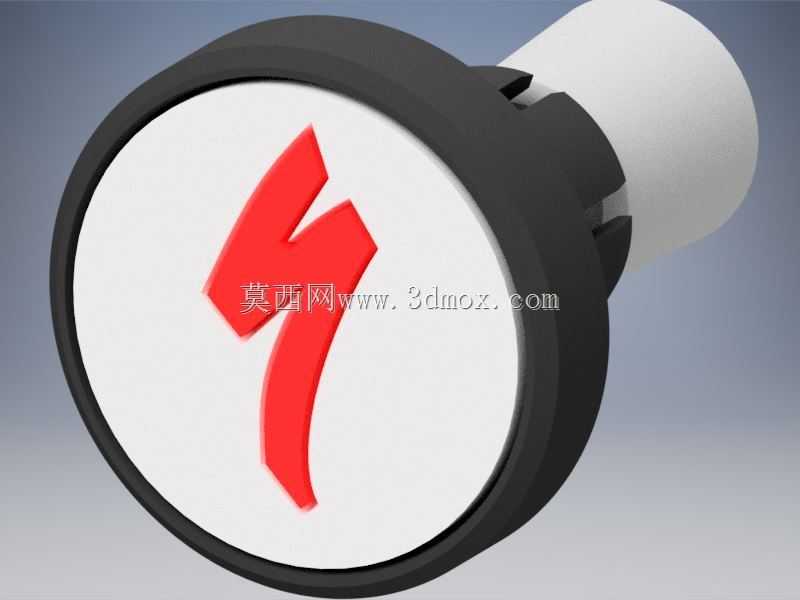

　　从功能层面来看，车把端盖最核心的作用是封堵车把横管的端部，一方面避免金属把管的锋利切口在摔车、剐蹭时划伤骑行者，另一方面也能阻挡骑行过程中泥沙、雨水灌入把管内部，避免把管内壁长期积污出现锈蚀，同时也能防止把堵、把套等部件从把管端部滑脱。这款端盖在满足基础防护功能的基础上，做了品牌标识的一体化设计，安装后和整车的品牌风格匹配度更高，不会出现副厂配件的违和感。

　　设计过程中首先考虑的是安装的可靠性，没有采用传统压入式端盖的过盈配合结构，而是采用螺纹锁紧的固定方式，需要搭配M4x30的内六角螺钉与标准M4六角螺母实现锁紧，安装时先将螺母嵌入端盖内部的预置卡槽，再将螺钉从把管内部向外穿出与螺母旋合，逐步拧紧螺钉即可让端盖牢牢贴合在把管端面，相比传统压入式结构，这种固定方式不会因为长期颠簸出现松动脱落，也不会因为温度变化导致塑料件收缩后出现配合间隙，哪怕是在林道越野的强震动工况下，也能保持稳定的固定效果。

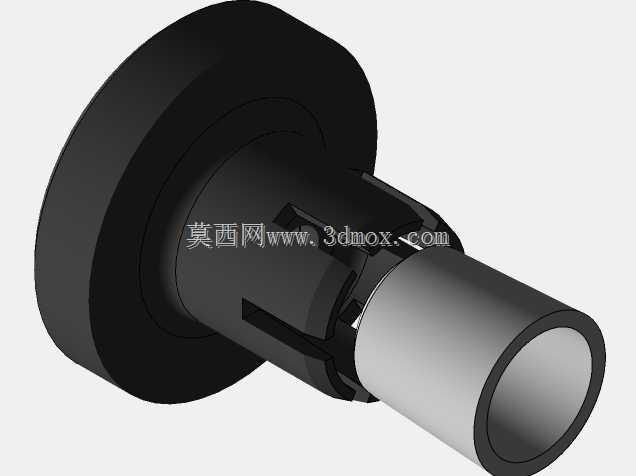

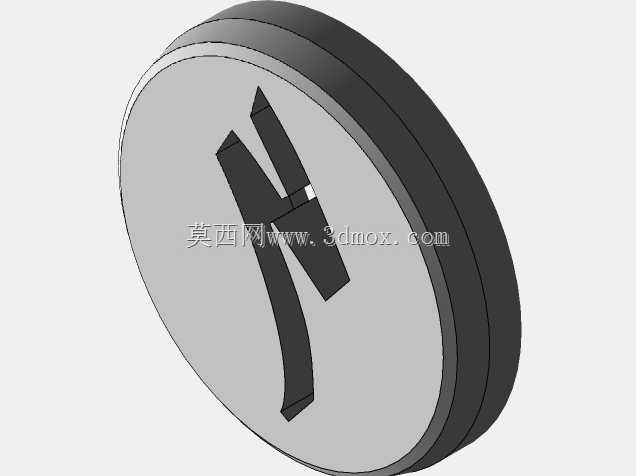

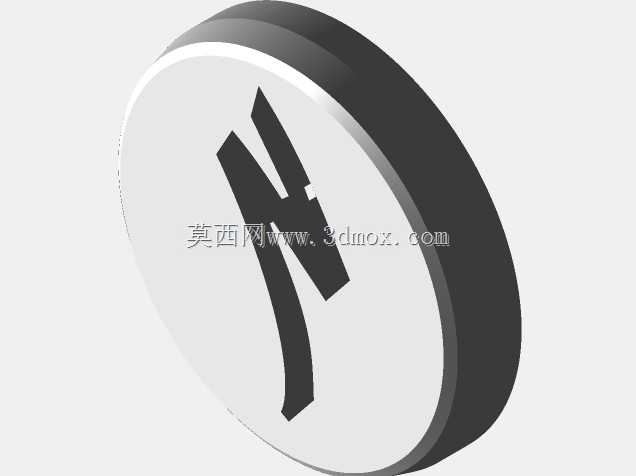

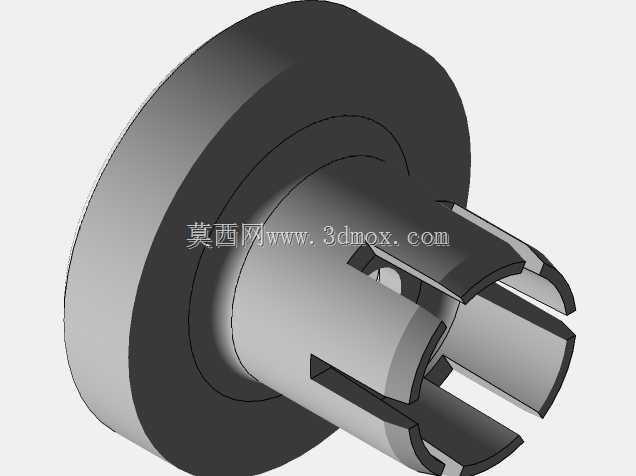

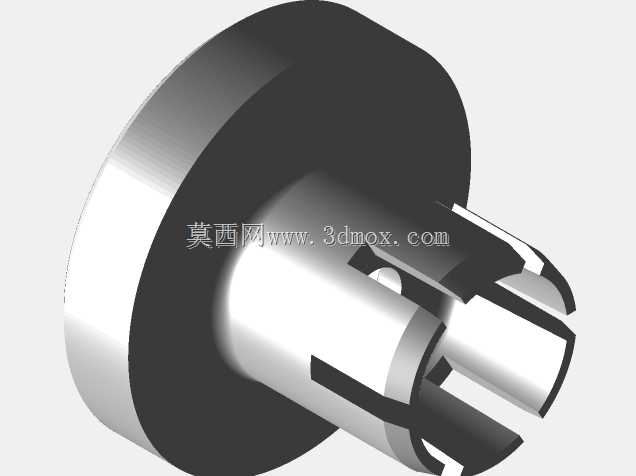

　　外形尺寸方面，端盖的外露面做了圆形倒角处理，边缘没有尖锐棱角，完全贴合把管的外径尺寸，安装后和把套端部齐平，不会突出把管轮廓造成额外的剐蹭风险。端盖表面的品牌标识做了下沉式凹槽设计，后期可以根据个人喜好填充不同颜色的油漆，实现个性化的配色调整，凹槽深度控制在0.5mm，既不会因为凹槽过深积留泥沙，也能保证标识的辨识度。端盖的插入段做了定位止口，插入把管后可以自动对中，不会出现安装偏斜的问题，插入段长度控制在8mm，不会占用把管内部过多空间，不会影响把内走线的穿设，适配内走线、外走线两种不同结构的同规格山地车平把。

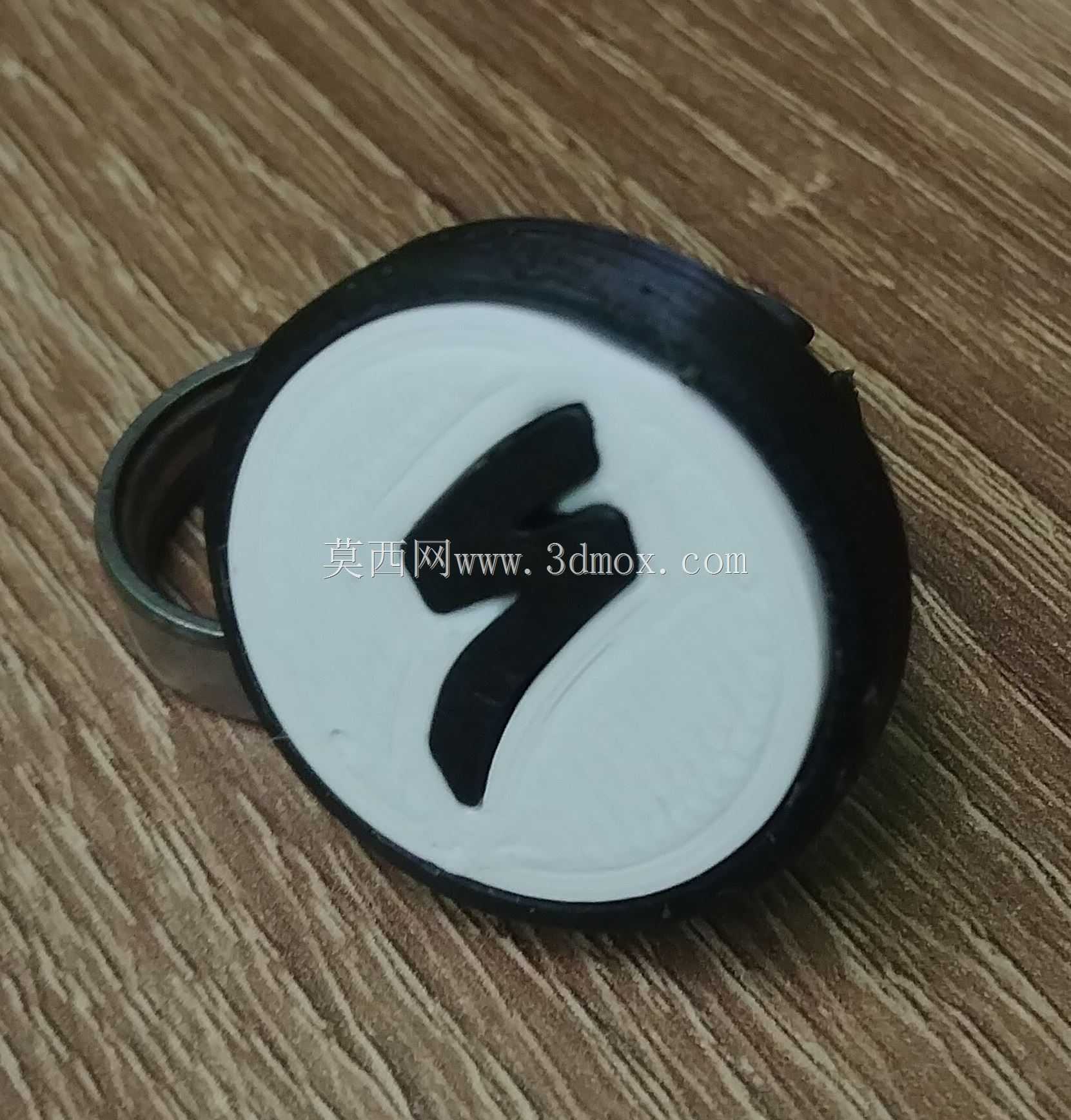

　　考虑到很多骑友会自行采用FDM工艺3D打印制作该零件，设计时特意将塑料件的壁厚做了均匀化处理，整体壁厚保持在2mm，没有出现壁厚突变的结构，打印时不需要额外添加支撑，减少后期打磨处理的工作量。材料选择上推荐使用PLA材质时，安装前可以将端盖的插入段加热到60摄氏度左右，也就是PLA材料的玻璃化转变温度区间，此时材料会出现轻微的软化，插入把管后可以更好地贴合把管内壁的微小公差，冷却后即可保持稳定的配合精度，哪怕是把管内径存在±0.2mm的加工误差，也能顺利安装到位。如果是用于高强度越野场景，也可以选择PETG、ABS等韧性更好的材料打印，结构本身不需要做任何调整，即可满足更高的强度需求。

　　安装边界方面，这款端盖适配内径17-19mm的标准山地车平把，也就是市面上绝大多数S-works系列山地车配套的铝合金、碳纤维平把规格，安装前只需要清理干净把管端部的残留胶质、泥沙，将预置好螺母的端盖插入把管端部，再从把管另一侧穿入螺钉，用4mm内六角扳手拧紧即可，拧紧力矩控制在2N·m即可，不需要过度拧紧，避免塑料件出现应力开裂。日常维护时只需要定期检查螺钉的锁紧状态，不需要做额外的保养，哪怕端盖表面出现磕碰划伤，也可以重新打印替换，制作成本远低于购买原装配件。
