PCB板载直插式香蕉接线插座结构

　　在测试测量设备、实验教学仪器、小功率电力电子装置的板卡设计环节，板载接线端子的选型与结构适配，直接影响整机组装效率、接线可靠性与后期维护便捷性，这款PCB安装型香蕉插头结构，正是针对板端快速接线需求开发的接插组件。从实际应用场景来看，这类接插件广泛覆盖台式电源输出端子、实验电路板信号接口、小型工控板测试端口、教学实验套件外接接线位等场景，能够兼容标准4mm香蕉插头的公端插合，实现无需焊接、快速插拔的接线操作，相比传统拧螺丝式接线端子，接线效率提升60%以上，同时能避免多股线拧接时的散丝、虚接问题。从功能特性层面拆解，该结构采用绝缘本体与导电插芯分体设计，外部绝缘壳体选用耐温工程塑料注塑成型，表面做哑光磨砂处理，可耐受常规波峰焊、

　　回流焊的工艺温度，不会在板卡焊接工序中出现壳体变形、熔融问题；内部导电插芯采用黄铜基材镀镍处理，接触电阻控制在毫欧级，既能保证大电流通过时的温升符合安规要求，也能避免长期使用后的氧化接触不良，插合寿命满足千次以上插拔无明显接触力衰减的使用要求。设计思路上，这款插座充分考虑PCB量产安装的工艺需求，底部设置两个对称的直插定位引脚，引脚间距匹配常规2.54mm网格的PCB孔位设计，插装时引脚可直接穿过PCB预留的金属化孔，过波峰焊即可完成固定，无需额外的固定卡扣或螺丝锁紧，大幅降低SMT与插装工序的操作复杂度；绝缘本体一侧设置方形定位挡边，贴板安装时挡边完全贴合PCB板面，既可以控制插件的插装高度，避免焊接时插件歪斜，

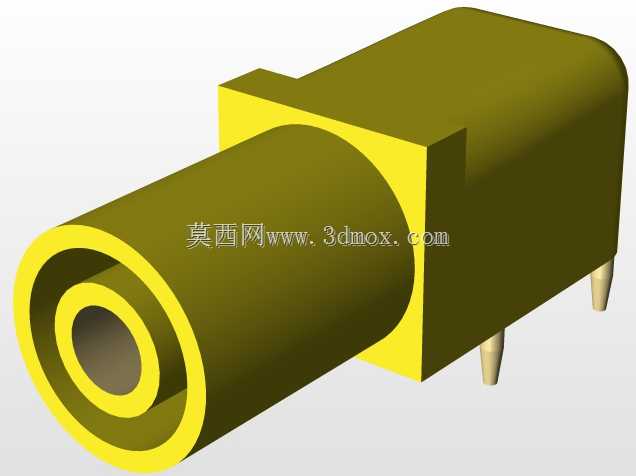

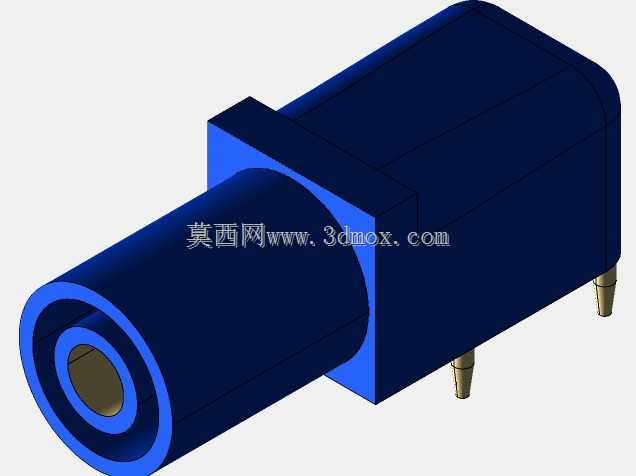

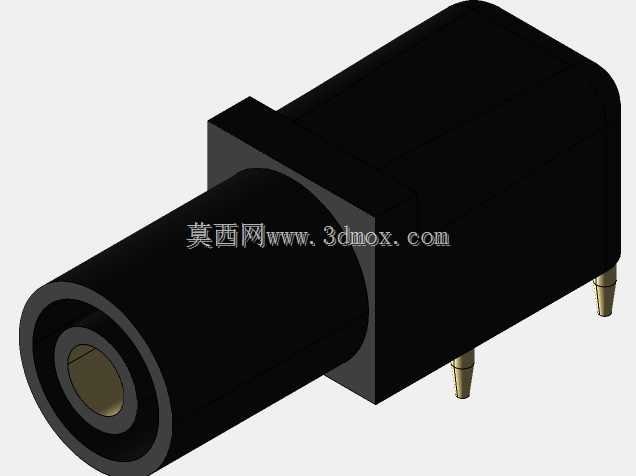

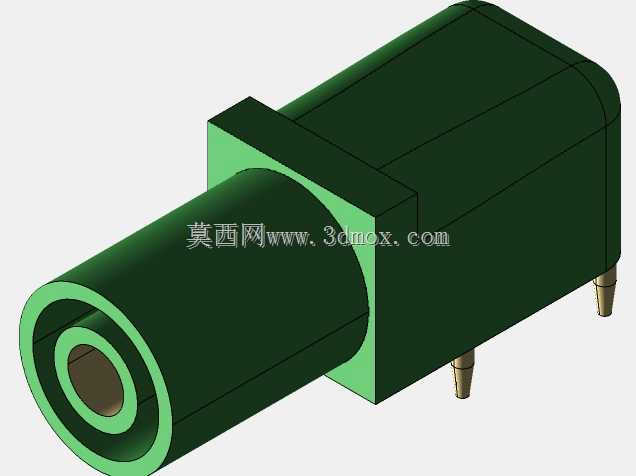

　　也能在插头插拔时承受侧向力，防止引脚受外力变形导致焊盘脱落。外形尺寸与安装边界方面，该插座整体为圆柱加方形定位台的组合结构，圆柱插合端直径匹配标准香蕉插头的插合公差，插合深度满足安规爬电距离要求，不会出现插合过浅导致的裸露带电风险；方形定位台的边长控制在极小尺寸范围内，在高密度排布的PCB板上，相邻插座的中心距可压缩至10mm以内，不会占用过多板上布线空间；底部引脚伸出PCB板面的长度符合常规波峰焊的吃锡要求，焊接后焊锡能够均匀包裹引脚，形成可靠的焊点，同时不会出现引脚过长导致的背面元件干涉问题。在结构细节处理上，插合端的内孔设置弹性接触簧片，公头插入时簧片均匀抱紧插针，保证360度圆周接触，避免单点接触导致的通流不稳定；

　　绝缘壳体的插入口做倒角导向设计，公头插入时无需精确对位即可顺利滑入，降低现场接线的操作难度；壳体表面无多余的脱模斜度与棱角，安装后不会划伤操作人员手部，也不会积藏灰尘影响绝缘性能。针对不同板卡的安装需求，该结构的定位挡边厚度可根据PCB板厚做适配调整，无论是1.2mm厚的薄型实验板，还是2.0mm厚的工控主板，都能保证贴板安装的平整度，不会出现壳体翘起、引脚虚焊的问题。在实际选型使用中，这类板载香蕉插座可根据通流需求选择不同的簧片材质与镀层，小信号传输场景可选用镀金簧片降低接触噪声，功率输出场景可选用加厚铜材提升通流能力，结构本体无需做大幅修改即可适配不同参数需求，具备极强的场景通用性。
