视错觉框架结构创意几何造型设计

　　这款视错觉框架结构在设计之初，就跳出了常规工业构件的功能优先逻辑，把视觉认知偏差和实体结构的刚性结合作为核心切入点，最早的应用场景是工业设计展厅的互动展示装置，用来给参观的结构从业者演示实体建模中空间拓扑关系的边界——很多刚接触三维建模的设计师容易在多构件交叉装配时出现空间干涉判断失误，这个结构刚好能直观呈现“视觉上的连续贯通”和“实体上的独立分层”之间的差异，放在工业设计实训区能帮新手快速建立三维空间的判断逻辑。

　　从实际用途来看，它除了作为教学演示教具，还可以直接作为3D打印的创意摆件原型，适配桌面级FDM打印设备的成型范围，不需要额外添加支撑结构，所有杆件的截面都采用等宽方管设计，打印时的层叠方向和杆件轴向保持一致，能最大程度减少翘曲变形。部分文创设备厂商还会把这个结构放大，用铝型材拼接做成展会的展位隔断框架，利用视错觉效果吸引观展人员的注意力，同时框架本身的镂空结构不会遮挡展位内部的展品展示，兼顾了视觉吸引力和实际使用功能。

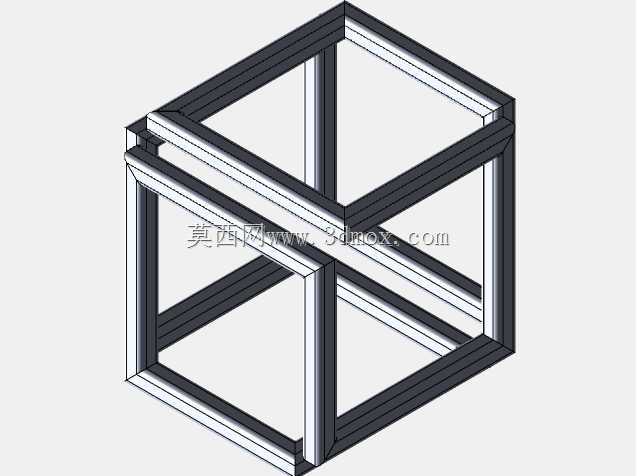

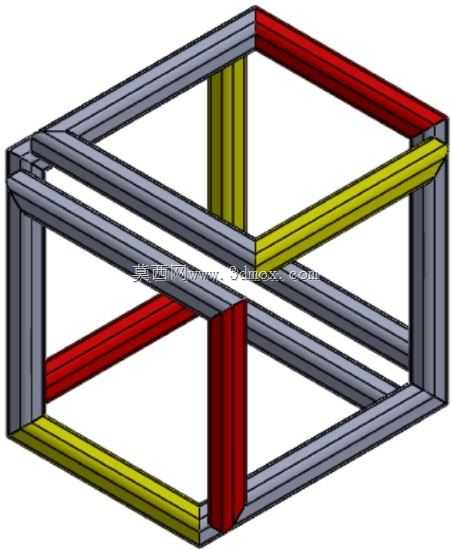

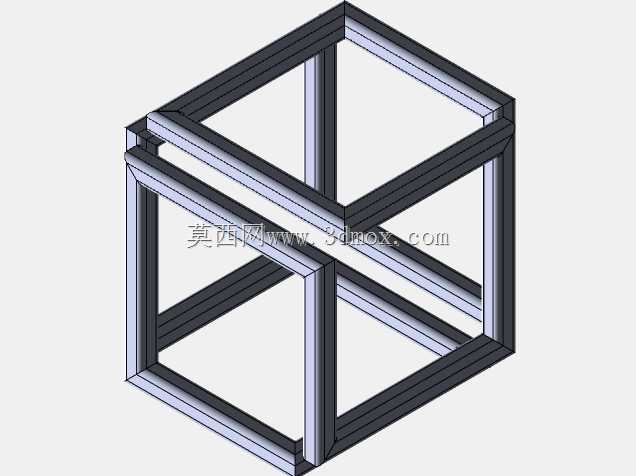

　　功能特性上，整个结构没有额外的连接紧固件，所有杆件的交叉位置都采用了错位搭接的设计，每根杆件的轴向都严格沿着三维坐标系的X、Y、Z三个方向延伸，只是在交叉区域做了分层避让，从特定的正交视角看过去，不同层的杆件会在视觉上连成一根连续的方管，形成不可能立方体的视觉效果，但从实体结构上看，所有构件都没有出现空间穿模，每根杆件的受力路径都是连续的，整体框架的刚性足够支撑自身重量，哪怕用1mm壁厚的PLA材料打印，放在桌面上也不会出现结构变形。

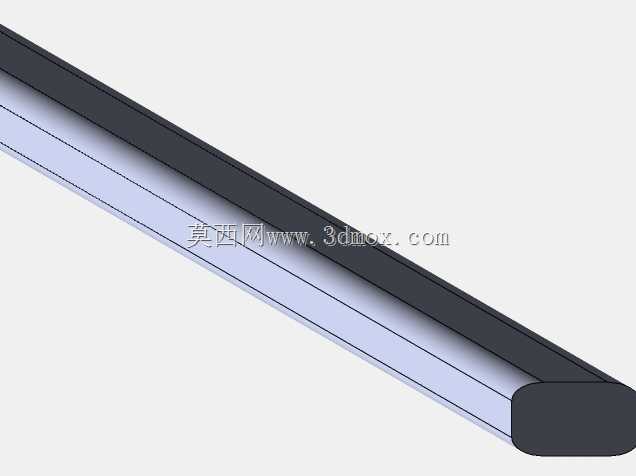

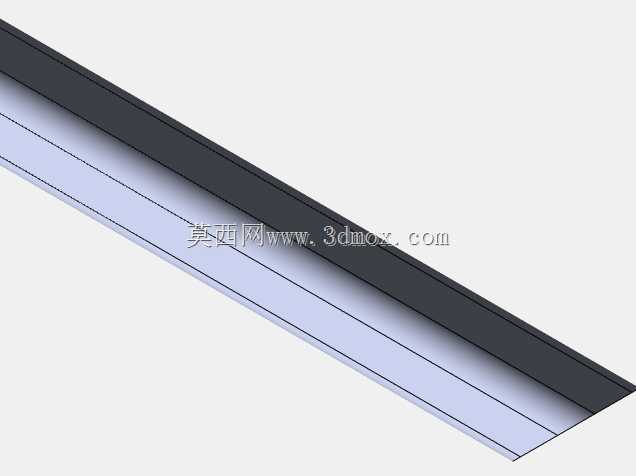

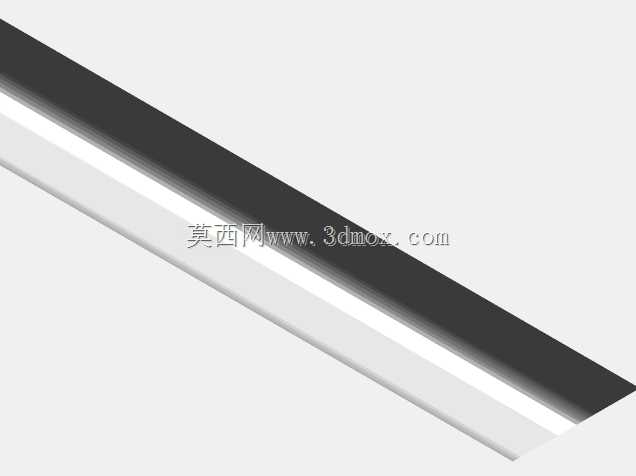

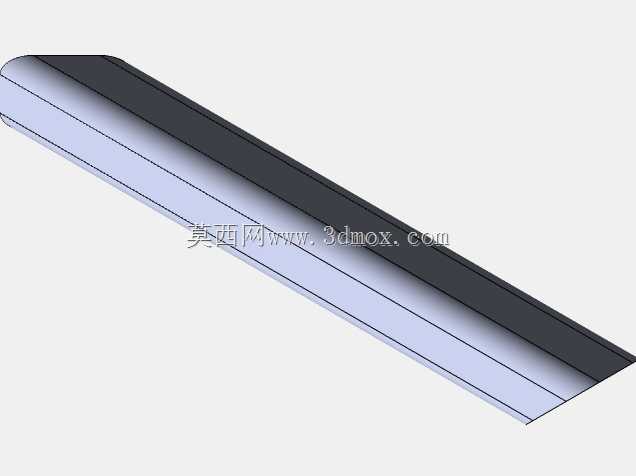

　　设计思路上，最初的草绘阶段是先在二维平面上画出不可能立方体的透视线条，再把每一段视觉上连续的线条拆分成不同空间高度的独立杆件，拆分的时候严格控制每根杆件的截面尺寸完全一致，所有杆件的中心线偏移量刚好等于方管的截面边长，这样在正交视角下，相邻层的杆件边缘刚好能完全对齐，不会出现视觉上的错位。建模过程中特意规避了曲面造型，全部采用拉伸凸台的基础特征完成，每个搭接位置的切口都做了0.1mm的装配间隙，不管是3D打印还是铝型材切割加工，都不需要二次修配就能直接拼接成型。

　　外形尺寸方面，常规桌面摆件版本的外轮廓控制在100mm×100mm×100mm的立方边界内，单根方管的截面边长为10mm，这个尺寸刚好能放在办公桌的角落，不会占用过多桌面空间，同时杆件的粗细比例刚好能呈现最佳的视错觉效果，不会因为杆件太细导致结构单薄，也不会因为杆件太粗让分层错位的痕迹过于明显。如果是作为展会隔断的放大版本，外轮廓可以做到2000mm×2000mm×2000mm，单根杆件的截面边长调整为200mm，安装时只需要在每个杆件的端部设置隐藏式的连接角码，固定在地面的预埋安装板上即可，整体安装边界不会超出外轮廓立方体的范围，不需要额外预留安装操作空间，所有连接点都隐藏在杆件的搭接缝隙里，从外部看不到任何安装固件，能最大程度保持视觉效果的完整性。

　　实际加工验证阶段，曾用PLA材料做过桌面版本的打印测试，打印层厚设置为0.2mm，填充率20%，整体打印时长不到4小时，打印完成后不需要去除支撑，只需要把杆件搭接位置的少量打印毛刺打磨掉，就能呈现出完整的视错觉效果。铝型材版本的隔断结构则采用标准4040铝型材切割，切割角度全部为90度，不需要做斜切加工，加工成本比常规的异形展示框架低40%左右，安装时两个人配合就能在半小时内完成整体拼接，拆卸后所有杆件都是等长的直杆，方便运输和存储，重复拆装不会影响结构的精度和视觉效果。
