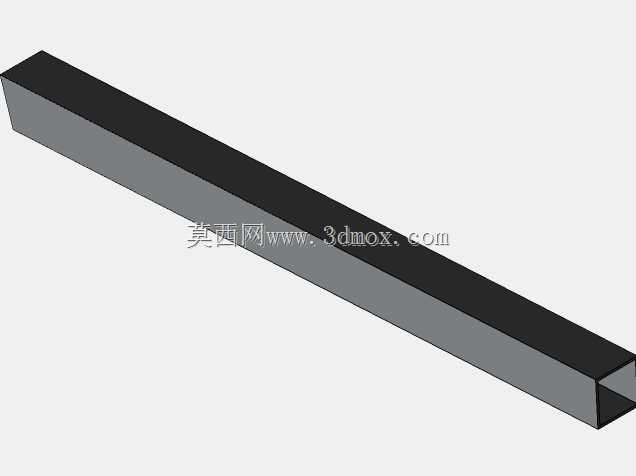

传感器测试用等截面标准杆件结构

　　在传感器性能标定、线性度测试的实验场景中，这类等截面矩形杆件是常用的基准测试载体，多数接触式位移传感器、应变式力传感器、接近开关类传感器的初始校准环节，都会用到这类加工精度可控的标准杆件作为被测基准件。不同于普通结构用型材，这类杆件的设计核心围绕测试场景的基准需求展开，首先是截面的一致性控制，整根杆件沿长度方向的矩形截面尺寸公差需要控制在微米级，避免因截面尺寸波动带来的测试基准误差，比如在应变片粘贴标定测试中，杆件截面的均匀性直接决定了应变传递系数的计算准确度，若截面存在局部尺寸偏差，会导致标定的应变系数出现系统性偏差，直接影响后续传感器的实际测量精度。

　　从安装边界来看，这类杆件的两端通常设计为平面定位结构，可直接适配通用测试台的V型块夹持或者平口钳装夹，不需要额外制作转接工装，装夹时的定位基准选择杆件的相邻两个直角面，依靠直角面的平面度与垂直度保证装夹后杆件的轴线与测试台进给方向平行，平行度误差需要控制在0.02mm每米长度范围内，避免测试过程中传感器测头出现侧向滑移，影响测量数据的稳定性。杆件的长度尺寸通常根据常规测试行程确定，覆盖多数接触式传感器的全量程测试范围，同时预留两端各15mm左右的装夹余量，避免装夹位置影响有效测试段的结构完整性。

　　设计这类杆件时，首先要考虑材料的刚性与长期稳定性，通常会选择经过时效处理的合金结构钢或者硬质铝合金，消除材料内部的残余应力，避免长期存放或者使用过程中出现杆件弯曲变形，导致基准失效。杆件的表面处理也有明确要求，测试工作面的粗糙度需要达到Ra0.8以上，既不能过于粗糙导致表面凹凸影响传感器测头的接触稳定性，也不能过于光滑出现镜面反射影响光学类传感器的信号采集，非工作面做发黑或者阳极氧化处理，避免环境光线反射对光学测试环节造成干扰。

　　在实际使用场景中，这类杆件除了用于传感器的静态标定，还可用于自动化设备上的位置触发基准，比如在生产线的位移检测工位，将杆件固定在移动滑台上，当滑台移动到设定位置时，杆件触发接近传感器输出位置信号，此时杆件的直线度直接决定了多点位触发的位置重复精度，若杆件存在弯曲变形，会导致不同工位的触发位置出现偏差，直接影响生产线的定位精度。此外在传感器的环境适应性测试中，这类标准杆件还可作为温湿度、振动测试的基准载具，将被测传感器固定在杆件上，放入环境试验箱后，杆件的结构稳定性可以保证传感器安装位置不会随环境温变出现偏移，确保环境测试过程中传感器的安装基准保持一致。

　　从结构设计细节来看，这类杆件的棱边都做了0.2mm的倒角处理，避免安装调试过程中尖锐棱边划伤操作人员或者损坏传感器测头，倒角尺寸不会过大，避免影响工作面的有效长度，杆件的端面做平面磨削处理，保证端面与杆件轴线的垂直度，当需要进行杆件轴向的推拉测试时，端面可以直接与力传感器的测头接触，不需要额外加装端面垫块。整根杆件的重量经过严格控制，在保证刚性足够的前提下尽量降低自重，避免水平装夹时因自重产生绕度变形，通常长径比控制在合理范围内，保证水平装夹时的自重绕度不超过0.01mm，满足高精度传感器的测试基准要求。

　　在三维建模过程中，这类杆件的模型需要重点还原截面的尺寸一致性、棱边倒角、端面平面度这些关键结构特征，不需要添加多余的装饰性结构，所有尺寸标注都围绕实际装夹与测试需求设置，建模时优先采用拉伸特征完成主体结构，再通过倒角、磨削面的细节特征还原实际加工后的结构状态，模型的装配基准设置在杆件的两个相邻工作面上，方便后续在测试台装配体中直接进行配合定位，不需要额外调整装配坐标系。
