工业撬装式换热处理装置三维设计

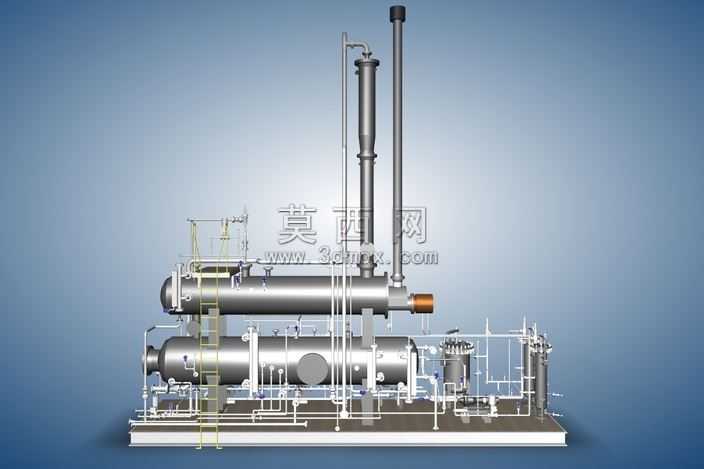

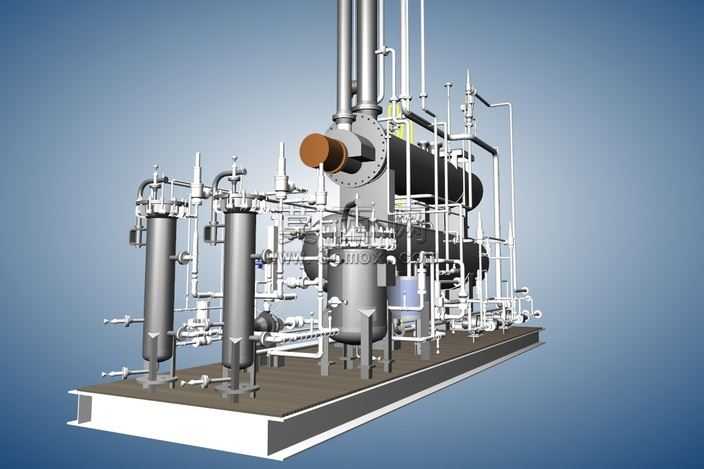

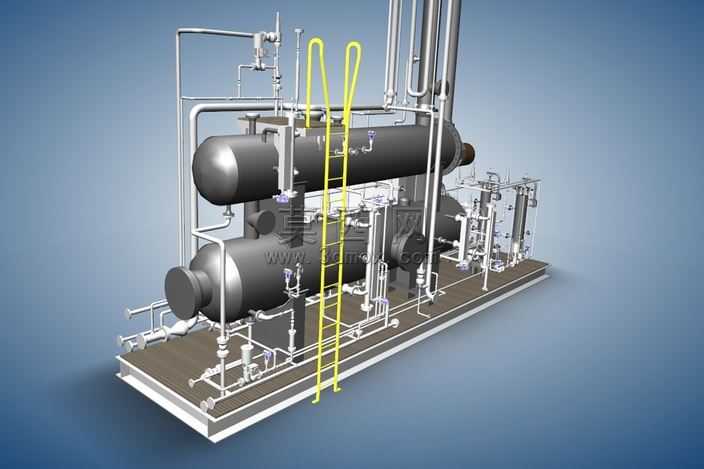

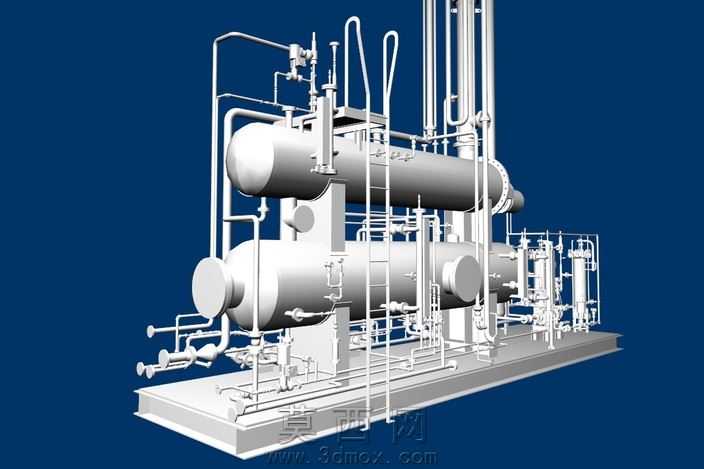

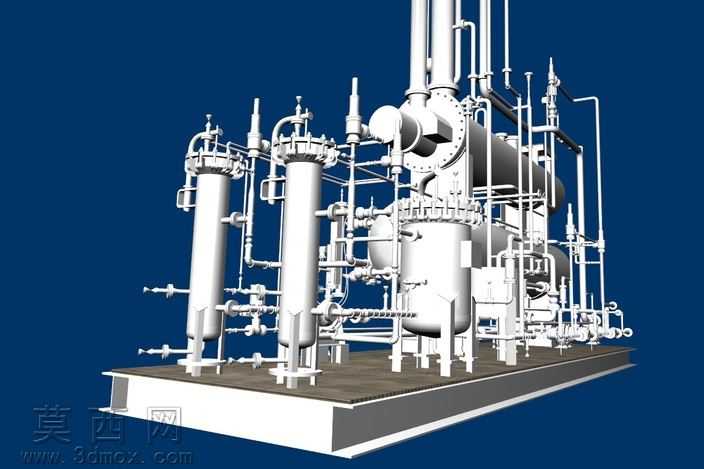

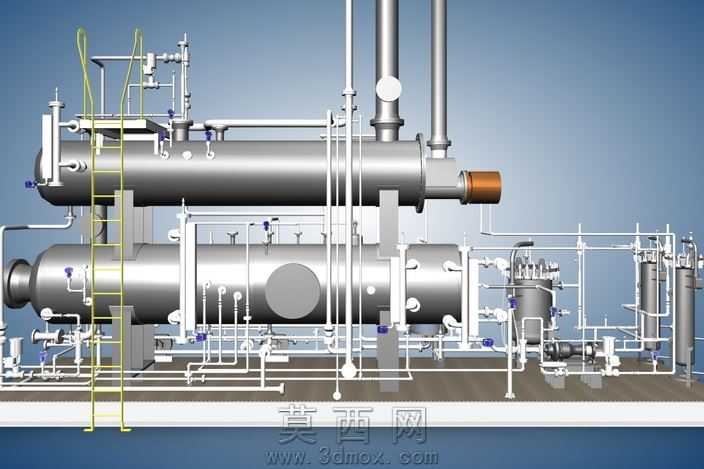

本作品为工业撬装式换热处理装置的三维建模成果，建模过程中严格遵循工业设备设计规范，对整套装置的所有组成部件进行了1:1比例的精准还原。建模阶段首先完成撬装底座的结构搭建，采用型钢焊接式底座结构，精准还原了底座的承重梁、安装平台、防滑铺装层以及地脚固定结构，确保整套装置的承载基础结构符合实际工业安装要求。随后完成两台核心卧式压力容器的建模，对罐体的封头、筒体、接管法兰、支座、人孔结构都进行了精细化建模，还原了罐体壁厚、接口位置、安装角度等细节参数，保证压力容器的结构符合行业设计标准。管路系统建模覆盖了整套装置的所有工艺管线，对不同管径的工艺管道、弯头、三通、法兰连接结构、阀门组件、仪表接口都进行了逐一建模，还原了管路的走向排布、支撑固定结构，同时对黄色安全爬梯、操作平台护栏、管线标识色都进行了对应还原，清晰区分不同功能的管路系统。材质渲染阶段，为撬装底座赋予了防滑工业地坪材质，压力容器罐体赋予了哑光金属防腐漆面材质，管路系统根据功能区分赋予了对应金属漆面与标识色材质，爬梯护栏赋予了安全黄漆材质，阀门仪表等部件赋予了对应的金属、塑料材质，通过光影调整还原了工业设备的真实质感，整套模型结构完整，细节丰富，可用于工业设备展示、工艺方案汇报、安装布局模拟等场景，能够直观呈现整套撬装换热装置的布局结构与组成细节。
