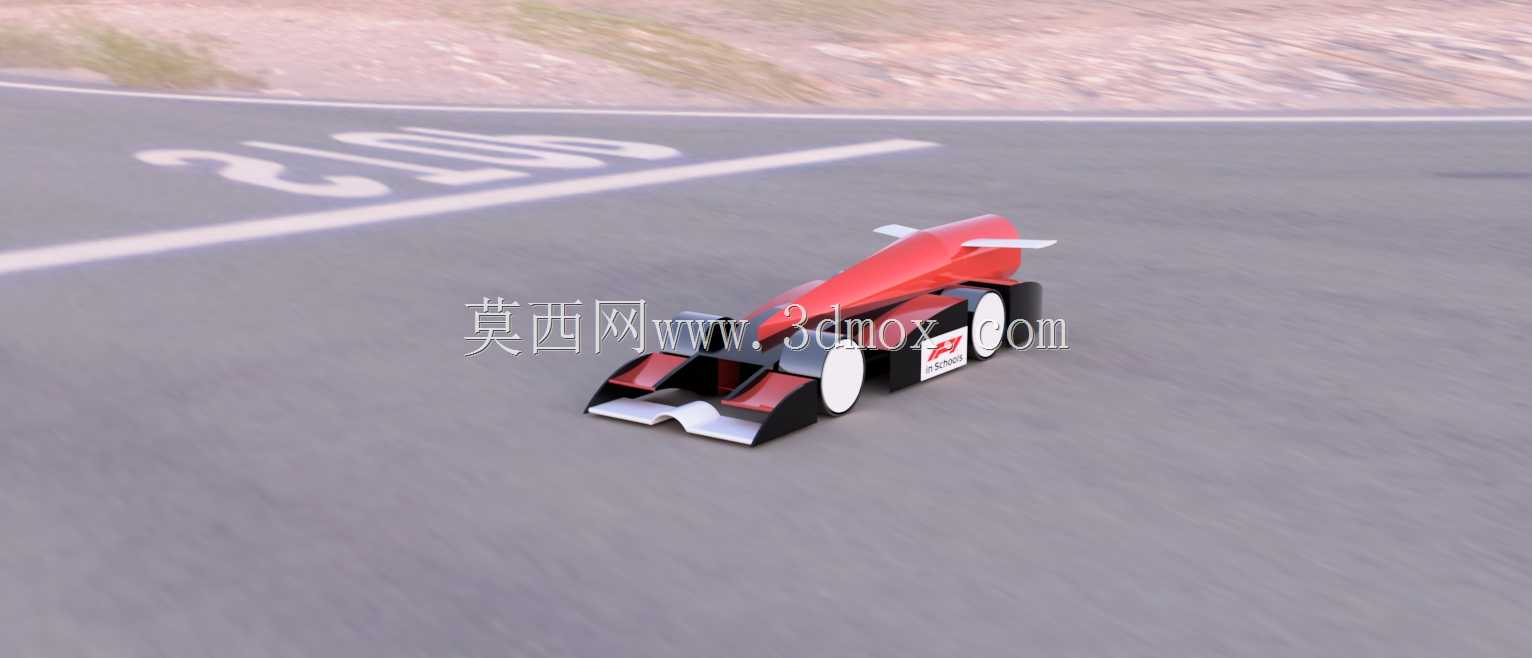

校园F1赛事概念赛车结构设计

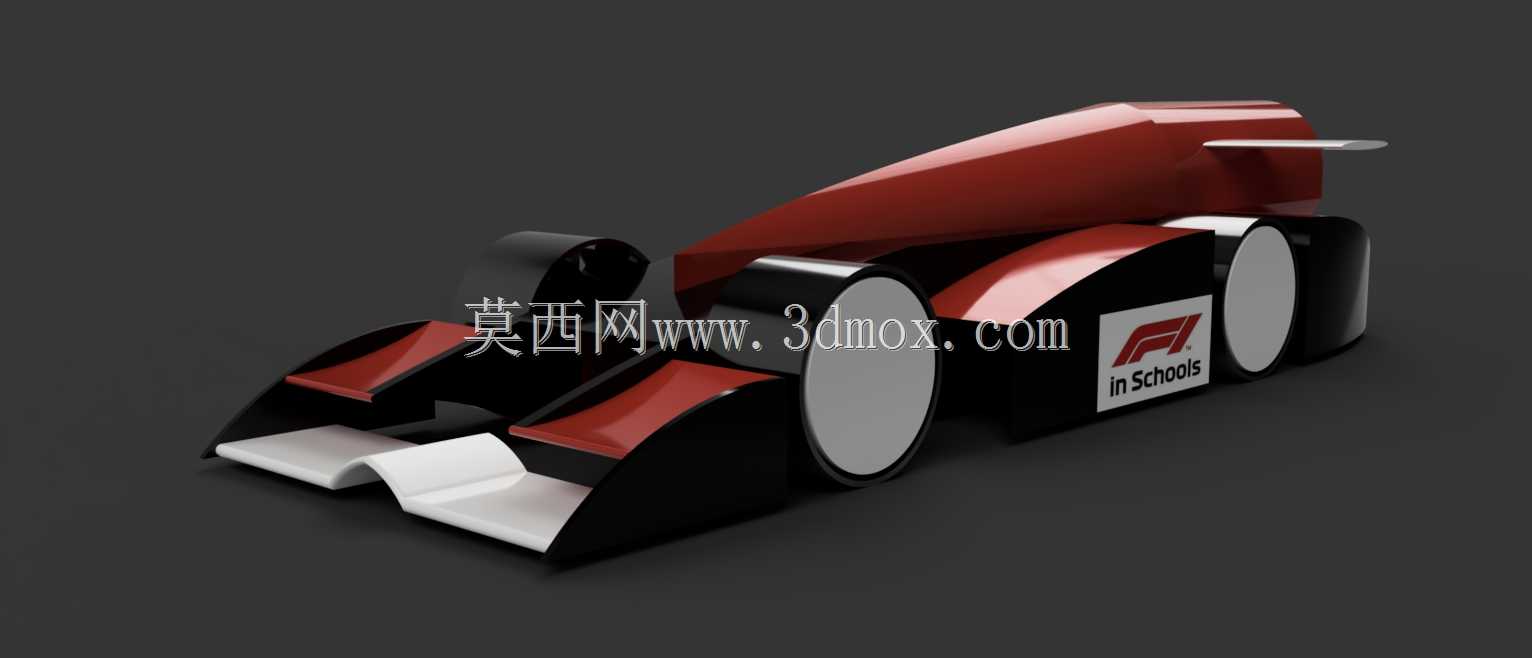

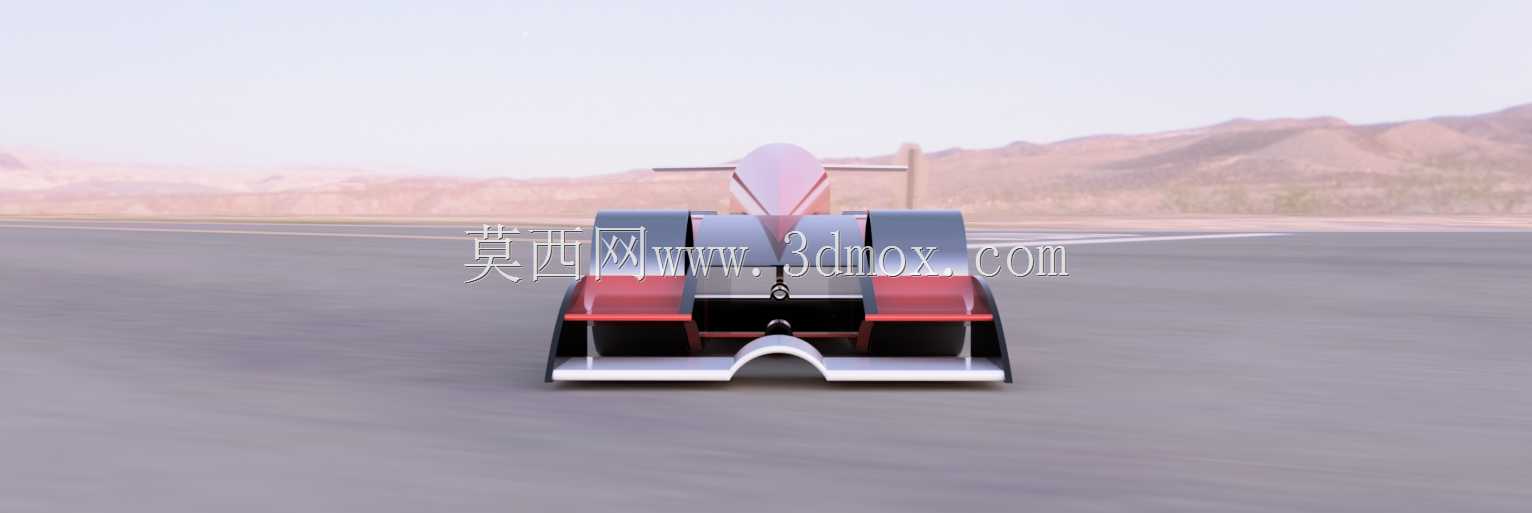

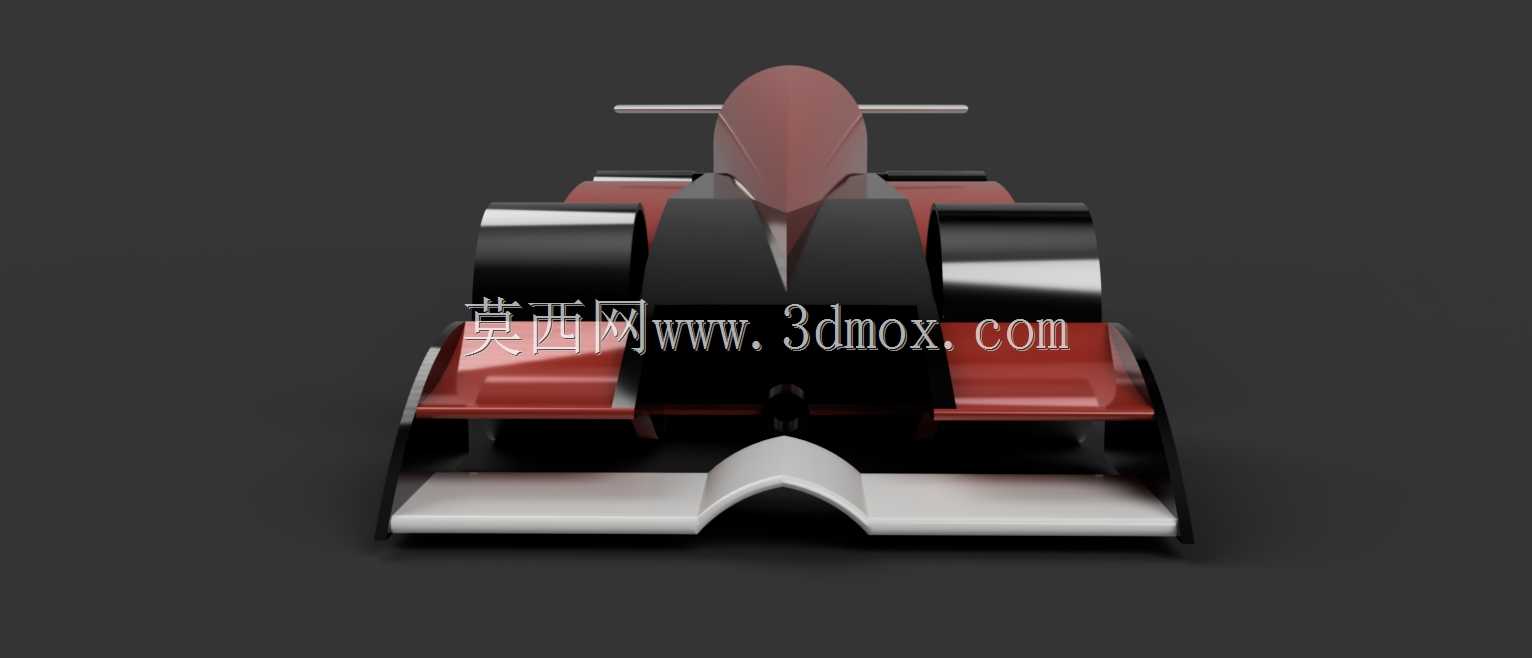

　　这款面向校园工程实践赛事打造的小型竞速车辆，核心应用场景集中在青少年工程创新竞赛、校园STEM教学实践、小型场地竞速测试三类场景，区别于专业级F1赛事车辆的严苛工业标准，该设计在满足赛事规则对车体尺寸、重量、动力边界限制的前提下，最大化平衡了结构易加工性、装配便捷性与空气动力学性能，适配学生团队的加工条件与调试需求。从功能特性来看，整车采用模块化分体设计，前翼、侧箱、主车体、尾翼、轮组五个核心模块可独立拆分加工，单模块装配公差控制在0.2mm以内，既方便赛事过程中的快速检修更换，也能满足教学场景下的结构拆解演示需求；轮组采用大直径宽面实心轮设计，轮辋与轮轴的配合采用间隙配合加定位销固定的结构，可适配不同摩擦系数的室内竞速场地，

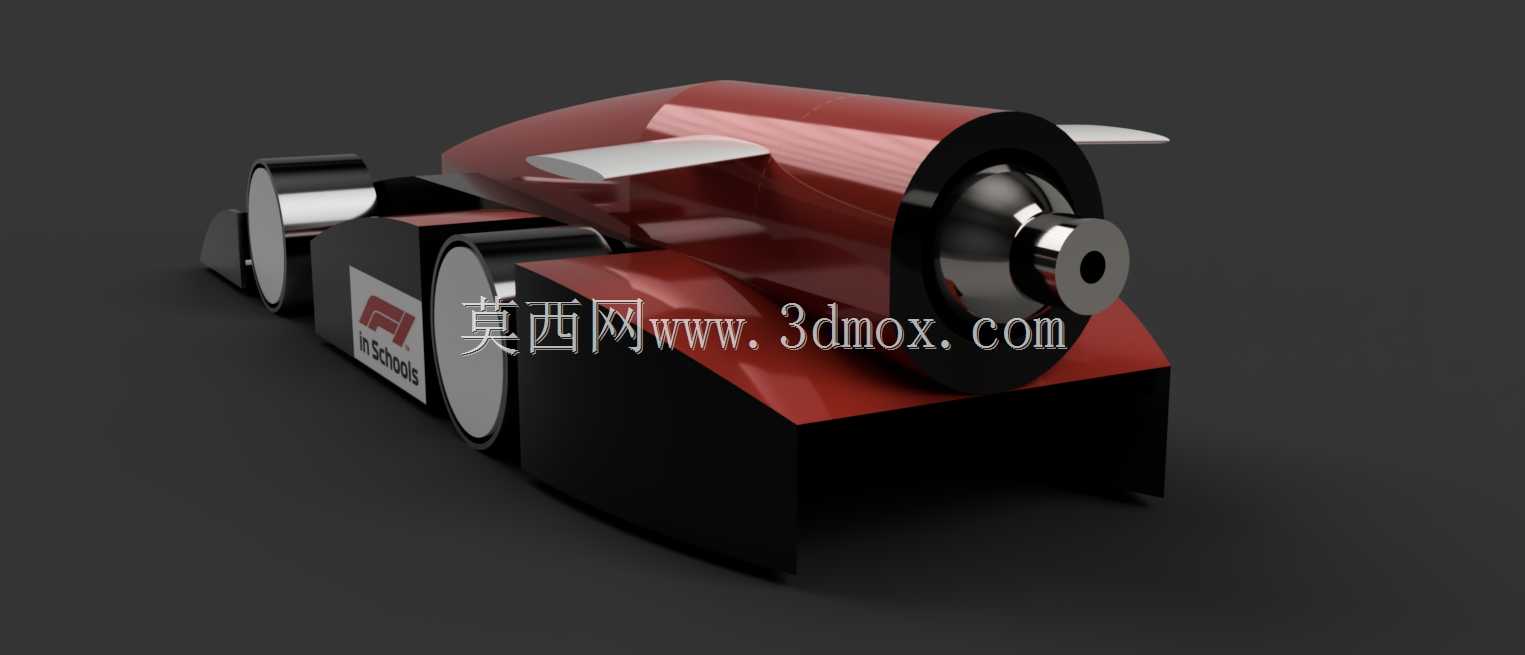

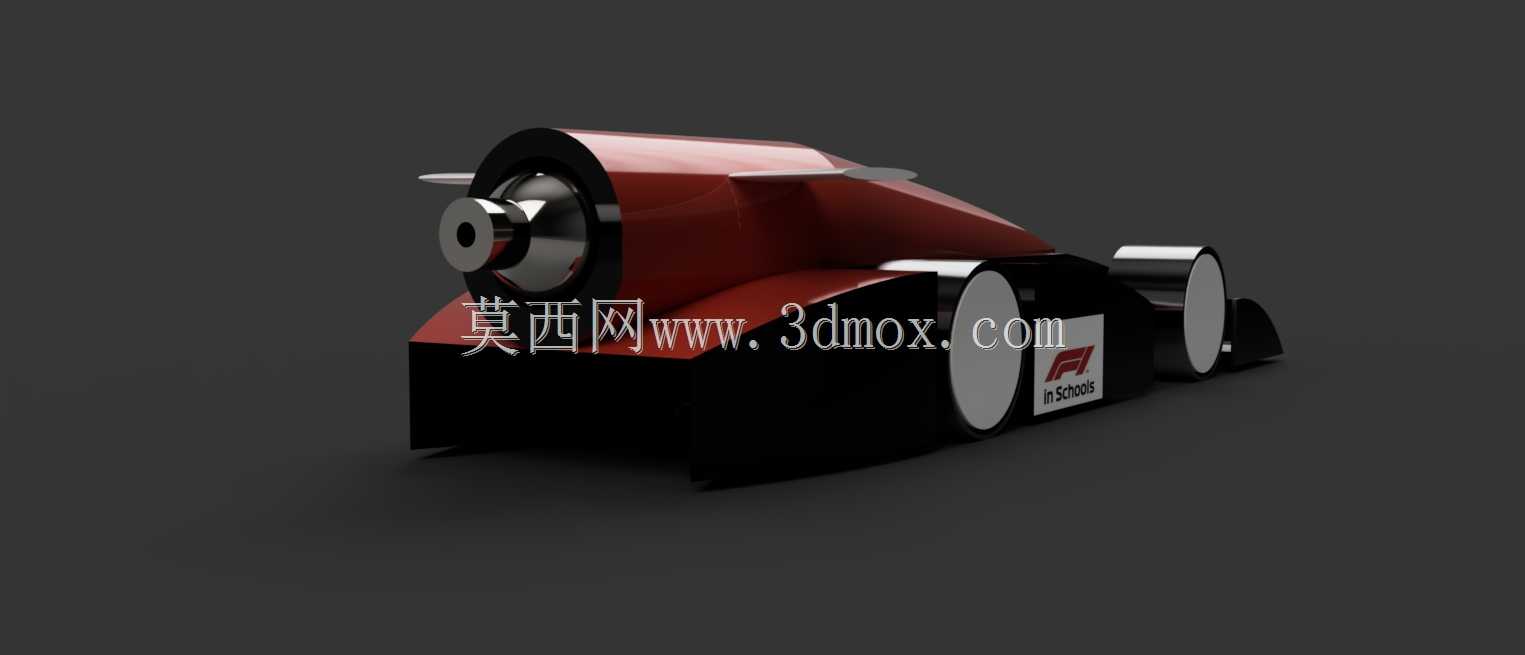

　　减少高速过弯时的轮组侧倾偏移；前翼采用多层阶梯式导流结构，可将车头正面来流分层导向侧箱与车底区域，降低车头抬升力的同时，为侧箱内部预留的动力组件提供散热气流通道；主车体采用溜背式流线轮廓，上表面曲率从车头到车尾平滑过渡，侧箱位置设置内凹式导流槽，可将流经车身侧面的气流快速导向车尾，配合车尾的小型水平尾翼，平衡高速行驶时的前后轴下压力，避免直线加速时的车尾打滑。设计思路上，整体优先考虑板材加工的工艺可行性，所有外露曲面均采用单曲率或双曲率可展开曲面设计，无需复杂五轴加工设备，使用常规激光切割、热压成型工艺即可完成外壳加工，内部骨架采用标准铝型材拼接结构，连接点位全部采用标准紧固件，无需定制特殊连接件，大幅降低加工与装配成本。

　　外形尺寸方面，整车长度控制在320mm以内，宽度不超过150mm，整车高度不超过80mm，完全符合校园F1赛事的尺寸检录要求，轮距设置为120mm，轴距180mm，重心高度控制在35mm以内，可在30度倾斜台面上保持静态稳定，满足赛事的静态检录稳定性要求；安装边界上，车体内部预留了40mm60mm25mm的动力组件安装舱，可适配常规规格的微型直流电机与电池组，安装点位预留了3mm直径的标准安装孔位，孔位间距兼容市面主流微型动力组件的安装尺寸，轮轴安装座高度预留了5mm的调节余量，可根据场地摩擦力情况调整车身离地间隙，调节范围在3mm到8mm之间，适配不同粗糙度的竞速赛道。从实际使用角度看，

　　该结构在设计阶段就规避了学生团队常见的加工痛点，比如所有棱角位置都设置了R2以上的圆角，避免加工时的应力集中与装配时的划伤风险，车体外壳与内部骨架的连接采用卡扣加少量螺丝固定的方式，拆卸外壳仅需拧下2颗固定螺丝，方便赛事间隙的快速调试与故障排查；前翼的角度预留了0到15度的调节空间，可根据不同赛道的直道、弯道占比调整下压力大小，直道占比高的赛道可减小前翼角度降低风阻，弯道多的赛道可增大前翼角度提升前轮抓地力。车底采用完全平整的设计，可减少车底乱流产生的升力，同时平整的底盘也方便在车底加装配重块，根据赛道需求调整整车重量分布，配重安装位预留了标准的配重块安装槽，可快速增减配重调整前后轴重量比，最优重量比控制在前轴45%、后轴55%，兼顾直线加速的牵引力与过弯的转向灵活性。侧箱位置的导流结构除了空气动力学作用外，还可在侧箱内部加装小型导流片，引导气流直接吹向动力组件的散热位置，避免长时间竞速时动力组件过热导致的动力衰减，该结构无需额外加装散热风扇，仅靠行驶气流即可满足散热需求，进一步降低整车重量与结构复杂度。
