集成链轮结构的一体式摩托车后轮组件

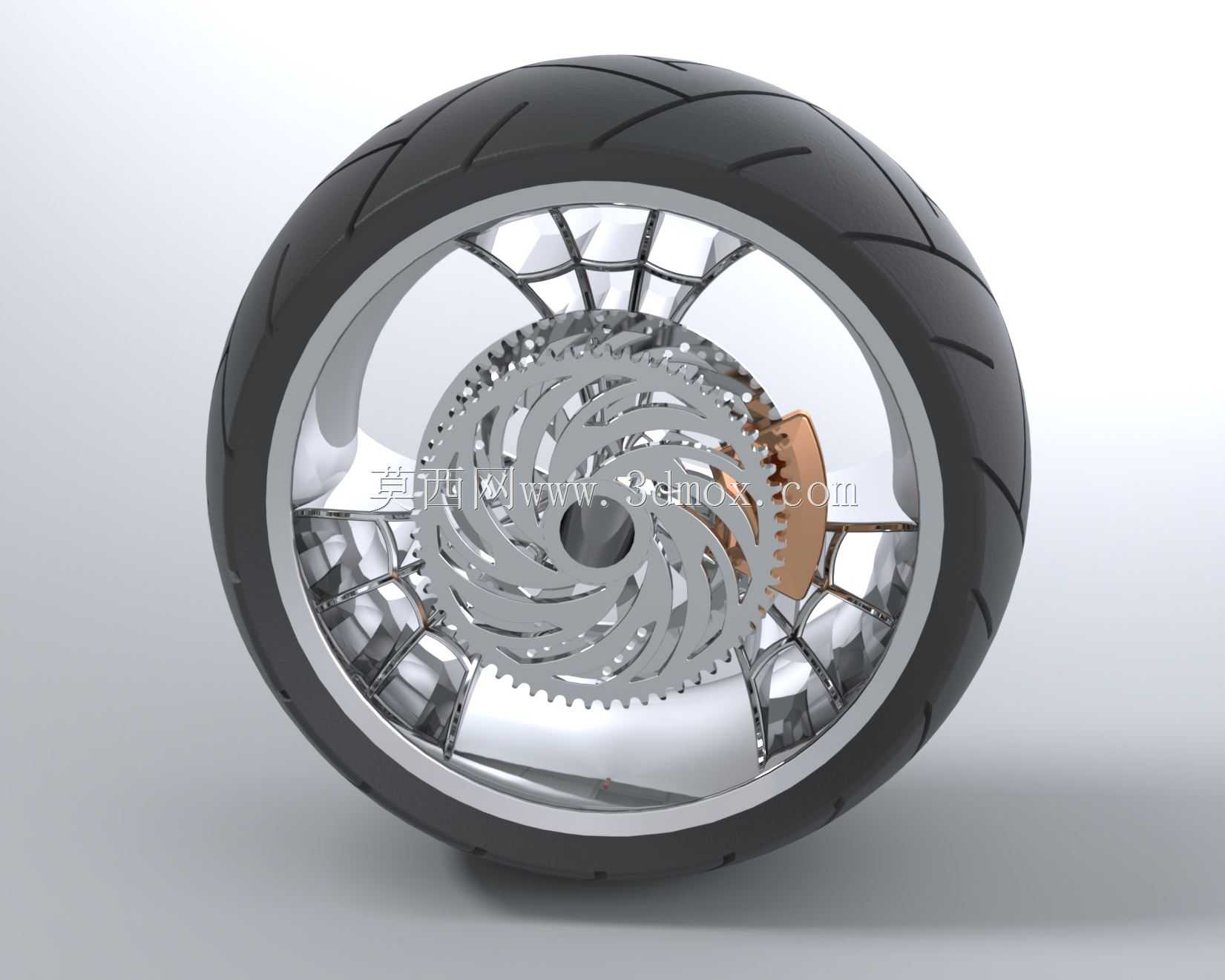

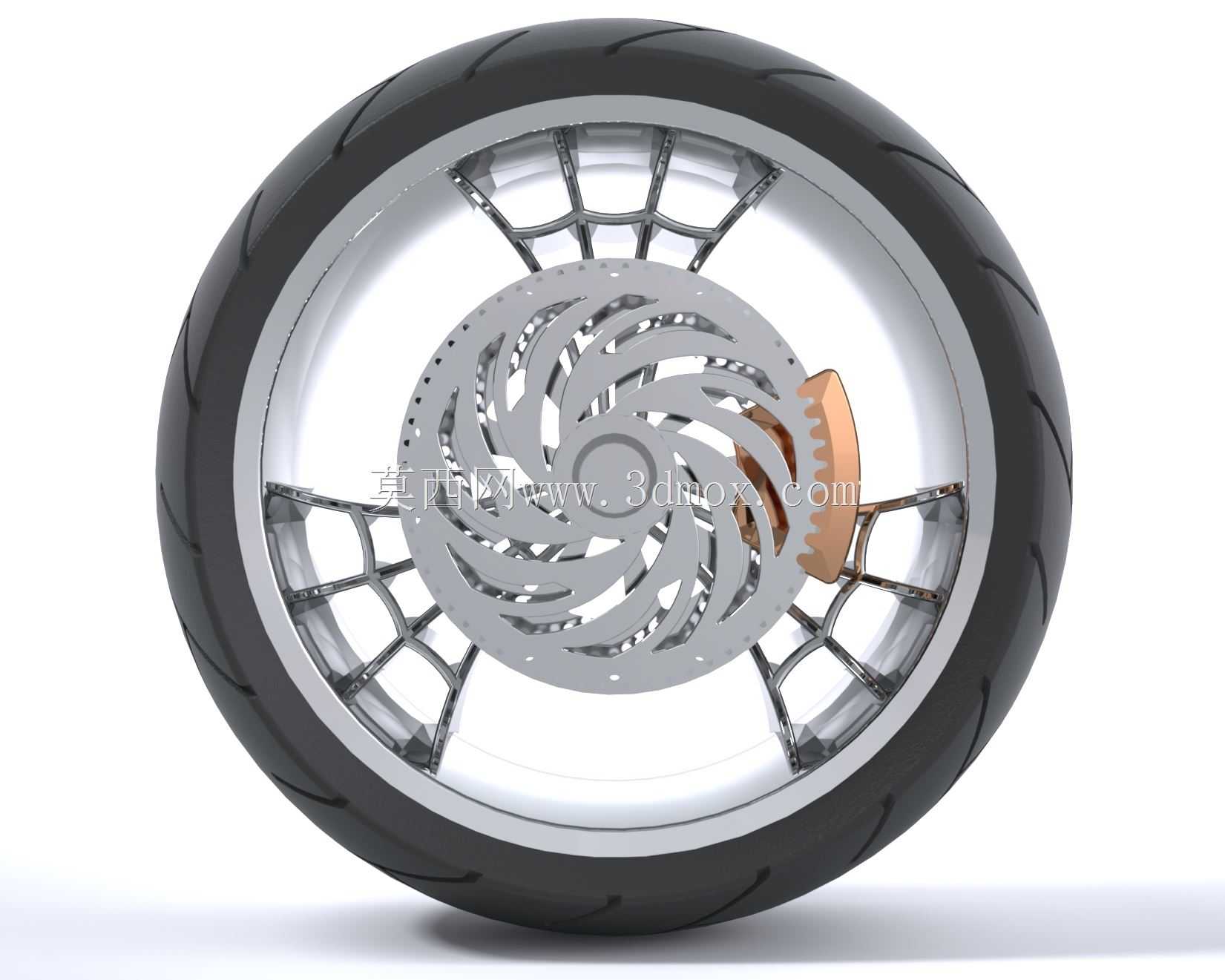

　　该行走轮组件将传动链轮与轮毂做集成化设计，区别于传统链轮通过螺栓紧固在轮毂辐条外侧的分体结构，直接把链轮齿圈与轮毂辐条的受力承载段做一体化构型，在两轮代步设备、小型越野载具、轻型特种作业移动平台的后轮传动场景中，能有效减少分体装配带来的连接松动风险，降低传动副的轴向安装尺寸占用。从结构受力逻辑来看，设计阶段优先匹配链传动的载荷传递路径，辐条采用涡旋式放射构型，每根辐条的延伸走向同时对齐链轮齿根的受力点与轮辋的安装座，让链条拉动链轮产生的扭矩能直接通过辐条传递到轮辋，避免额外的连接法兰带来的应力集中问题，也减少了装配时的同轴度调校工作量。轮辋部分采用适配真空胎的标准槽型结构，胎圈座的直径、

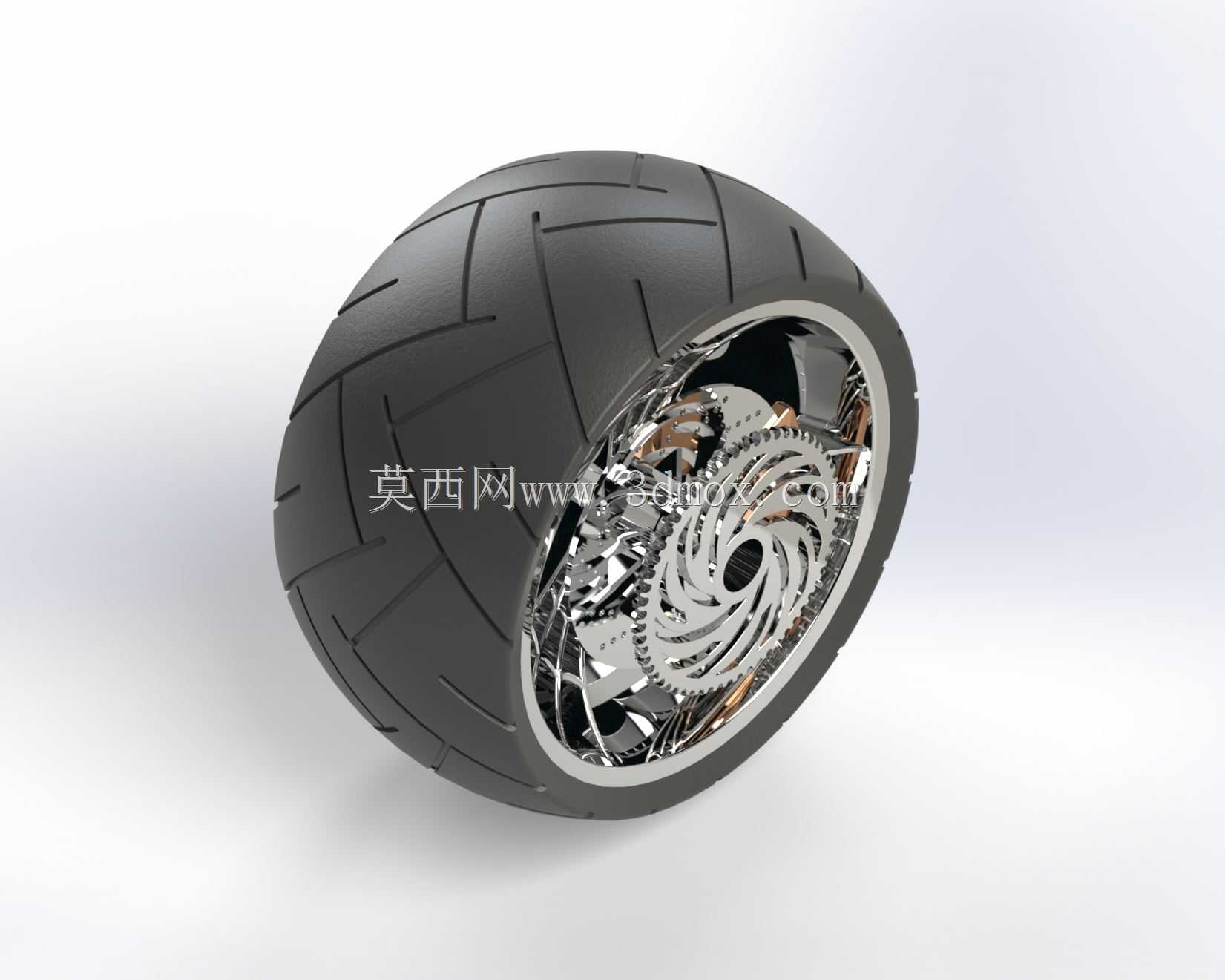

　　倾角参数完全符合常规小排量两轮车辆的轮辋尺寸规范，可直接匹配同规格的民用道路轮胎，轮缘的凸起高度满足轮胎高速转动时的防脱圈要求。集成的链轮齿形采用标准滚子链啮合轮廓，齿距、齿根圆弧参数适配常规428/520系列传动链条，链轮侧预留了刹车盘的安装止口与螺栓孔位，不需要额外加装转接法兰即可完成盘式制动器的装配，安装边界上，链轮与轮毂集成后，轴向突出量比分体结构缩短近三分之一，能给后平叉、减震器的布置留出更多空间，尤其适合轴距紧凑的小型电动两轮车、轻型越野摩托的后轮布局。轮胎部分采用公路取向的胎面花纹，主排水沟为斜向交错布局，干地抓地与湿地排水性能兼顾，胎体的帘线层支撑强度匹配10-15kW级动力输出的载荷要求。从建模细节来看，

　　轮辋与辐条的过渡位置做了等半径圆角处理，避免应力集中导致的结构疲劳，链轮齿面做了啮合间隙的仿真校核，保证链条转动时无卡滞、无异常磨损，轮毂中心的轴承安装孔位同轴度公差控制在0.02mm以内，满足高速转动时的跳动量要求，整个组件的装配逻辑完全遵循实车的安装顺序，可直接用于整车总装的干涉检查、传动系统的运动仿真验证，也能作为定制化改装轮组的设计参考基底，调整辐条造型、链轮齿数、轮辋直径即可适配不同载荷、不同动力等级的小型移动行走设备。
