松下风格双天线家用无线路由器结构设计

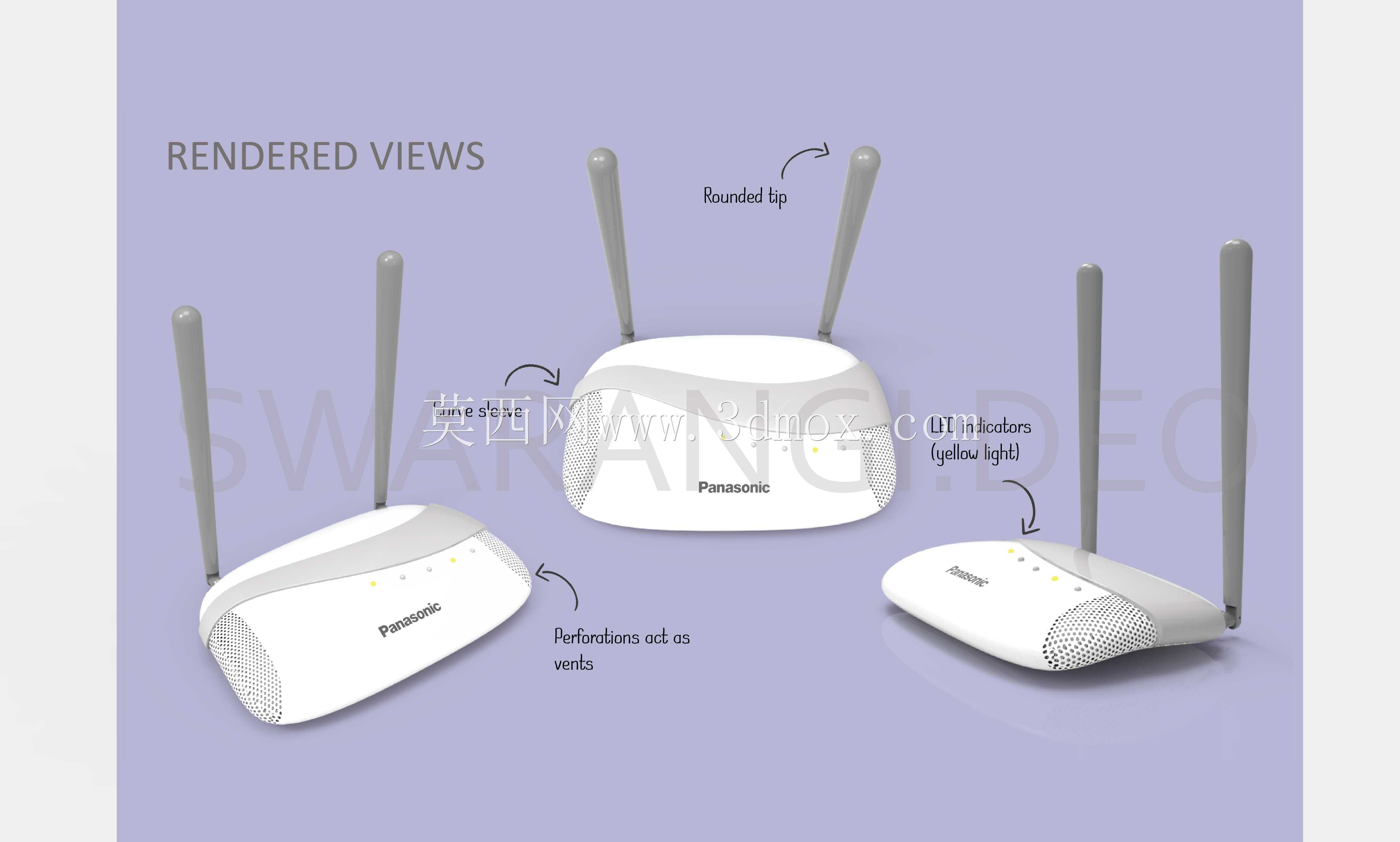

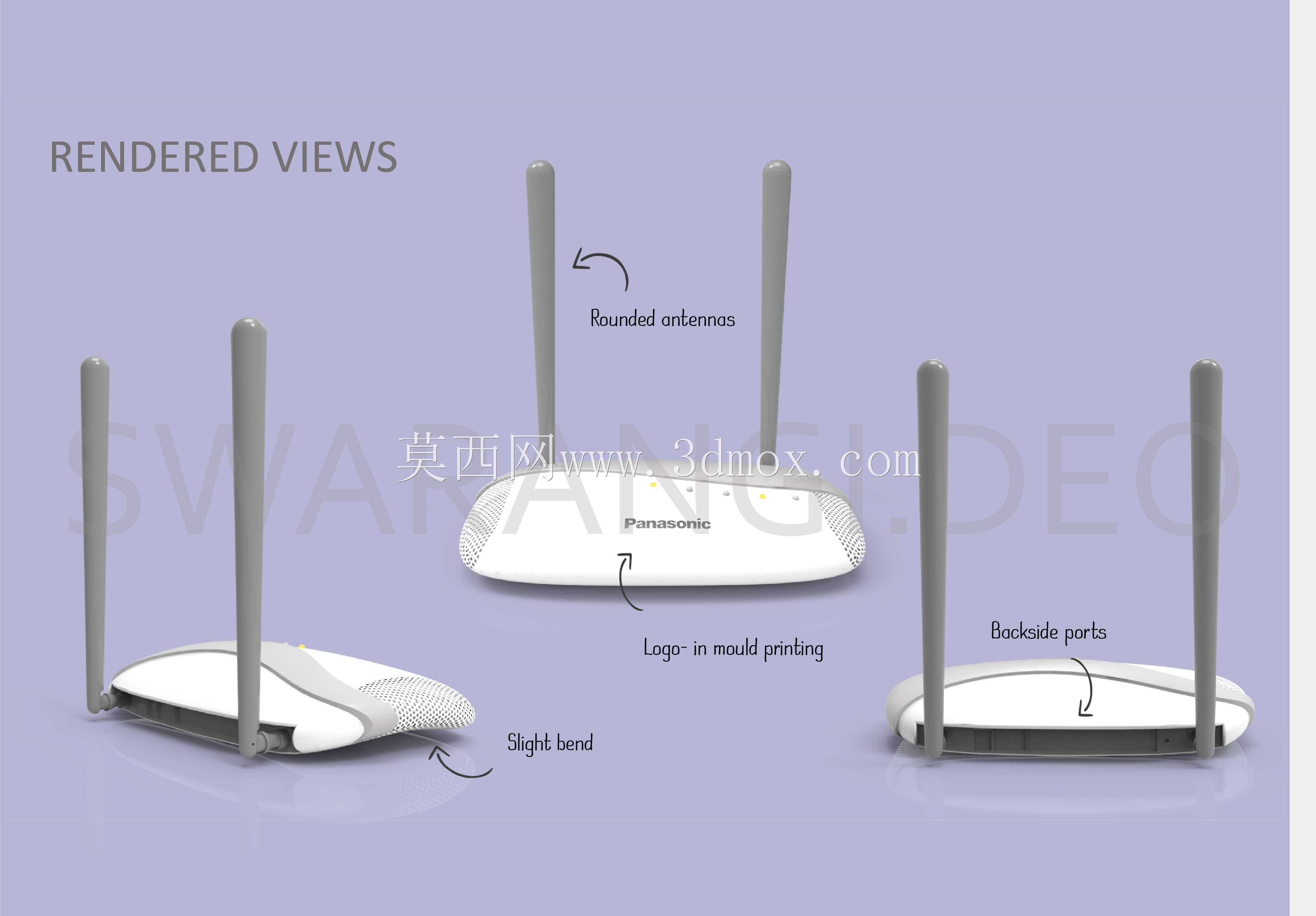

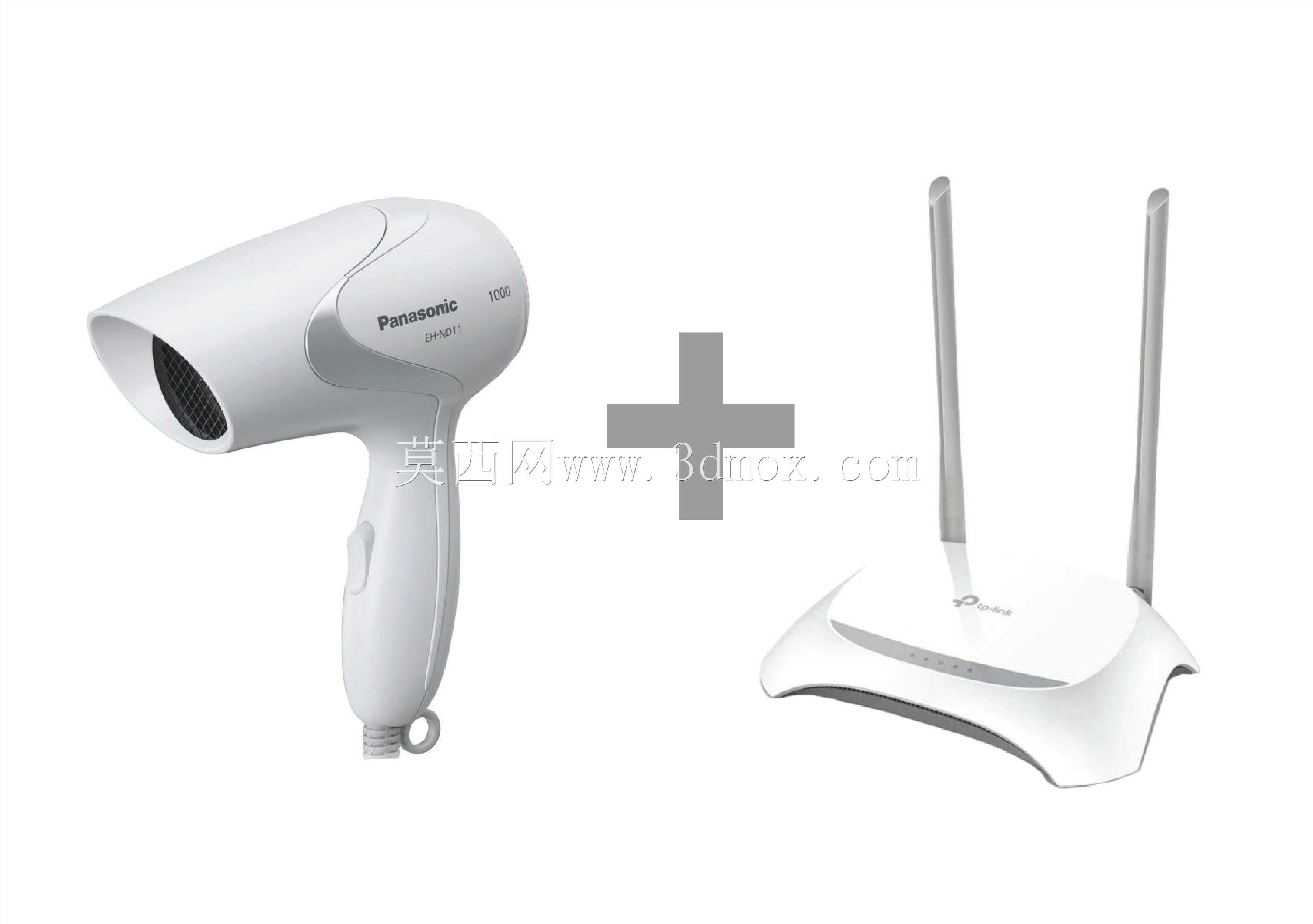

　　这款家用无线路由器的结构设计，参考了松下电吹风EH-ND11-w的曲面过渡逻辑，在传统TP-link双天线路由器的基础上做了外观重构，整体壳体采用上下扣合的装配方式，上壳做了微弧的收边处理，边缘过渡圆角控制在R3-R5区间，既避免了直角壳体的生硬感，也能在注塑生产时减少应力集中的问题。设备正面布置了四颗状态指示灯，分别对应电源、系统运行、WAN口连接、WiFi信号状态，指示灯采用半透明PC材质做导光柱，光线柔和不刺眼，正面居中位置做了品牌标识的下沉式丝印区域，不会因为日常擦拭出现标识磨损。两根外置全向天线采用阻尼转轴结构与壳体连接，可实现0-90度垂直翻转、0-180度水平旋转的角度调节，用户可根据摆放位置调整天线角度，

　　优化不同区域的信号覆盖效果，天线根部做了加厚的止位结构，避免反复调整角度出现转轴断裂的问题。设备底部布置了四个圆形防滑橡胶脚垫，垫高壳体3mm左右，既可以保证底部散热格栅的空气流通，也能避免放置在光滑桌面时出现滑动，底部同时预留了壁挂安装孔位，支持用户将设备固定在墙面或弱电箱外侧，适配不同的家居布线场景。接口区域全部布置在设备后侧，从左到右依次是电源输入接口、复位按键、1个WAN口、4个LAN口，接口间距预留了12mm的操作空间，插拔网线时不会出现相邻接口干涉的问题，后侧同时做了理线卡槽，可将多余的线材收拢固定，避免桌面线材杂乱。壳体侧面布置了大面积的网状散热孔，孔位直径1.2mm，呈矩阵式排列，既可以保证内部主板、

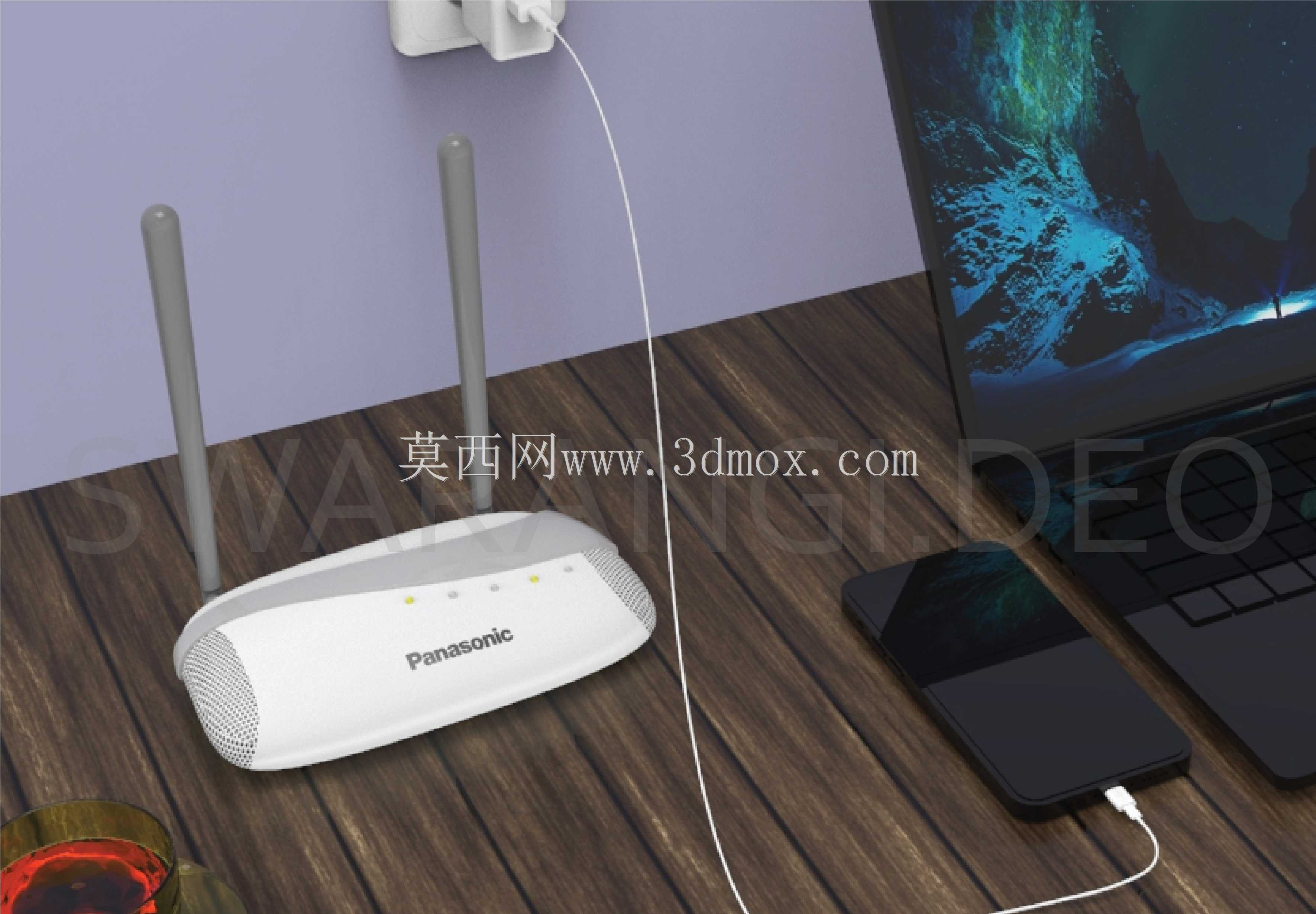

　　射频模块的热量及时散出，也能阻挡日常环境中的大颗粒灰尘进入设备内部，散热孔区域做了内凹1mm的处理，避免放置时被墙面或其他物体完全遮挡。设备整体尺寸控制在长180mm、宽120mm、高35mm（不含天线）的区间，占用桌面空间极小，不管是放置在书桌、电视柜还是弱电箱旁都不会显得突兀，壳体采用ABS+PC混合材质，表面做了细晒纹处理，不容易残留指纹和日常使用的划痕。在结构设计时，内部预留了足够的射频模块屏蔽罩安装位，可减少内部电路对WiFi信号的干扰，同时主板固定柱采用十字加强筋结构，跌落时可有效分散冲击力，提升设备的抗摔性能，天线内部的馈线走线做了专门的卡槽固定，避免装配时线材被壳体挤压出现信号衰减的问题。
