航空轻量化钛合金承力结构件设计

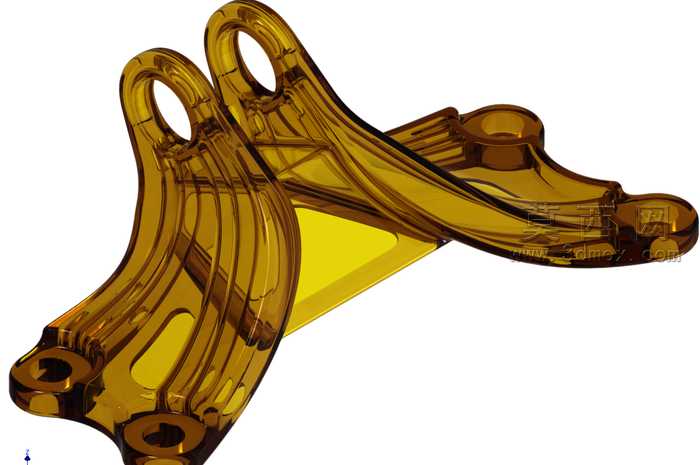

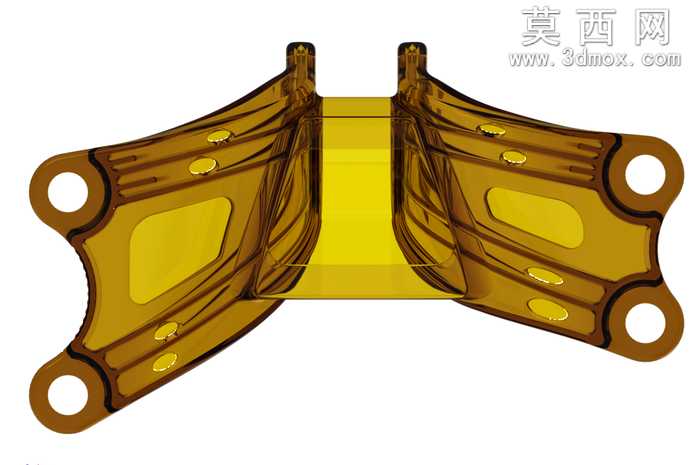

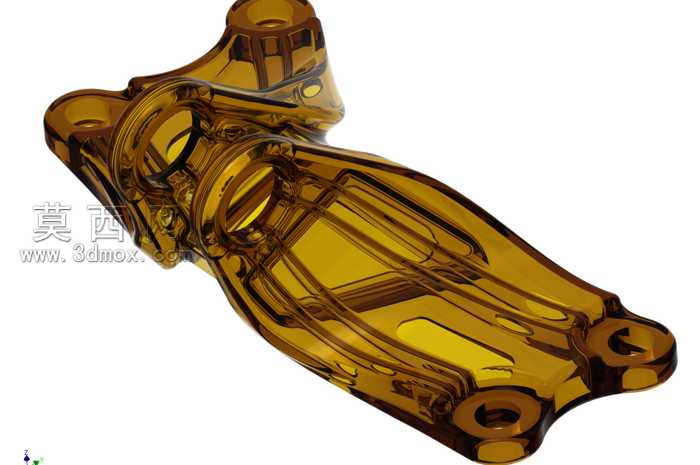

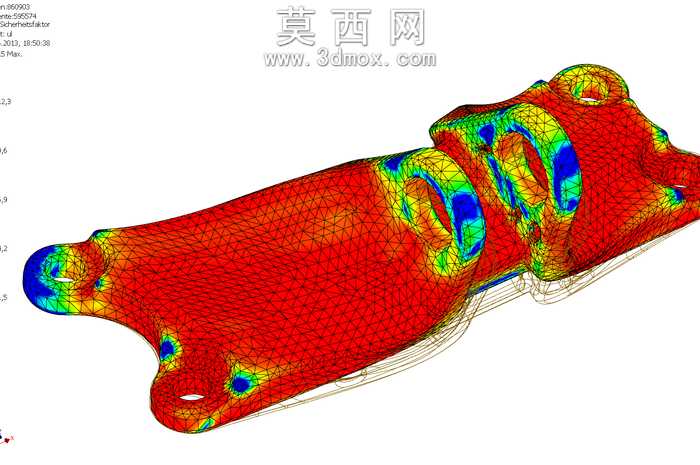

本作品为面向航空领域的轻量化钛合金承力结构件三维建模设计，整体采用拓扑优化思路完成结构构型搭建，在三维建模阶段优先围绕极限减重目标开展参数化设计，最终实现整体重量控制在256克，相较同载荷等级传统构型减重幅度达87.5%。建模过程中首先完成载荷工况边界定义，按照航空零部件1.5倍安全系数要求梳理各安装点位的受力路径，通过非均匀有理B样条曲面完成整体流线型外轮廓构建，针对安装耳片、轴孔配合区域做局部加厚处理，主体承力区域采用变厚度薄壁结构，在保证应力传导连续性的前提下最大化去除非承载区域的冗余材料。材质渲染阶段选用半透明琥珀色工程材质，直观呈现内部加强筋的交错排布逻辑，清晰展示内部镂空区域的结构形态，方便观察壁厚变化的过渡细节。结构设计上重点解决钛合金材料低抗形变的性能短板，针对Young's模量对应8000磅垂直工况的载荷条件做专项校核，将关键受力区域的最小壁厚控制在5毫米，通过圆角过渡消除应力集中点位，避免交变载荷下的疲劳失效问题。建模过程中对所有安装孔位做同轴度约束，配合面预留标准装配公差，整体结构一体成型无需额外拼接构件，既降低了后续机加工的工艺难度，也减少了装配环节带来的累积误差。设计全程围绕航空零部件的轻量化需求平衡性能与重量的关系，在满足结构强度、刚度要求的前提下最大化压缩构件重量，适配航空装备对部件自重的严苛控制要求，整体构型流畅无突兀转折，内部加强筋的排布完全贴合主应力迹线走向，实现材料利用率的最优配置。
