127mm直径斜置辊轮麦克纳姆轮结构

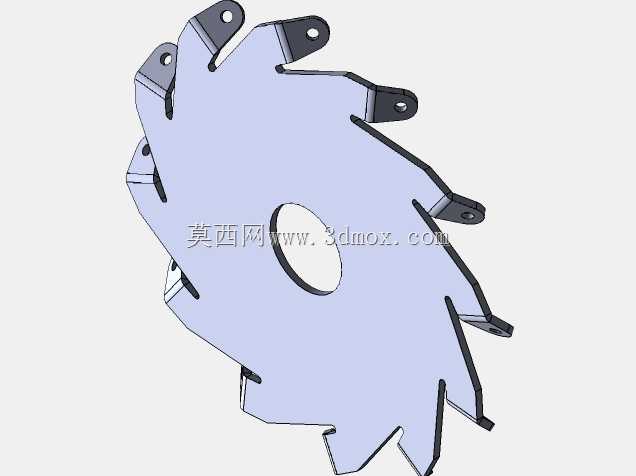

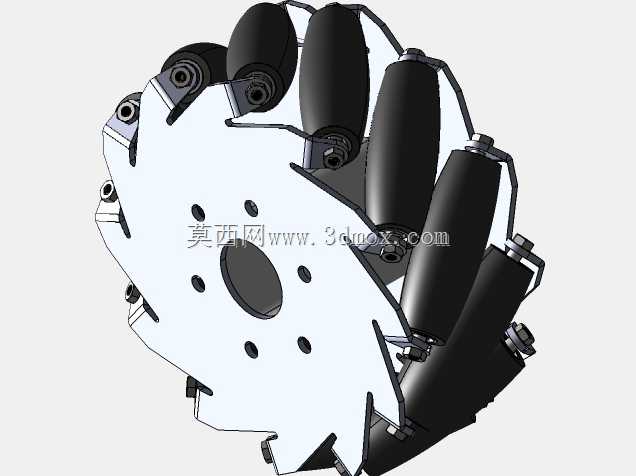

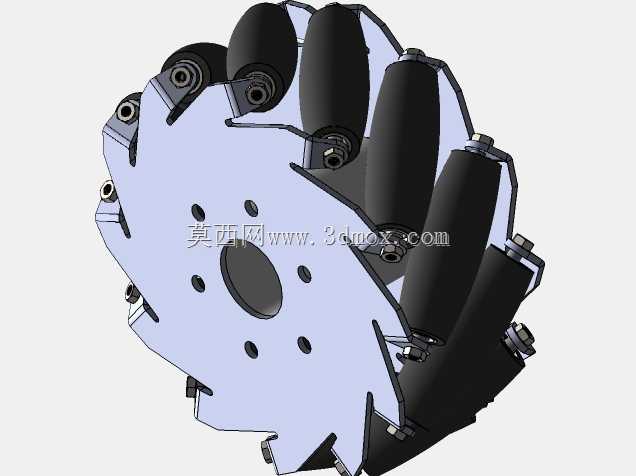

　　在AGV仓储转运、车间窄通道物料配送、智能巡检机器人、赛事竞技移动平台这类对移动灵活性有高要求的场景里，普通转向轮无法实现原地回转、横向平移这类特殊走位，麦克纳姆轮正是为解决全向移动需求诞生的核心行走部件。这款127mm规格的麦克纳姆轮，采用轮辐一体式加工的设计思路，中心预留的安装孔位可直接适配常规法兰输出的驱动轴，无需额外设计转接结构，轮辐边缘的安装位采用对称排布，保证每一组辊轮支架的安装受力均匀，避免长期运行后出现支架偏斜导致的辊轮磨损不均问题。轮周排布的橡胶外滚柱采用斜向45度贴装设计，辊子的旋转轴既与车轮平面呈45度夹角，也与车轮主轴线保持45度夹角，这种排布方式能将车轮的主驱动力分解到轴向与径向两个方向，

　　通过四个同规格麦克纳姆轮的差速配合，即可实现整车在平面内任意方向的移动，不需要额外设置转向机构，能大幅缩小移动设备的转弯半径，甚至在狭小空间内完成零半径转向动作。从安装边界来看，这款轮体的总宽度控制在适配小型移动底盘的范围内，轮辐上的减重孔在保证结构强度的前提下降低了轮体自重，减少驱动电机的负载损耗，辊轮支架采用分体式紧固件连接，单根辊轮出现磨损时可单独拆卸更换，不需要整体报废轮体，降低后期运维成本。实际选型应用时，需要注意单轮的承载能力匹配整车自重加额定负载的总重量，安装时要保证四个轮子的辊轮斜向角度完全一致，安装高度公差控制在合理范围内，避免运行中出现轮体悬空、受力不均导致的走偏、辊轮异常磨损问题。

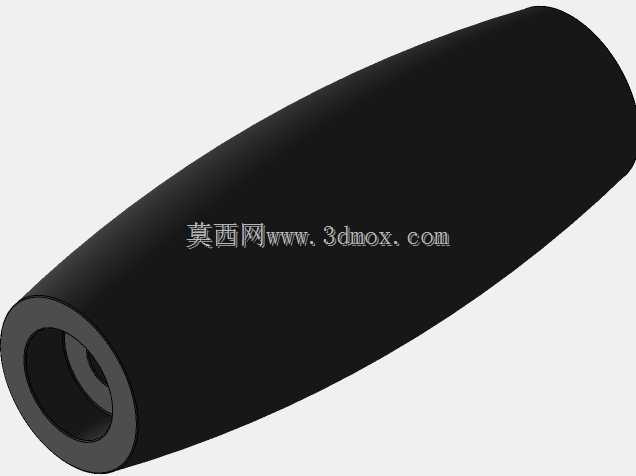

　　轮体接触地面的辊轮采用橡胶材质，能提供足够的地面摩擦力，同时在过接缝、轻微不平整地面时能起到一定的缓冲作用，减少运行过程中的振动传递到车体上部，保护车载的精密元器件。这类小直径麦克纳姆轮尤其适合自重较轻、空间紧凑的小型移动设备，相比大直径轮组，它的安装占用空间更小，驱动所需的扭矩更低，能适配小功率减速电机，降低整套移动底盘的成本与重量。设计建模时，每一组辊轮的安装角度都经过严格的角度约束，保证装配后所有辊轮的外轮廓形成完整的圆周，避免运行中出现卡顿、跳动的问题，紧固件的选型也匹配轮体的安装空间，不会出现螺栓突出轮体轮廓剐蹭地面或车体结构的问题。
