索具用环形鸡眼金属结构件设计

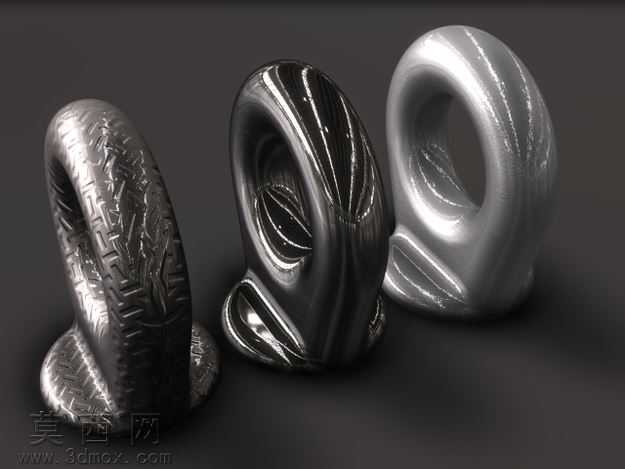

本次设计的索具用鸡眼构件，采用三维参数化建模方式完成整体结构搭建，建模过程中首先绘制环形主体的基准截面曲线，通过扫掠命令生成基础闭环结构，再针对底部安装基座进行拉伸切除操作，精准加工出用于穿装固定的小孔结构，保证构件与索具主体的装配精度。建模阶段对环形曲面的过渡圆角做了连续性优化，避免应力集中问题，所有倒角参数均参照五金索具的行业通用标准设定，兼顾结构强度与安装便利性。材质渲染环节分别制作了三种不同的表面效果，第一种为带防滑纹理的粗糙金属质感，通过在漫反射通道叠加轮胎纹凹凸贴图，调整粗糙度参数至0.7，模拟铸钢件的磨砂表面，适用于需要增大摩擦力的吊装使用场景；第二种为亮面镀铬材质，调高反射光泽度至0.95，添加细微的划痕纹理做旧处理，还原五金配件长期使用后的真实金属质感；第三种为哑光金属质感，降低反射强度，调整金属度参数至0.8，呈现不锈钢喷砂后的细腻表面效果。结构设计上重点考量了受力分布，环形主体的壁厚经过力学模拟验证，在额定拉力载荷下形变量控制在安全阈值内，底部基座与环形部分采用一体化建模方式，不存在拼接缝隙，避免使用过程中出现断裂风险。小孔的孔径尺寸经过多轮适配调整，可兼容市面主流规格的索具连接销钉，安装时无需额外扩孔即可完成装配。整体设计遵循实用化原则，没有冗余的装饰结构，所有曲面造型均服务于受力需求与安装功能，渲染输出时采用三点布光方式，主光从侧上方打亮构件主体轮廓，辅光补全暗部细节，背光勾勒金属边缘的高光，充分展现不同表面处理工艺下的材质差异，为后续的生产加工提供直观的效果参考，也可作为索具配件选型的可视化展示素材。
