多结构挤压式机械武器夹爪设计

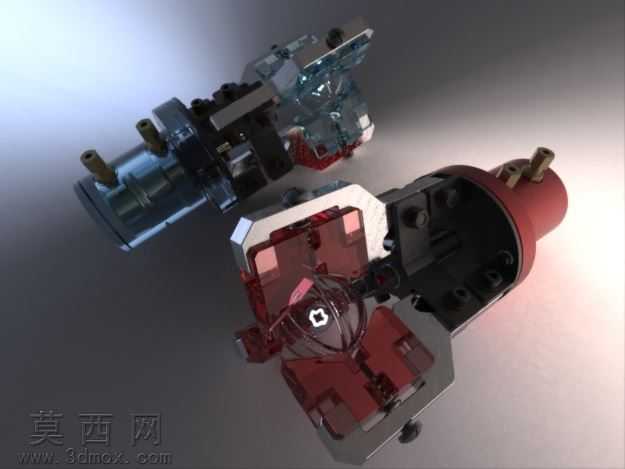

本作品为纯机械结构的挤压式夹爪设计，全程采用参数化建模逻辑完成，适配机械设计场景下的夹持作业需求，整体建模过程严格遵循机械加工的公差配合标准，所有零件的尺寸参数均可根据实际使用场景进行调整修改，具备极强的工程复用价值。建模阶段首先完成核心夹持臂的主体轮廓搭建，通过多段拉伸、切除特征构建出夹爪的基体结构，针对夹爪与被夹持物件接触的挤压工作面，单独设计了适配不同外形物件的贴合曲面，通过曲面扫描、放样特征完成接触面的精细化造型，保证夹持过程中受力均匀，避免出现物件滑脱或者接触面压损的问题。夹爪的传动连接部分采用了模块化的设计思路，将驱动连接端、传动臂、夹持端拆分为独立的可装配模块，每个模块之间的连接位置都设计了标准的装配定位特征，包括定位销孔、配合轴肩等结构，既保证了装配过程的定位精度，也方便后续根据不同的驱动端规格进行适配调整。渲染阶段针对不同零件的材质特性做了区分设置，金属结构件采用了带细微磨砂质感的金属材质，调整了材质的反射率与粗糙度参数，还原真实机加工金属零件的表面质感；夹爪的外壳防护部分采用了半透明的工程塑料材质，通过调整材质的折射参数与透光率，清晰展现出内部的机械传动结构，同时半透明外壳的渲染效果也能直观呈现外壳与内部零件的装配间隙是否合理。整体结构设计围绕稳定夹持的核心需求展开，在夹爪的铰接位置设计了耐磨衬套结构，通过旋转配合特征模拟铰接位置的运动轨迹，验证夹爪开合过程中不存在结构干涉问题，挤压夹持的力臂经过参数化计算，在同等驱动力的前提下能够获得更大的夹持力，适配不同重量、不同外形的工件夹持需求。整个模型所有特征均保留完整的参数化建模历史，方便使用者根据自身的作业需求调整夹爪的开合角度、夹持行程、安装尺寸等参数，无需重新搭建基础模型即可快速完成适配修改，可直接应用于自动化夹持工位的方案设计、机械教学演示、非标夹具设计参考等多个场景，模型的装配结构完全符合实际机械加工与装配的工艺要求，不存在无法加工的异形结构，具备很高的实际落地参考价值。
