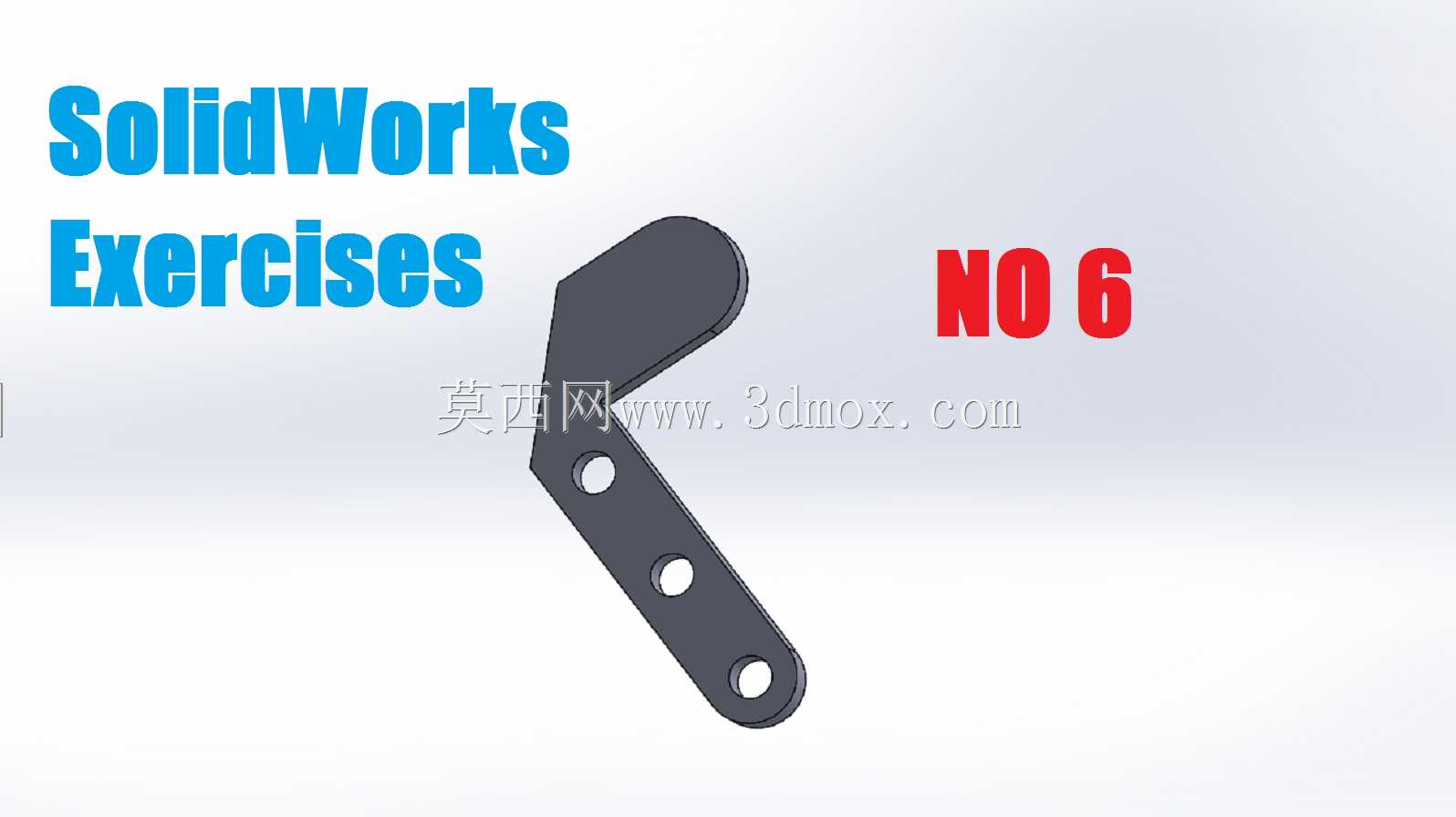

带角度折弯连接角片结构设计

项目分类:通用五金配件 发布时间:2022-03-28 ID:598137
  • 带角度折弯连接角片结构设计
  • 带角度折弯连接角片结构设计

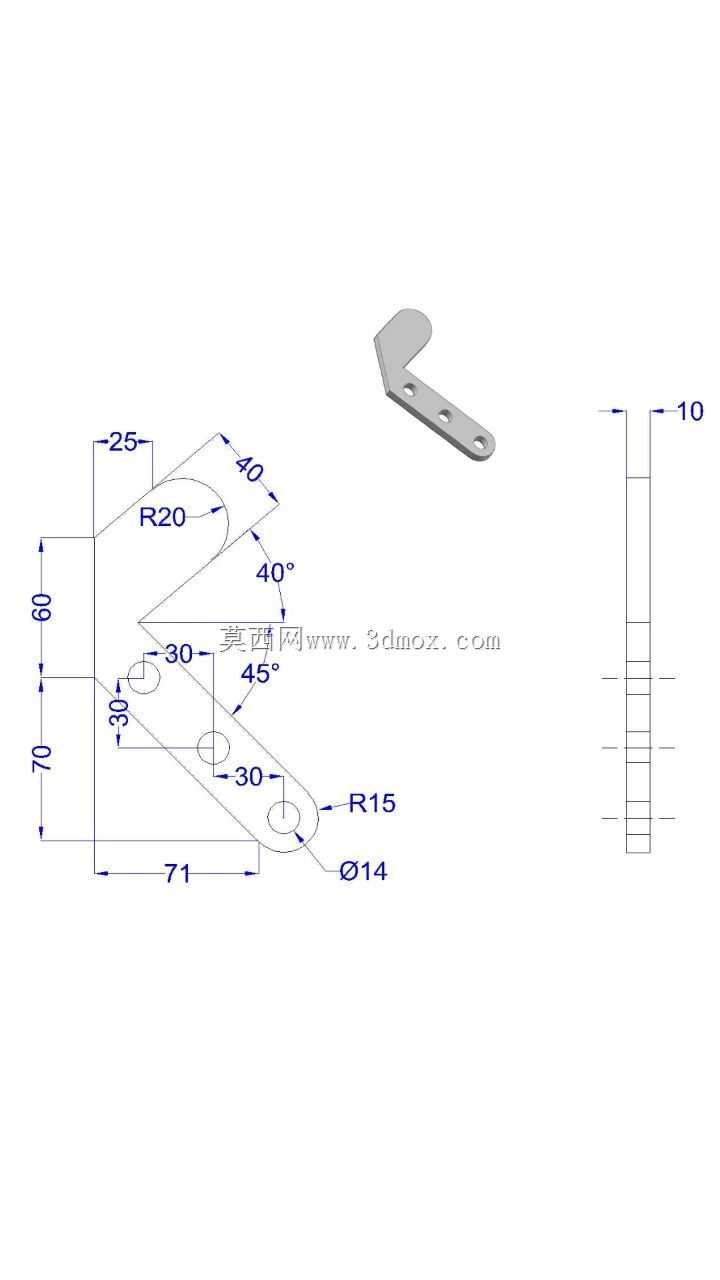

  这类带角度折弯的连接角片,多应用在小型机电设备内部的传感器安装、轻型构件铰接固定场景中,作为两个不同安装面之间的转接承载件,既可以抵消安装面之间的角度偏差,也能通过自身的折弯结构分散连接点的应力,避免薄型安装基材直接受力出现变形。从结构设计逻辑来看,整体采用单折弯钣金成型工艺,主体折弯角度设置为40度,适配多数倾斜安装面的转接需求,折弯处做了R20的圆角过渡,既可以减少钣金折弯时的应力集中导致的开裂风险,也能避免锐边对安装人员、配套线束造成划伤。长直臂段总长度标注为71,末端做R15的圆弧收边,臂身上开设两个Φ14的安装孔,孔中心距为30,孔位距离臂身侧边的尺寸为30,能够适配M12规格的标准紧固件,

  安装时可以根据实际装配需求调整固定位置,预留的间隙也能抵消装配时的孔位公差。短臂段总长度为40,末端同样做圆弧过渡,开设一个同规格的安装孔,短臂与长臂的夹角处额外做了45度的避让斜切,避免安装时与基材的直角棱边发生干涉,保证两个连接面都能完全贴合。厚度方向尺寸为10,属于薄型钣金件范畴,整体采用平板下料后一次折弯成型,不需要额外的焊接、拼接工序,加工成本低,批量生产时一致性好。安装边界方面,需要注意折弯内侧的R角与安装基材的倒角匹配,若基材为直角棱边,需要提前在基材对应位置做C2以上的倒角,或者在角片与基材之间预留0.2mm的间隙,避免折弯R角导致角片无法贴平安装面。孔位安装时,紧固件的沉头深度不能超过角片厚度的三分之二,

  避免紧固件突出角片表面影响其他构件的装配。这类角片的承载能力集中在两个臂的连接折弯处,日常使用中要避免在垂直于角片平面的方向施加过大的冲击载荷,防止折弯处出现塑性变形影响连接精度。在传感器安装场景中,这类角片可以调整传感器的探测角度,通过长圆孔(本设计为等径孔预留调整量)微调传感器的前后位置,保证探测点位的精度,相比直角角码,倾斜角度的设计更适配非垂直、非平行安装面的转接需求,不需要额外增加垫片调整角度,减少了装配工序的复杂度。
