安卓品牌标识立体造型结构设计

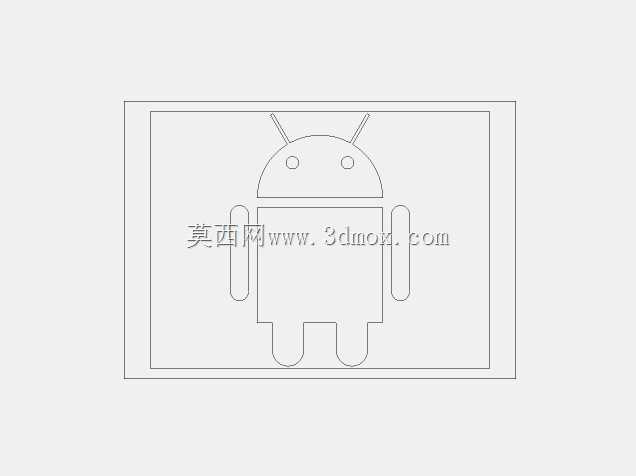

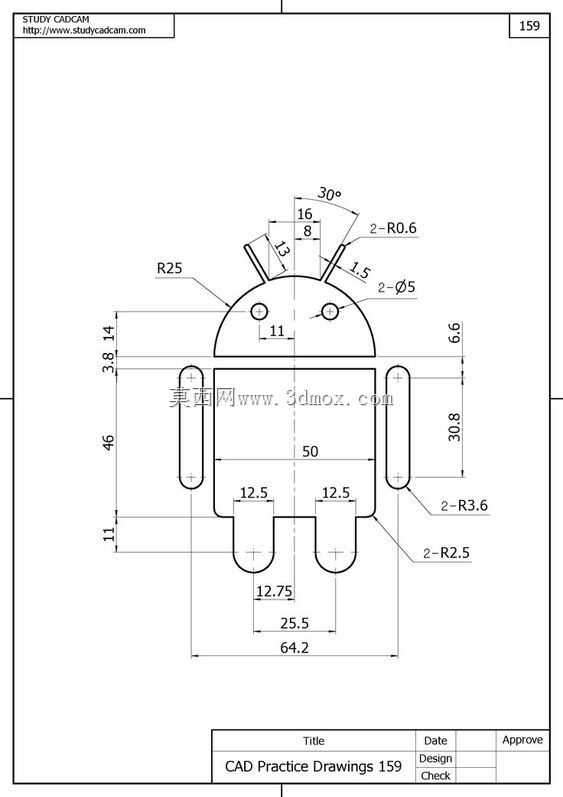

　　这款安卓标识的立体造型设计，最初是为智能硬件展会的展台装饰、消费电子门店的品牌陈列场景开发，后续也可适配数码周边产品的结构参考、科普教具的演示模型使用。从实际落地的角度看，该造型没有尖锐棱角，所有外轮廓均做了圆弧过渡，既符合品牌本身亲和的视觉调性，也能满足公共陈列场景下的安全要求，避免磕碰风险。设计过程中优先还原了安卓标识的经典识别特征，头部的圆弧轮廓采用R25的大半径过渡，顶部两根天线的夹角设定为30度，天线根部做R0.6的圆角处理，避免应力集中；眼部采用直径5mm的圆形凹陷结构，既可以做内嵌装饰件的安装位，也能直接通过丝印实现视觉效果，适配不同工艺的生产需求。躯干部分采用对称式结构设计，整体宽度控制在50mm，

　　两侧手臂为独立的长圆形结构，长度30.8mm、宽度6.6mm，与躯干的连接位置预留了1.5mm的装配间隙，既可以做成一体化的实心结构用于3D打印快速成型，也能拆分做装配式结构适配注塑量产的分模要求。下肢部分的两个支脚采用对称布局，单支脚宽度12.5mm，支脚根部做R3.6的圆角过渡，底部做R2.5的圆角，两支脚的中心距为25.5mm，整体底部支撑宽度达到64.2mm，放置时的重心落在支撑面中心区域，无需额外固定结构即可稳定放置在水平台面上。尺寸链设计上，所有标注的形位公差均控制在自由公差范围内，头部与躯干的衔接位置做38.14mm的高度定位，手臂安装位置距离躯干底部46mm，距离底部支撑面11mm，

　　整体比例严格匹配平面标识的视觉比例，不会出现立体变形导致的识别偏差。建模过程中优先采用草图驱动的特征建模方式，所有轮廓尺寸均与工程图标注一一对应，修改时可直接调整草图参数实现整体比例缩放，适配从10cm桌面摆件到1m以上展台陈列装置的不同尺寸需求，曲面部分全部采用G1连续过渡，没有碎面、尖角问题，可直接导出用于数控雕刻、3D打印、注塑开模等不同生产场景，无需额外修复几何结构。
