手动钻夹头调节扳手结构设计

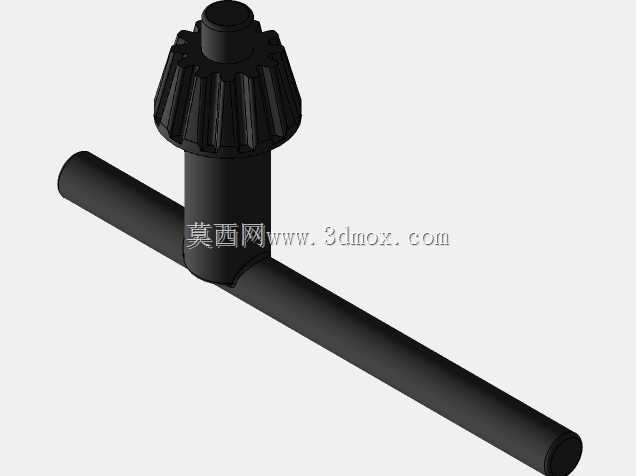

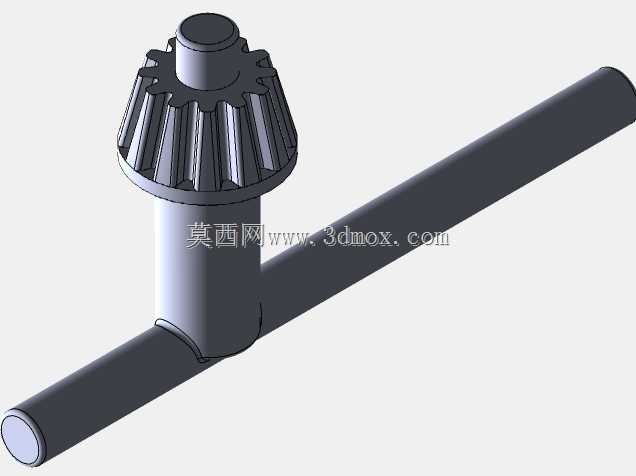

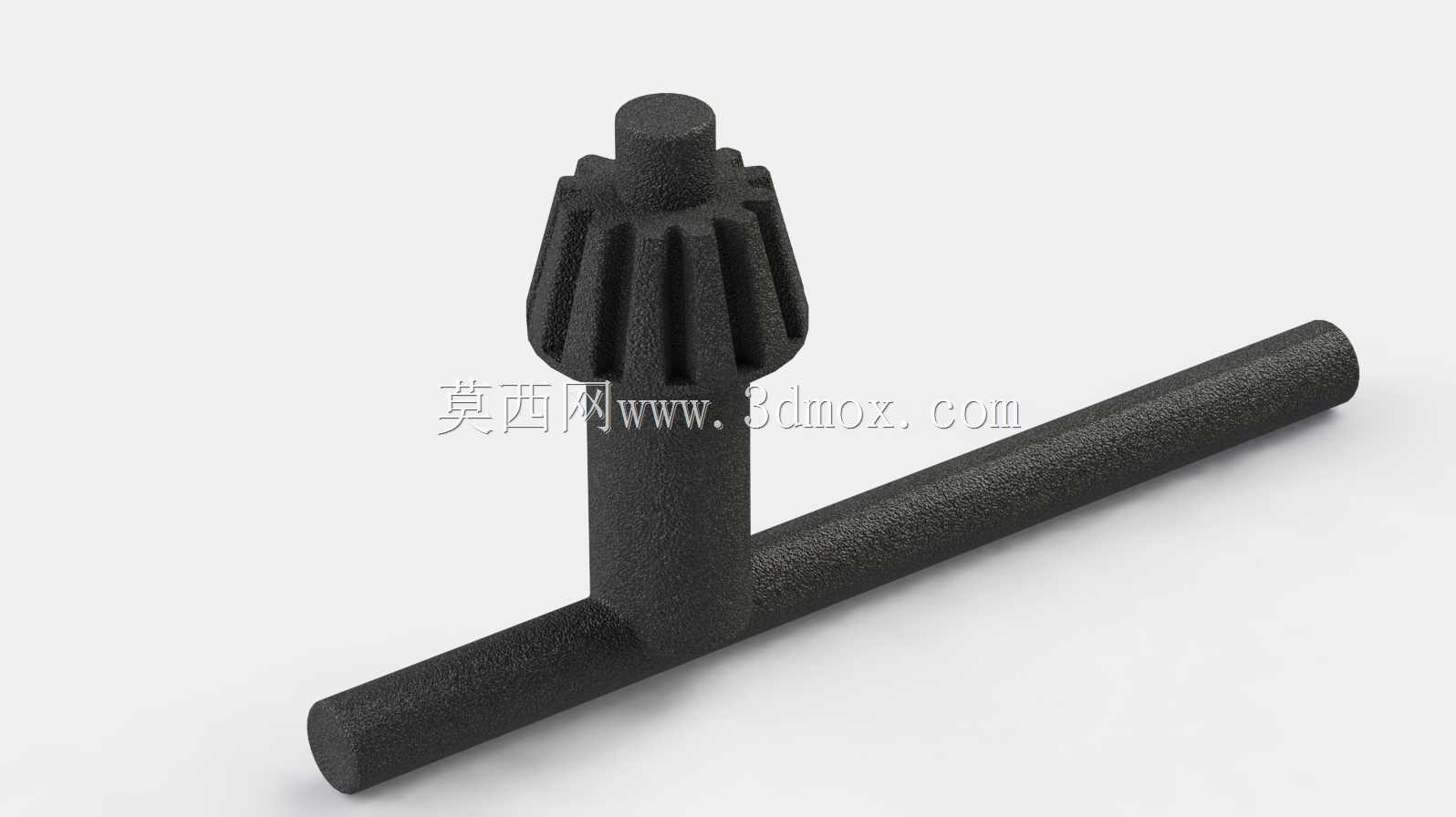

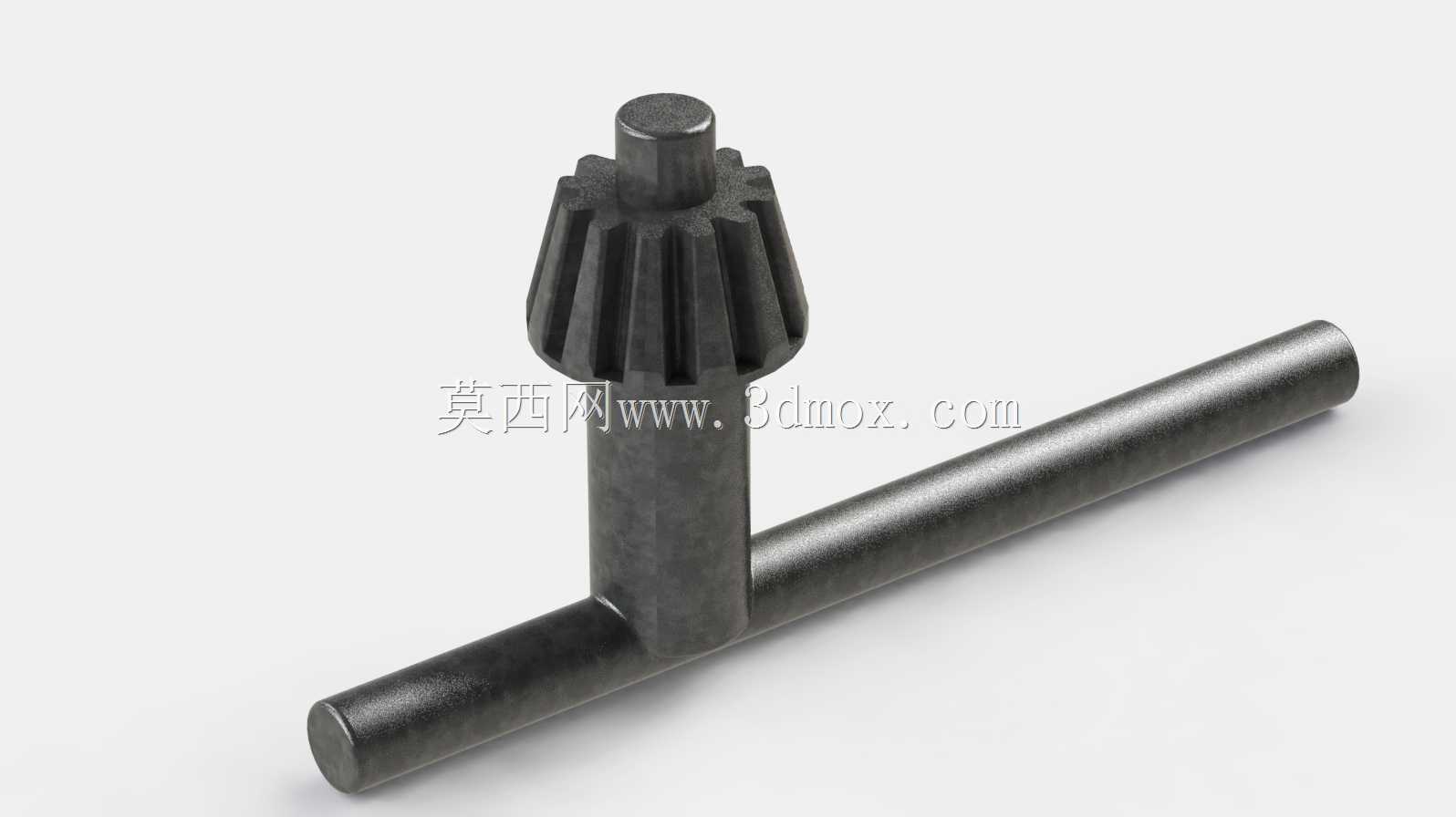

　　这款手动钻夹头调节扳手，是台式钻床、手持电钻、铣削设备等带钻夹头装夹结构的机加工设备必备的配套操作工具，日常在金工实训车间、机械维修工位、小型零件加工场景中使用频率极高，主要作用是通过啮合传动带动钻夹头的齿圈转动，实现夹爪的同步收放，完成钻头、丝锥、铰刀等回转切削刀具的装夹与拆卸动作。从结构设计来看，整体采用T型布局，横向握持杆为光面圆柱结构，长度适配成年人单手握持发力的尺寸范围，表面无额外防滑纹路，依靠金属表面的摩擦力即可传递足够扭矩，杆身两端做了圆弧倒角处理，避免操作时棱角划伤操作人员手掌，同时也能防止杆部应力集中导致的受力断裂问题。竖向传动段的顶端加工有锥齿结构，齿形参数完全匹配标准钻夹头外圈的伞齿啮合参数，

　　齿部做了等距分布设计，啮合时齿面接触面积均匀，不会出现卡滞、滑齿的问题，传动段与横向杆采用垂直正交的连接方式，连接位置做了圆弧过渡补强，能承受操作人员施加的较大扳拧扭矩，避免长期使用后连接处出现变形断裂。设计过程中优先考虑了操作的便利性与结构耐用性，锥齿头部的导向锥段做了小角度锥面处理，对准钻夹头齿圈时无需完全目视对位，靠手部触感即可快速找正啮合位置，适配车间内光线不足或者工位狭窄的操作场景。横向杆的直径经过受力核算，在普通成年人施加最大扳拧力的工况下，杆身的弯曲变形量控制在可忽略的范围内，不会因为杆身形变导致啮合错位。整体结构没有多余的装饰性设计，所有外形特征都服务于功能需求：锥齿的齿高经过反复验证，既保证足够的啮合深度传递扭矩，

　　又不会因为齿高过大导致啮合、脱离操作卡顿；竖向传动段的长度适配市面上绝大多数规格的手动钻夹头安装边界，操作时手部不会与钻床主轴、夹头外壳发生干涉，即便在夹头靠近工作台面的极限装夹位置，也能顺利完成扳拧操作。实际使用时，操作人员单手握持横向杆，将顶端锥齿对准钻夹头的齿圈啮合位置，顺时针转动即可收紧夹爪夹紧刀具，逆时针转动即可松开夹爪拆卸刀具，T型结构的力臂长度经过优化，不需要施加过大的手部力量就能达到钻夹头要求的夹紧力矩，避免刀具在高速回转过程中出现打滑、飞出的安全隐患。结构上没有易损的活动部件，整体为一体化金属结构设计，正常使用场景下几乎不会出现故障，齿面的磨损周期极长，能够适配车间内高频次的刀具更换操作需求，不管是小型加工门店的日常零件加工，还是学校金工实训的教学操作，或是设备维修现场的应急拆装，都能稳定完成钻夹头的调节操作。
