带安装孔长圆形连接固定夹结构设计

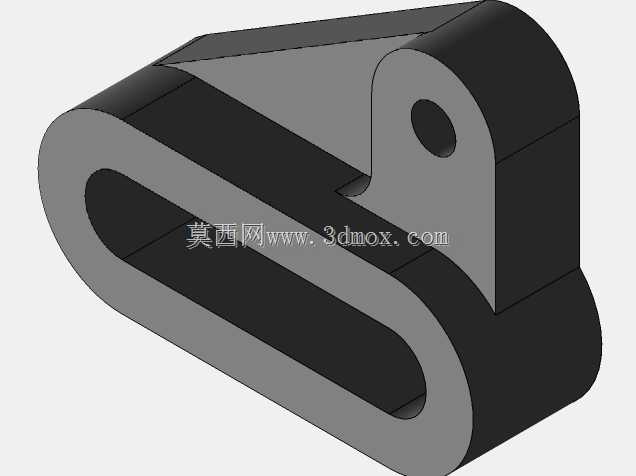

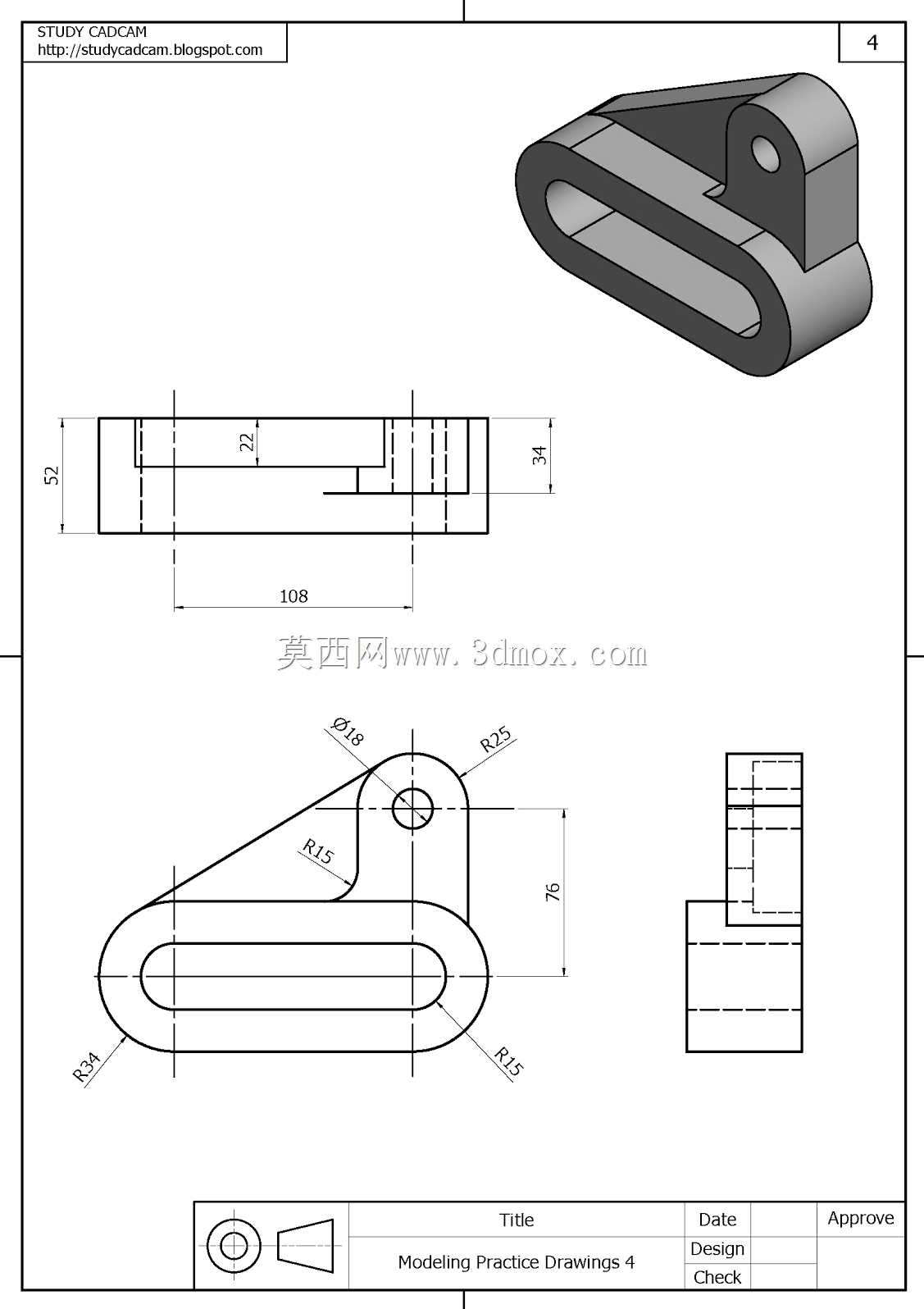

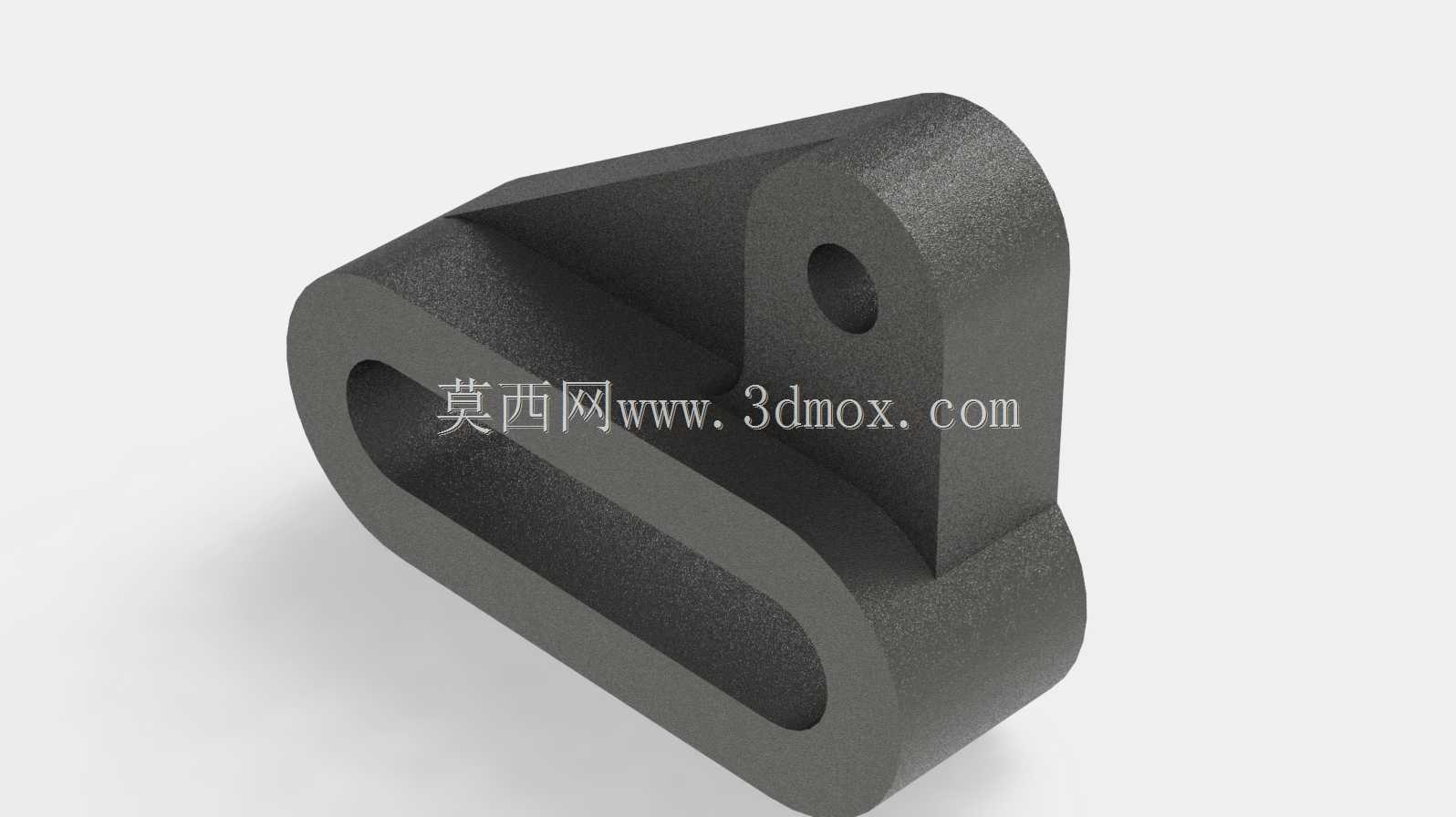

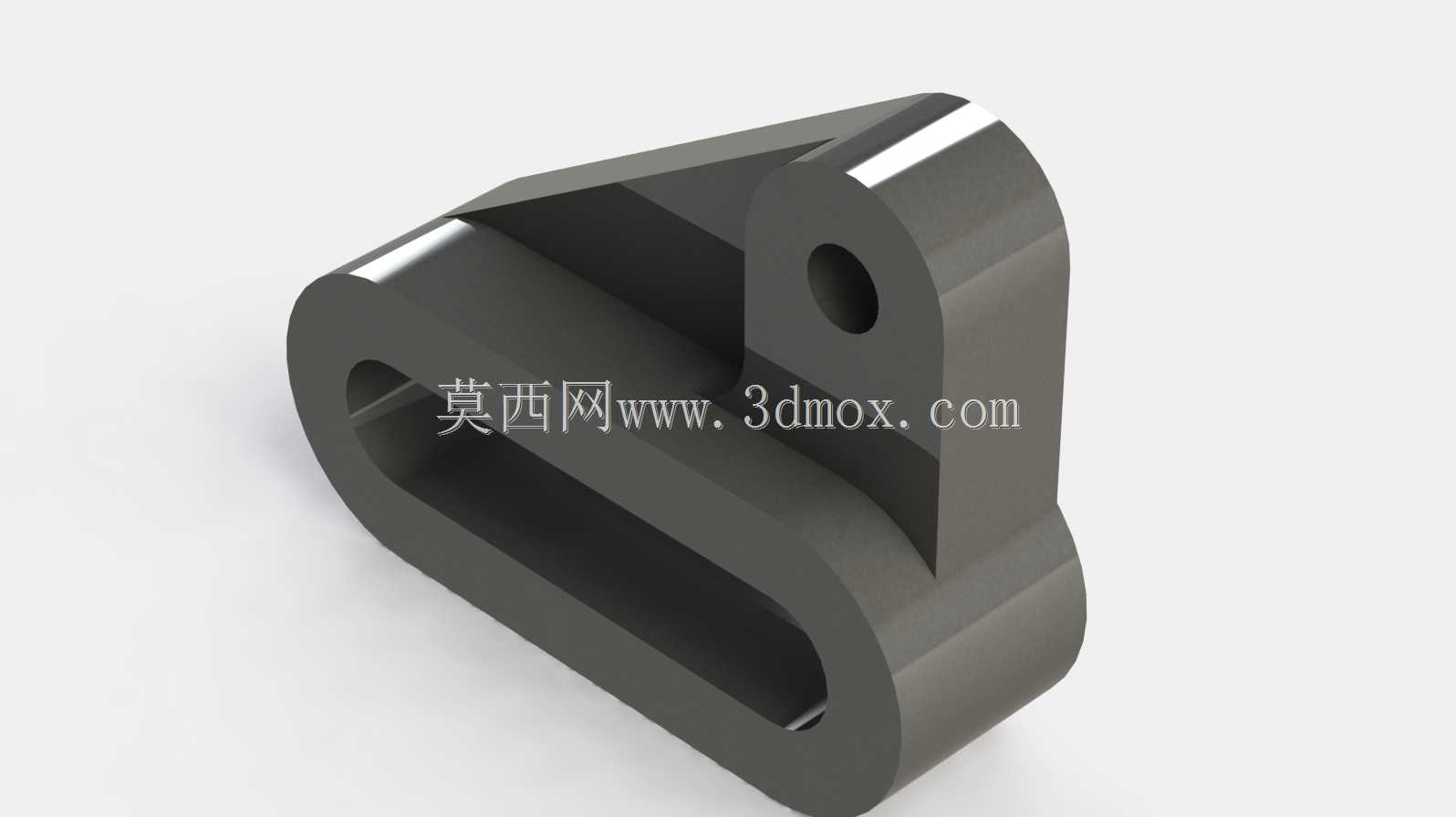

　　这类带单安装孔的长圆形夹体结构，在轻工设备、小型工装夹具、民用五金配套场景中应用十分广泛，常作为线束固定、薄型板材挂接、小型杆件定位的连接件使用，依靠夹体自身的开口弹性与安装孔的锁紧配合，实现被固定件的快速装夹与位置锁定，不需要额外加工复杂的配合槽位，适配厚度在适配区间内的各类片状、条状零件，装拆过程不需要专用工具，手动即可完成初步定位，后续通过安装孔穿入紧固件完成最终锁紧，在自动化生产线的辅助走线、展示道具的构件连接、小型家电的内部线束固定场景中都能见到同类结构的身影。从结构设计逻辑来看，该零件整体采用长圆形闭环夹身加单侧凸台安装座的布局，夹身的长圆形轮廓由两段R15的半圆弧与直线段相切过渡构成，整体外轮廓总长度为108mm，

　　夹身的槽宽尺寸经过匹配设计，刚好适配对应厚度的被夹持件，槽口边缘做了R1的小倒角处理，既避免装夹过程中锐边划伤被固定件表面，也能在零件注塑或冲压加工过程中减少应力集中，降低成型后出现开裂变形的概率。单侧的凸台安装座上加工有直径18mm的安装孔，孔位中心距离夹身端部的圆弧中心尺寸为25mm，凸台与夹身的衔接位置做了R15的圆角过渡，避免直角衔接带来的应力集中问题，提升零件整体的结构强度，在承受侧向拉扯力时不会出现衔接处断裂的情况。夹身的壁厚设计保持均匀，整体壁厚为2mm，不管是采用钣金冲压折弯成型，还是采用工程塑料注塑成型，均匀的壁厚都能保证加工过程中材料流动或折弯变形的一致性，减少成型缺陷，零件的整体厚度方向尺寸为16mm，

　　安装座的凸台厚度与夹身厚度保持一致，安装后整体贴合安装面，不会出现突出的干涉段，安装边界清晰，在布局安装位置时只需要预留出长圆形夹身的转动空间与安装孔的紧固件操作空间即可，不需要额外预留过多的避让位置。建模过程中需要重点关注各段圆弧的相切约束，尤其是夹身端部的R34外圆弧与直线段、R15内圆弧的衔接关系，一旦相切约束不到位，加工出的零件就会出现轮廓不顺滑、夹身间隙不均匀的问题，直接影响夹持的稳定性；同时安装孔的中心位置需要严格按照尺寸定位，偏差过大会导致安装时与配套的紧固件孔位不对中，无法完成装配。这类结构虽然形态简单，但在细节处理上需要兼顾装夹便利性、结构强度与安装适配性，是机械结构设计入门阶段非常典型的练习案例，能帮助设计者掌握薄壁类夹件的尺寸匹配、圆角过渡、安装位布局的核心设计要点，理解小零件在整机结构中承担的固定、定位、连接功能，避免出现只看外形忽略实际装配需求的设计问题。
