传感器安装固定支座结构设计

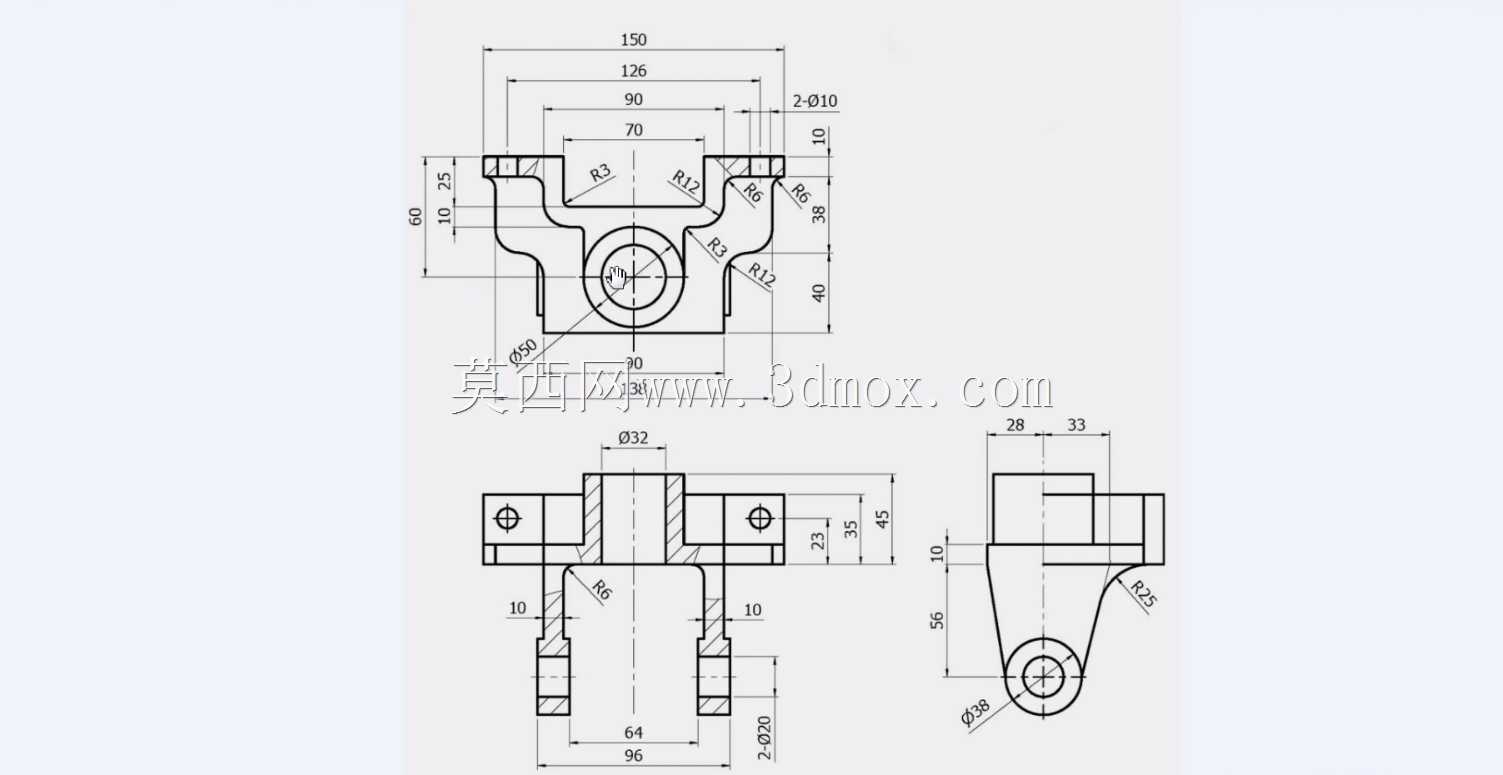

　　这款支座类零件主要用于工业检测场景下的传感器安装固定，在自动化产线的工件到位检测、设备运行位置反馈、工位状态识别环节中，这类支撑结构是保障传感器检测精度的核心基础部件，能够为光电类、接近类传感器提供稳定的安装基准，避免设备运行过程中的振动导致传感器检测位偏移，减少检测误触发、信号丢失等现场常见问题。从结构设计逻辑来看，零件整体采用对称式布局，上部设置两处带安装孔的凸台结构，孔位规格适配M10规格的紧固螺栓，可直接固定在设备机架的预设安装面上，凸台与主体衔接处做了R12的圆角过渡，既消除了机加工过程中的应力集中风险，也能避免安装时锐角对操作人员、线缆造成剐蹭损伤。中部的环形结构是核心的传感器容纳位，内孔尺寸适配常规圆柱型传感器的外径，

　　环形结构周边设置的多组圆弧过渡筋位，在不额外增加零件整体壁厚的前提下，大幅提升了支座的抗扭、抗弯折刚度，即使在设备长期运行产生的持续振动工况下，也能保持传感器安装位的形位公差稳定，不会出现安装孔位变形、传感器下沉偏移的问题。下部延伸的两支带安装孔的支脚，可根据现场安装需求搭配不同长度的调节垫片，实现传感器检测距离的微调，支脚末端的安装孔同样采用标准螺栓规格，可兼容不同厚度的安装板，支脚与主体衔接处的R6圆角，能够抵消支脚受力时的应力集中，避免长期受力出现支脚断裂的情况。从尺寸边界来看，零件整体最大宽度为150mm，主体高度为69mm，下部支脚延伸后总高度为95mm，安装时需要预留的横向安装空间不小于160mm，

　　纵向空间不小于100mm，上部两个安装孔的中心距为90mm，下部支脚的安装孔中心距为64mm，设计时已经匹配了常规工业铝型材机架、钢板焊接机架的标准孔位间距，不需要额外对安装面进行二次打孔加工，能够直接适配现有设备的安装接口。零件的侧部突出结构设置了R40、R12的多段圆弧过渡，既减少了零件的整体重量，也避免了结构上出现积尘、积液的死角，在有切削液、粉尘的加工车间场景下使用时，不会因为杂物堆积导致零件锈蚀、安装螺栓卡滞。从加工工艺角度来看，整个零件可采用整块铝型材或45号钢通过铣削加工成型，所有棱角处都做了倒角处理，没有特殊的异形曲面结构，常规三轴加工中心即可完成全部加工工序，加工成本可控，适合批量配套自动化设备使用。在实际选型使用时，可根据传感器的实际重量、现场振动幅度选择铝合金或钢制材质，铝合金材质重量轻、防锈能力强，适合电子类轻量传感器的安装，钢制材质刚度更高，适合重型工业传感器、在强振动工况下的冲压、锻造设备周边使用。
