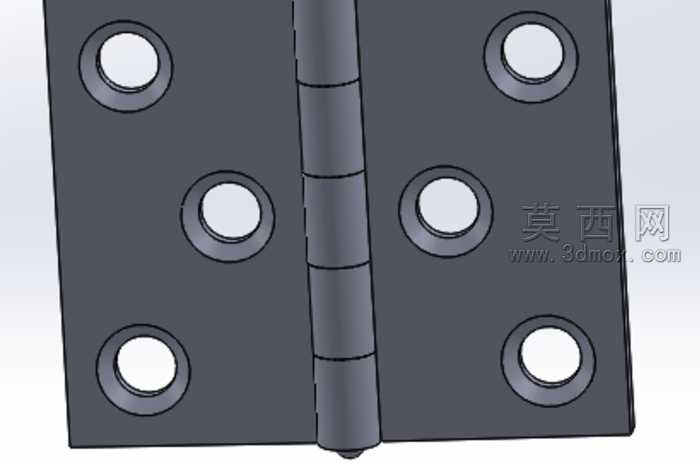

30mm规格合页铰链三维结构设计

本作品为钢制合页铰链的三维参数化建模成果，建模过程严格遵循标注尺寸完成，整体展开宽度为40mm，单片页板宽度为30mm，整体板材厚度为2mm，完全匹配常规小型门窗、柜体的连接使用需求。建模阶段首先绘制单片页板的二维轮廓草图，精准定位三个沉头安装孔的相对位置，对孔位边缘做倒角处理，避免安装时螺丝刮蹭板材，同时保证螺丝安装后端面与页板表面齐平，提升装配后的美观度与使用安全性。页板与中间转轴的连接段采用多段等距筒状卷边结构，建模时通过拉伸凸台与圆周阵列命令完成卷边结构的制作，保证两侧页板的卷边同轴度误差控制在合理范围内，确保合页开合过程无卡顿、无松旷。中间转轴采用独立零件建模后完成装配，转轴两端做圆弧收边处理，避免尖锐边角划伤安装人员，同时限制转轴的轴向窜动，保证整体结构的装配稳定性。材质赋予阶段选择哑光冷轧钢材质，调整金属粗糙度与反光参数，还原普通钢制合页的真实表面质感，渲染时采用柔和侧光光源，清晰展现页板表面的平整质感、沉头孔的结构细节以及卷边转轴的装配间隙，直观呈现合页开合的活动结构逻辑。设计过程中充分考虑五金配件的通用互换性，所有安装孔的孔径、孔距均参考行业通用标准设置，无需二次修改即可直接对接常规安装场景，整体模型结构完整，装配关系清晰，可直接用于工程出图、3D打印样件验证或者产品展示使用，也可作为同类五金连接件建模的参考模板。
