内燃机动力系统活塞结构三维设计

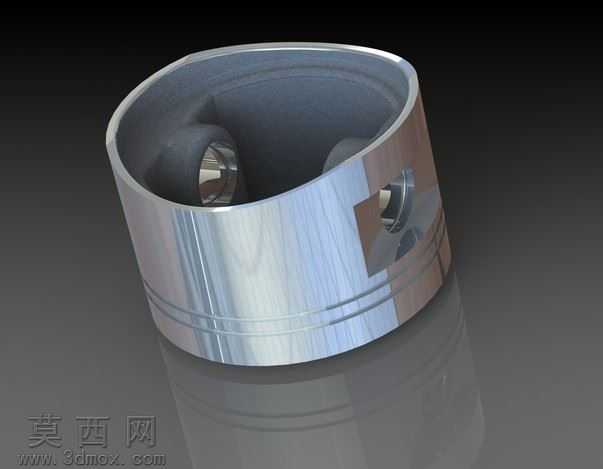

本活塞三维模型采用SolidWorks软件进行参数化建模，整体建模过程严格遵循内燃机活塞的实际工程设计规范，首先通过草图绘制确定活塞的顶部轮廓、裙部外形以及销座的基准尺寸，运用旋转凸台命令生成活塞的主体基体结构，保证活塞整体的同轴度与圆度公差符合机械加工要求。模型顶部为平顶式燃烧室结构设计，表面光滑无冗余造型，能够适配常规汽油机的压缩比需求，顶部边缘做了微小的倒角处理，避免装配过程中出现磕碰划伤的问题。活塞头部区域设计了多道环形槽结构，用于安装气环与油环，环槽的宽度、深度以及槽间间距均按照行业通用标准设定，建模时对环槽的侧壁做了平行度约束，确保活塞环安装后能够实现良好的密封与刮油效果。活塞裙部采用了变椭圆截面的设计思路，建模过程中通过多截面放样命令实现裙部的型面过渡，能够在发动机工作受热膨胀时保持与气缸壁的合理配合间隙，减少拉缸故障的发生概率。销座部位设置了贯穿的活塞销安装孔，孔位与活塞轴线保持垂直且居中，销座与裙部的连接区域做了加强筋过渡结构，通过圆角命令优化了应力集中区域的造型，提升活塞整体的结构强度，能够承受往复运动过程中的交变载荷冲击。模型整体材质设定为高硅铝合金，渲染时赋予了金属哑光质感，还原了铝合金活塞的真实视觉效果，所有结构特征均保留了可编辑的参数，能够根据不同排量的发动机需求快速调整尺寸参数，适配不同的动力系统设计场景，建模过程中未对细小工艺特征做过度简化，完整还原了活塞的核心结构与工程设计逻辑，可用于内燃机结构教学、动力系统装配模拟以及相关零部件的有限元分析参考。
