双叉耳带孔扭曲连接结构件

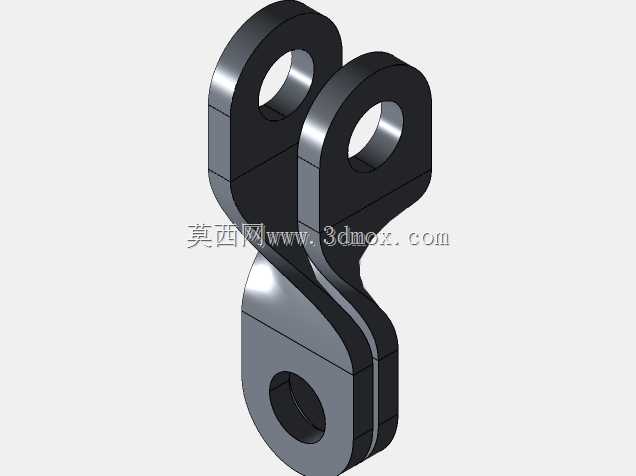

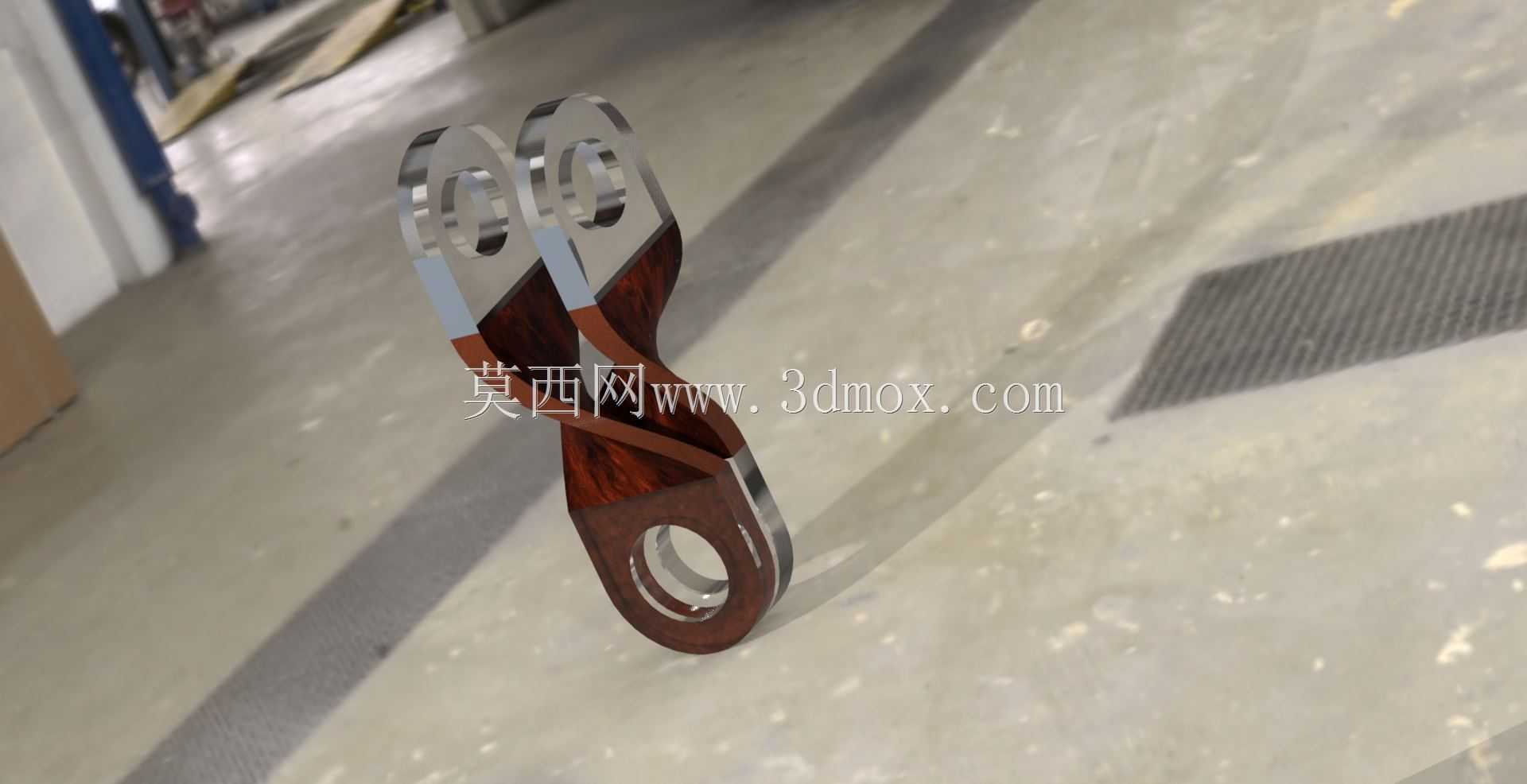

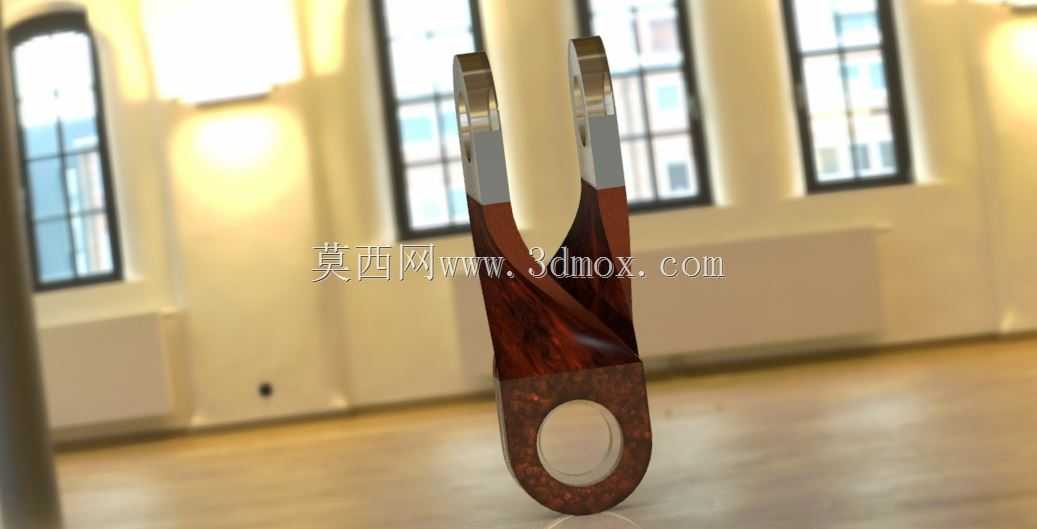

　　该扭曲结构连接件主要应用于需要小角度扭矩传递、铰接联动的机械传动场景，常见于轻工自动化设备的连杆机构、小型工程机械的操纵联动组件、专用设备的可调式连接部位，可在两安装端存在空间角度偏差的工况下完成力的传导，避免刚性直连带来的装配应力集中问题。零件下端为单圆孔铰接端，孔壁做了适配销轴的公差预留，可与配套的圆柱销轴形成转动副，安装时需保证孔的轴线与配合件的铰接孔同轴度控制在0.02mm范围内，避免转动卡滞；上端为平行双叉耳结构，两个叉耳的内侧平面平行度公差需控制在0.015mm以内，可插入对应厚度的对接耳片，通过销轴完成上端的铰接固定，上下两端的铰接轴线呈空间垂直布局，中间的扭曲段完成两个垂直方向安装位的平滑过渡。

　　设计阶段采用混合成型思路构建主体结构，先分别绘制上下两端的安装截面轮廓，下端为带中心圆孔的圆环形截面，上端为两个对称分布的矩形叉耳截面，两个截面沿零件轴向间隔设定距离，通过截面间的平滑扭曲放样生成中间过渡实体，过渡段的截面扭转角度根据实际安装空间的角度差设定，同时对扭曲段的壁厚做均匀化处理，避免壁厚突变带来的应力集中风险，所有棱边均做R0.5-R1mm的圆角过渡，既减少热处理环节的开裂风险，也能避免安装使用过程中的锐边划伤。安装边界方面，下端铰接孔的外径需匹配安装位的沉孔尺寸，保证装配后零件下端面与安装基面完全贴合，无悬空翘曲；上端双叉耳的外侧间距需小于对接安装位的槽宽，预留0.1-0.2mm的装配间隙，方便安装时的对位调整，

　　扭曲段的外轮廓需与周边结构件预留至少3mm的安全间隙，避免零件摆动过程中与周边部件发生运动干涉。零件整体可采用45号钢加工后做调质处理，也可根据防腐需求选用304不锈钢材质，表面粗糙度要求方面，铰接孔内壁需达到Ra1.6，保证销轴转动的顺滑性，其余非配合面达到Ra6.3即可满足使用要求，扭曲段的流线型结构可在传递扭矩的过程中分散应力，相比直角转折的连接结构，抗疲劳寿命可提升40%以上，适合在有往复摆动、小载荷冲击的工况下长期使用。
